Instrukcje montażu złącz RSK Grid

Wykonanie sprzęgło zależy w dużej mierze od sposobu instalacji i konserwacji. Złącza Grid są zaprojektowane do pracy w pozycji poziomej lub pionowej bez modyfikacji.

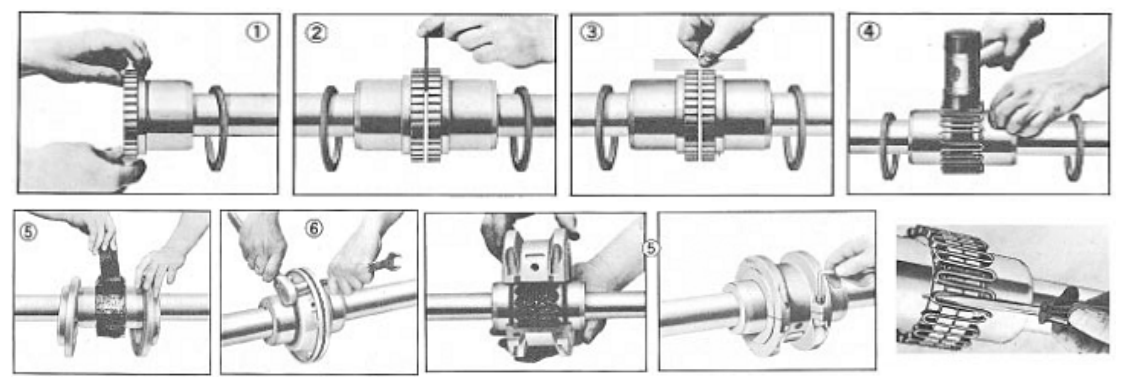

1. Zamontuj uszczelki i piasty
Oczyść wszystkie części metalowe za pomocą niepalnego rozpuszczalnika i sprawdź piasty, wały i rowki wpustowe pod kątem zadziorów. Lekko posmaruj uszczelki smarem i umieść je na wałach przed montażem piast. Zamontuj piasty na odpowiednich wałach tak, aby czoło piasty zrównało się z końcami wałów, chyba że wskazano inaczej. Dokręcić śruby, jeśli są dostarczone.

2. Wyrównanie szczelin i kątów

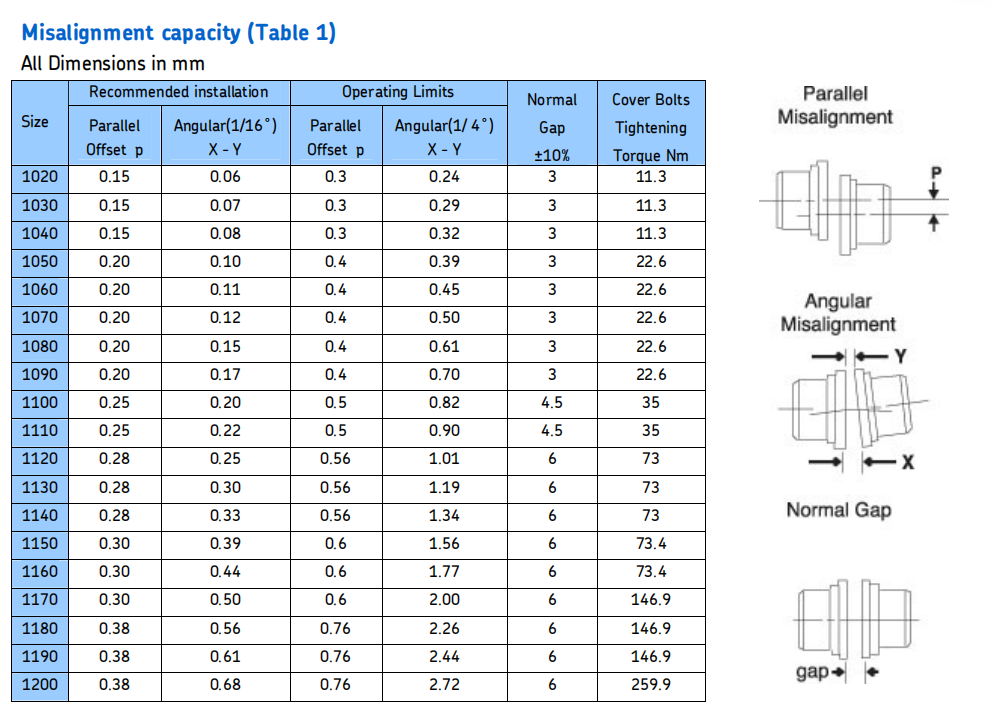

Używając podkładki dystansowej o grubości równej szczelinie określonej w Tabeli 1. Włóż pręt, jak pokazano na rysunku, na tę samą głębokość w odstępach co 90° i zmierz luz pomiędzy prętem a czołem piasty za pomocą mierników. Różnica w pomiarach minimalnych i maksymalnych nie może przekraczać granic kątowych określonych w tabeli 1

3.Wyrównanie przesunięcia
Wyrównaj tak, aby prosta krawędź opierała się prosto (lub w granicach określonych w Tabeli 2) na obu piastach, a także w odstępach co 90°. Luz nie może przekraczać ograniczeń instalacji z przesunięciem równoległym określonych w Tabeli 1. Dokręcić wszystkie śruby fundamentowe i powtórzyć kroki 2 i 3. W razie potrzeby wyregulować sprzęgło.

4. Wstaw siatkę
Przed włożeniem siatki wypełnij szczeliny i rowki określonym smarem. Zamocuj siatkę w tym samym kierunku; zapewni to prawidłowy kontakt siatki z nieobrotowym sworzniem w połówkach pokrywy. Rozsuń lekko siatkę tak, aby przeszła przez zęby sprzęgła i osadzenie za pomocą miękkiego młotka.

5. Zapakuj smarem i zamontuj pokrywy
Wypełnij przestrzenie pomiędzy i wokół rusztu jak największą ilością smaru, a nadmiar zetrzyj górną krawędzią rusztu. Umieścić uszczelki na piastach tak, aby zrównały się z rowkami w pokrywie. Umieścić uszczelki na kołnierzu dolnej połowy pokrywy i zamontować pokrywy tak, aby znaczniki znajdowały się po tej samej stronie. Wsunąć uszczelki do oporu i zabezpieczyć połówki pokrywy za pomocą elementów złącznych, dokręcić momentem obrotowym podanym w tabeli. Upewnij się, że uszczelki pozostają na swoim miejscu podczas dokręcania elementów złącznych.
