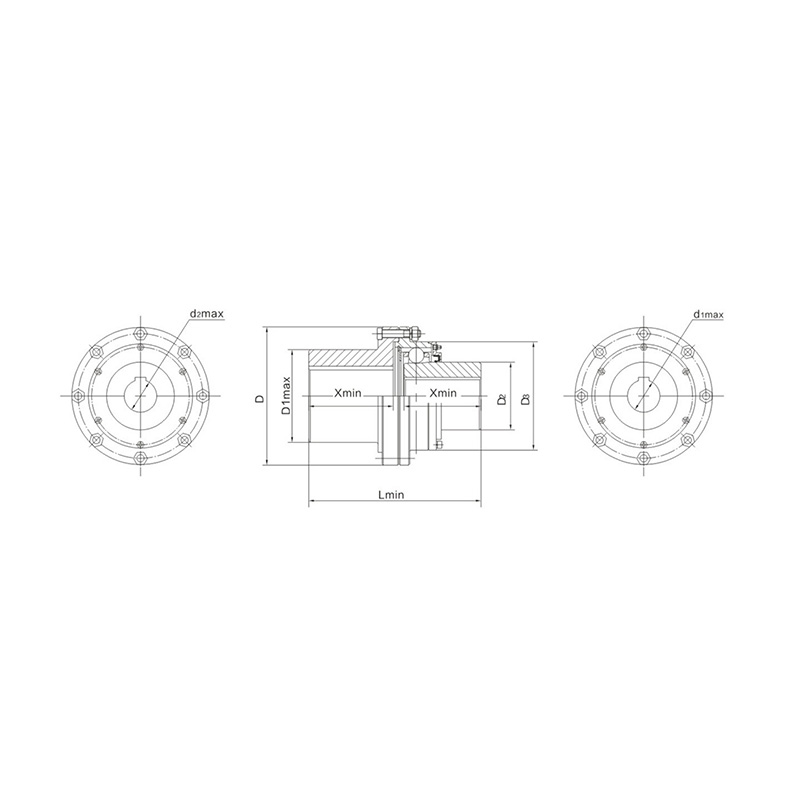

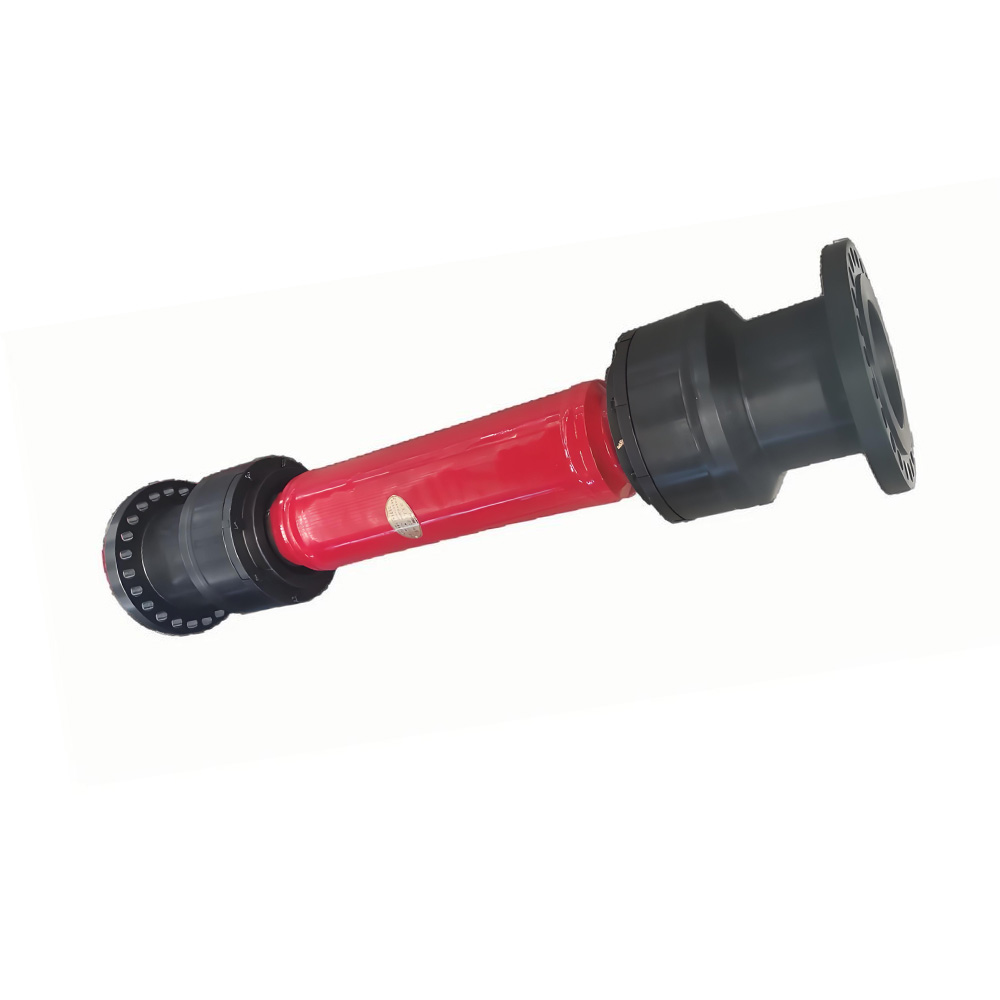

Architektura CVJ z możliwością zanurzenia i jej rozwiązania w rzeczywistych układach układu napędowego

w przeguby homokinetyczne typu przesuwnego , gąsienice kulek bieżni zewnętrznej są równoległe do osi przegubu , umożliwiając względny ruch osiowy pomiędzy elementami wewnętrznymi i zewnętrznymi, jednocześnie przenosząc moment obrotowy i pracując pod kątem. W praktycznych konstrukcjach układów napędowych to „wgłębienie w przegubie” jest przydatne, gdy nie można idealnie kontrolować odległości montażowej lub gdy skok zawieszenia powoduje zmianę długości, która w przeciwnym razie wymagałaby oddzielnego wielowypustu ślizgowego.

W przypadku nabywców masowych najważniejszy wniosek dotyczy poziomu systemu: przeniesienie zanurzenia do CVJ może zmniejszyć liczbę interfejsów, skrócić stosy tolerancji i uprościć walidację montażu. Z naszej strony projektujemy te złącza, mając na uwadze spójność produkcyjną, aby zachowanie wgłębne pozostawało stabilne we wszystkich partiach produkcyjnych, bez konieczności specjalnej obróbki wałów pośrednich.

Osiowe pochłanianie drgań: gdy największe znaczenie ma mniejsze tarcie ślizgowe

Drgania osiowe w układzie napędowym są często łatwiejsze do pochłaniania, gdy mechanizm kompensacji długości ma niski opór. W przypadku przekładni CVJ typu ślizgowego mniejsze tarcie wgłębne oznacza, że ​​wkłady osiowe mogą zostać rozproszone przy mniejszej sile, co może pomóc w zmniejszeniu przenoszenia pulsacji osiowych na sąsiednie elementy.

Gdzie kupujący zazwyczaj widzą korzyści

• Systemy wrażliwe na NVH, w których znanym czynnikiem jest „starcie” splajnu.
• Układy z częstymi skokami zawieszenia lub zmianami długości termicznej.
• Zastosowania, w których lepsza jest płynna reakcja wgłębna niż zwiększenie tłumienia w innym miejscu.

Rutynowo sprawdzamy gładkość zagłębiania, stosując metody testów dynamicznych dostosowanych do rzeczywistych warunków momentu obrotowego, ponieważ „gładkie połączenie bez obciążenia” nie jest wystarczające dla większości odbiorców przemysłowych.

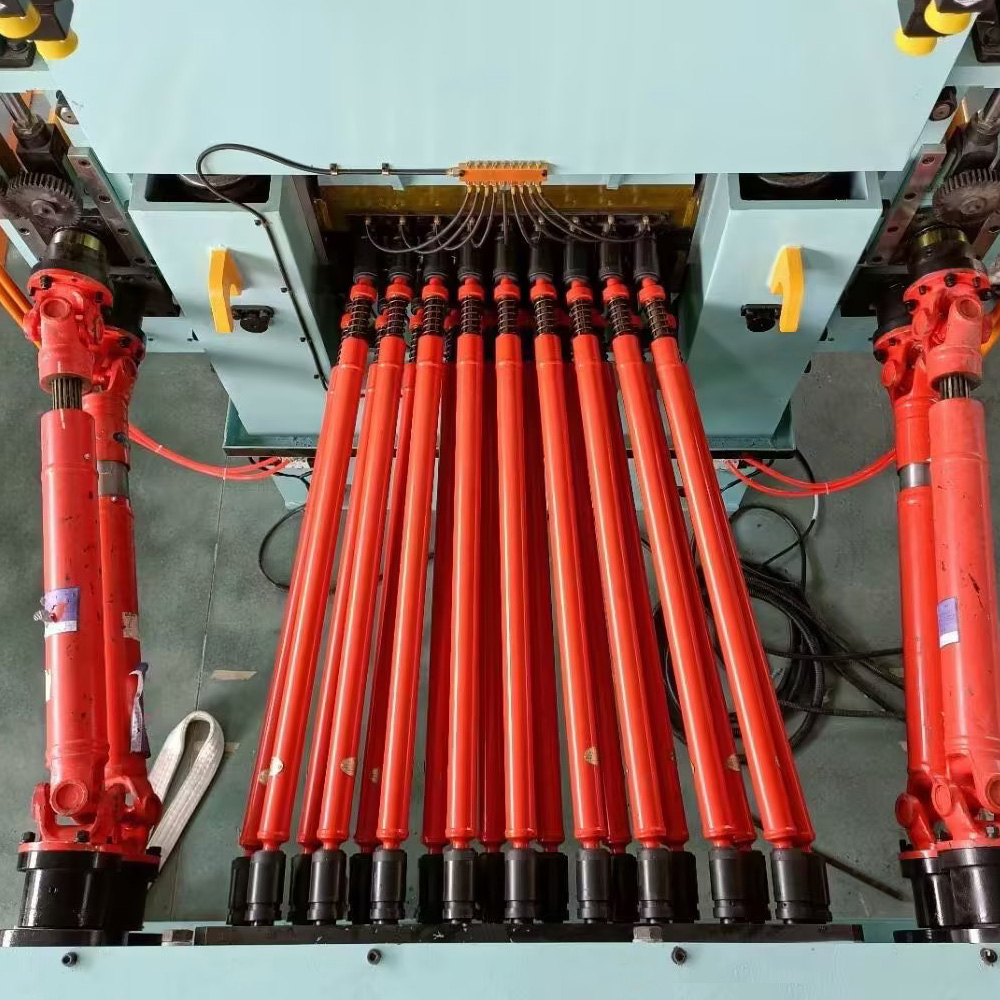

Eliminowanie wypustów ślizgowych na wałach pośrednich: skutki projektowania i zaopatrzenia

Gdy wewnątrz CVJ uzyskuje się rozszerzenie osiowe i regulację odległości montażowej, wał pośredni często można wykonać bez wypustów ślizgowych. Ma to wpływ zarówno na inżynierię, jak i zaopatrzenie: mniej wyspecjalizowanych etapów obróbki, mniej styków związanych ze zużyciem oraz mniej złożoności smarowania i uszczelniania związanych z ruchem odsłoniętych wielowypustów.

Kąt roboczy a zagłębienie: jak uniknąć nadmiernego wiązania połączenia

Przekładnie CVJ typu ślizgowego są często wybierane, gdy układ napędowy musi uwzględniać zarówno ruch kątowy, jak i osiowy. Praktyczną pułapką projektową jest nadmierne ograniczanie systemu przy założeniu, że złącze może zapewnić maksymalne zanurzenie pod maksymalnym kątem w nieskończoność. W rzeczywistości kąt i zagłębienie mają wspólną wewnętrzną przestrzeń kinematyczną, a agresywne kombinacje mogą zwiększać wewnętrzne naprężenia kontaktowe, ciepło i ścinanie smaru.

Konstruktywne wskazówki dotyczące wyboru stosowane w specyfikacjach zamówień

• Określ wymaganą obwiednię kąta oddzielnie od wymaganego skoku wgłębnego, a następnie sprawdź połączony najgorszy punkt.
• wclude duty-cycle notes (continuous vs. intermittent angle) so the joint’s heat treatment and lubrication can be matched properly.
• Traktuj szczytowy moment obrotowy przy dużym przegubie jako odrębny stan; często reguluje zmęczenie i trwałość gąsienic w większym stopniu niż moment obrotowy w stanie ustalonym.

Wspieramy kupujących, tłumacząc te koperty na możliwe do wyprodukowania specyfikacje, poparte pomiarami wymiarowymi, weryfikacją fizyczną/chemiczną i testami dynamicznymi – tak aby zatwierdzone złącze było złączem, które otrzymujesz w dużych ilościach.

Obróbka cieplna i trwałość gąsienic: czego wymagać poza „twardością”

W przypadku elementów bieżni kulkowych (bieżnia zewnętrzna, pierścień wewnętrzny) trwałość nie jest zależna od pojedynczej wartości twardości. W przypadku zaopatrzenia masowego bardziej konstruktywne jest żądanie wyników obróbki cieplnej, które korelują ze zmęczeniem tocznym i tolerancją na uderzenia, zwłaszcza gdy zanurzenie następuje pod wpływem momentu obrotowego.

Praktyczne punkty kontrolne w kwalifikacji dostawców

• Potwierdź stałą głębokość osłony lub skuteczną warstwę utwardzoną odpowiednią do geometrii bieżni i strefy obciążenia.
• Wymagaj weryfikacji mikrostruktury (nie tylko twardości), aby zmniejszyć rozrzut w trwałości zmęczeniowej.
• Jeśli to możliwe, poproś o dynamiczną korelację testu: trwałość toru jest ostatecznie zachowaniem systemu , a nie pojedynczy numer materiału.

Nasz kompleksowy łańcuch przetwarzania — precyzyjna produkcja, kontrolowana obróbka cieplna i pełna kontrola — pozwala nam ściśle kontrolować te zmienne, dlatego wielu zagranicznych nabywców utrzymuje nas na swoich listach zatwierdzonych dostawców w ramach długoterminowych programów.

Konsystencja smaru, uszczelnienia i zanurzenia: zmniejszenie zmienności w okresie użytkowania

w plunge-capable przeguby homokinetyczne typu przesuwnego zachowanie smaru może wpływać na gładkość zanurzenia i ciepło. Złącze, które na początku eksploatacji zagłębia się płynnie, może stać się mniej spójne, jeśli smar nie zostanie dostosowany do warunków ścinania podczas toczenia i ruchu osiowego. W przypadku kupujących najlepiej jest to traktować jako rozmowę dotyczącą specyfikacji, a nie refleksję.

Co dostosować do wymagań technicznych

• Zakres temperatur i stabilność utleniania odpowiednie do Twojego cyklu pracy.
• Zgodność z materiałami buta i podejście uszczelniające w celu utrzymania zatrzymywania tłuszczu.
• Kryteria gładkości zanurzenia pod momentem obrotowym (zdefiniuj akceptowalną zmienność siły, a nie subiektywne „odczucie”).

Z naszego doświadczenia w transporcie do Europy, Ameryki, Rosji, Bliskiego Wschodu i Indii wynika, że ​​wczesne dostosowanie wymagań dotyczących smarowania i uszczelniania jest jednym z najszybszych sposobów ustabilizowania wydajności w terenie przy jednoczesnym kontrolowaniu rachunku procesu.

wstallation Tolerance Strategy: Using Plunge to Simplify Mounting Distance Control

Programy zbiorcze często borykają się z problemem rozproszenia odległości montażu na ramach pojazdów, skrzyniach biegów lub wariantach napędzanego wyposażenia. Przesuwne przekładnie CVJ mogą absorbować większe zmiany długości, ponieważ łączą w sobie możliwości zanurzenia i kąta roboczego w jednym zespole. Konstruktywne podejście polega na przekształceniu tej zdolności w jasną strategię tolerancji.

Zalecane podejście stosowane przy planowaniu linii produkcyjnej

• Określ nominalną długość montażową i oczekiwaną minimalną/maksymalną wysokość stosu, w tym wzrost temperatury.
• Ustaw pozycję zagłębienia złącza w połowie skoku na nominalną budowę, aby zachować margines w obu kierunkach.
• Sprawdź, czy w skrajnych położeniach zawieszenia przegub nie jest zmuszany w pobliżu końca skoku pod wpływem maksymalnego momentu obrotowego.

Kiedy kupujący już wcześniej udostępniają zakres docelowy, zazwyczaj mogę polecić konfigurację złącza, która spełnia wymagania dotyczące momentu obrotowego i głębokości przy minimalnych przeróbkach — w tym przypadku projekt i głębokość testów kompetentnego dostawcy szybko się zwracają.
