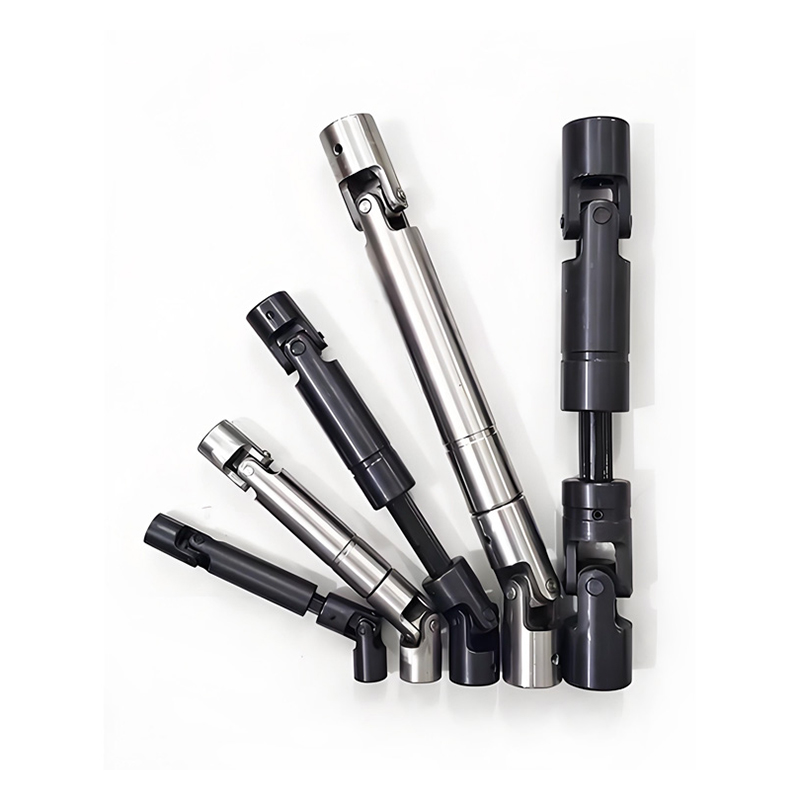

Jak określić wał kardana, który nie ulegnie awarii w eksploatacji

Zamówienia zbiorcze kończą się sukcesem, gdy zapytanie ofertowe opisuje rzeczywisty obowiązek, a nie tylko całkowitą długość. Dla wały kardana najczęstszą luką w zaopatrzeniu jest brak kąta roboczego, szczytowego momentu obrotowego i profilu amortyzatora – trzech elementów, które bezpośrednio określają rozmiar złącza U, wybór rurki i margines zmęczenia. Z praktycznej zasady należy upewnić się, że rysunek lub arkusz danych wyraźnie to stwierdza ciągły moment obrotowy, szczytowy moment obrotowy (udarowy), maksymalny kąt ciągły i maksymalny kąt przerywany .

• Podaj kąt na przegubie U podczas normalnej pracy i przy najgorszym przypadku przegubu (np. opad zawieszenia, koniec skoku maszyny).
• Zdefiniuj, czy moment obrotowy jest płynny (wentylator/pompa), czy pulsujący (kruszarka, sprzęt tłokowy); Pulsacja napędza trwałość łożyska i naprężenie jarzma.
• W stosownych przypadkach uwzględnij częstotliwość cofania (cykle do przodu/do tyłu); odwrócenie przyspiesza zużycie cierne i wielowypustowe.
• Określ źródło niewspółosiowości: przesunięcie stałe lub przesunięcie ruchome; ruchome przesunięcie wymaga lepszej równowagi i solidniejszej konstrukcji poślizgu.

W naszym procesie produkcyjnym „nieznany obowiązek” traktujemy jako czynnik ryzyka. Gdy kupujący zapewnią obwiednię pełnego obciążenia/kąta, możemy wybrać serię przegubów U i rurę, które są przeznaczone trwałość zmęczeniowa, a nie tylko wytrzymałość statyczna , co znacznie zmniejsza ekspozycję gwarancyjną w całej flocie.

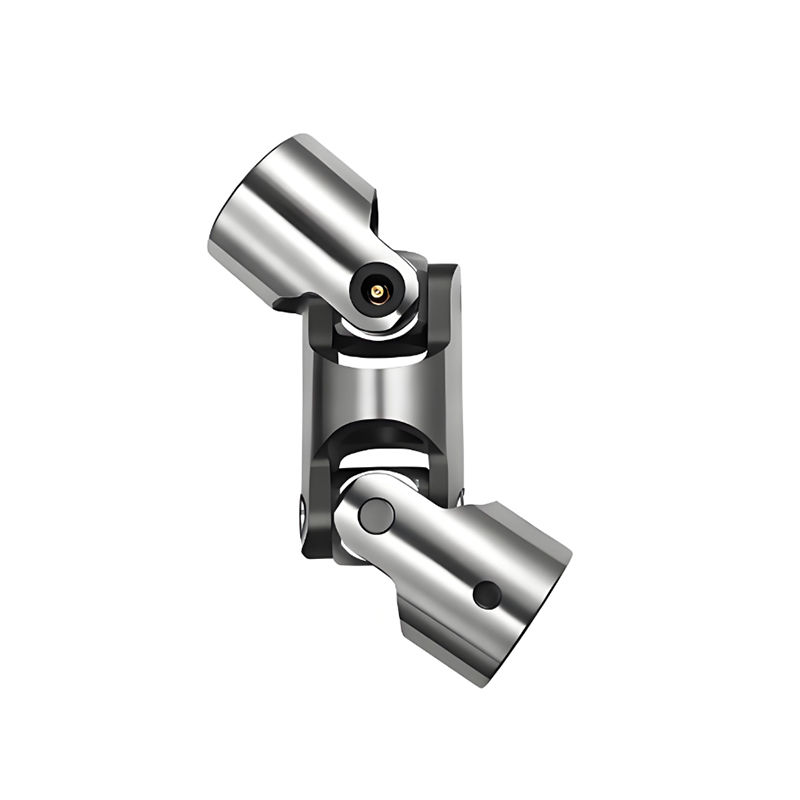

Uniwersalne kątowniki robocze przegubów i ukryty koszt „trochę większego kąta”

Wały kardana tolerują niewspółosiowość, ale żywotność łożyska przegubowego U gwałtownie spada wraz ze wzrostem kąta roboczego, ponieważ rolki łożyskowe narażone są na większe oscylacje i naprężenia kontaktowe. Nawet jeśli złącze przetrwa, duże kąty zwiększają wahania prędkości i wibracje. Jeśli decydujesz się pomiędzy niewielką zmianą opakowania a pracą pod większym kątem, zmiana opakowania często wygrywa ekonomicznie w całym cyklu życia sprzętu.

Praktyczne wskazówki dotyczące zarządzania kątami w przypadku specyfikacji zaopatrzenia

• Użyj równych i przeciwnych kątów działania na obu złączach (jeśli to możliwe), aby zmniejszyć wibracje i obciążenia wtórne.
• Unikaj ciągłego biegania pod maksymalnym kątem; zarezerwować wysoką artykulację na zdarzenia sporadyczne (np. uderzenia, stany przejściowe maszyny).
• Jeśli nie da się uniknąć dużego kąta, należy rozważyć ulepszenia projektu (większa seria przegubów, mocniejsze jarzma, ulepszona strategia smarowania lub alternatywna architektura połączeń).

Z punktu widzenia nabywcy hurtowego najlepszym KPI nie jest „maksymalny kąt na papierze”, ale stabilna praca przy rzeczywistym kącie pracy z kontrolowanymi wibracjami . Dlatego zachęcamy kupujących do wcześniejszego podania geometrii instalacji — często możemy zoptymalizować serię złączy i rurę, aby zmniejszyć całkowity koszt transportu.

Obróbka cieplna i metalurgia: o co kupujący powinni pytać poza „wysoką wytrzymałością”

Wiele awarii wału napędowego wynika ze zmęczenia, a nie przeciążenia. Oznacza to, że jakość metalurgii i obróbki cieplnej jest tak samo ważna jak wymiary nominalne. Zamiast pytać tylko o „mocniejszy materiał”, kupujący uzyskują lepsze wyniki, prosząc o właściwości kontrolujące zmęczenie i zużycie: profil twardości, udarność rdzenia i stan powierzchni w krytycznych miejscach styku (osadzenia łożysk, zęby wielowypustowe, zaokrąglenia jarzma).

Pozycje weryfikacyjne o wysokiej wartości w przypadku umów zakupu zbiorczego

• Wymagania dotyczące twardości gniazd panewek łożyskowych i powierzchni wielowypustowych w celu zapewnienia odporności na zjawisko brinelowania i frettingu.
• Oczekiwana wytrzymałość na jarzma i wały przegubowe uniwersalne gdy występują obciążenia udarowe (zmniejsza ryzyko kruchego pęknięcia).
• Dokumentacja kontroli mikrostruktury lub procesu (identyfikowalność partii obróbki cieplnej) zapewniająca spójne zachowanie poszczególnych partii.
• Kontrola stanu powierzchni (odwęglenie, przypalenia szlifierskie, ostre krawędzie) w gorących punktach zmęczeniowych.

Ponieważ Rokang łączy obróbkę cieplną, pomiary i kontrolę fizyko-chemiczną w jednym systemie, możemy wspierać nabywców hurtowych identyfikowalność i powtarzalność zmniejsza to zmienność między regionami i użytkownikami końcowymi — to ważna zaleta w przypadku dostaw globalnych.

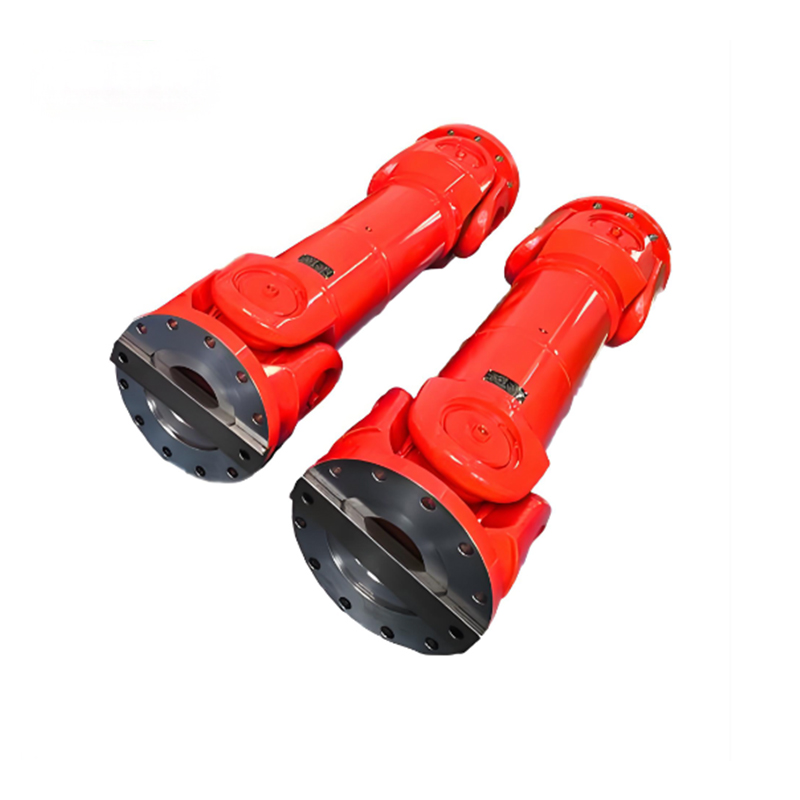

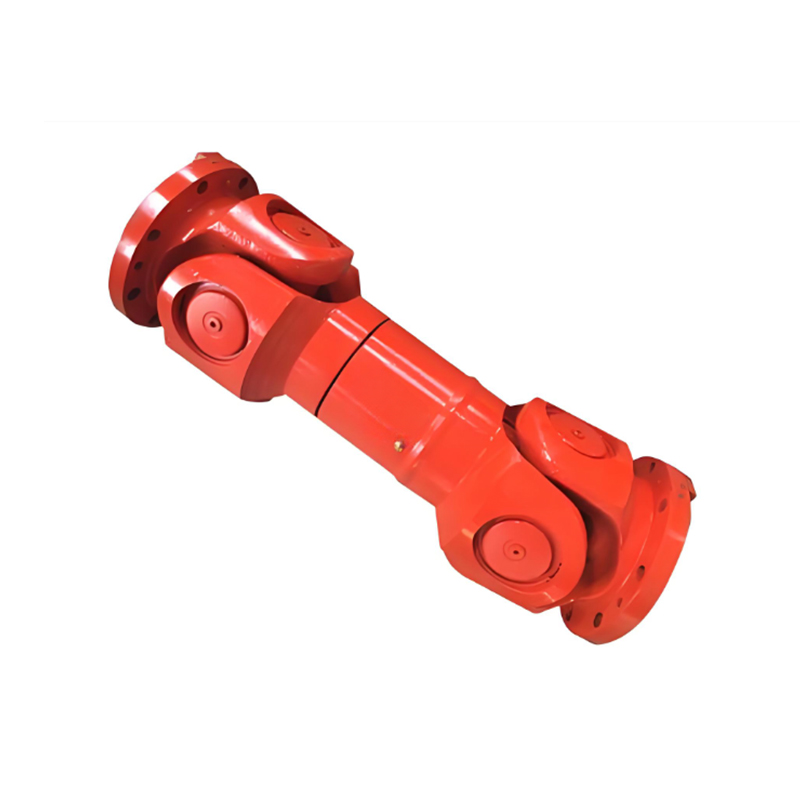

Jakość spawania rur wałów: kontrola zniekształceń i gorących punktów zmęczeniowych

Spawanie rury z jarzmem jest procesem strukturalnym i krytycznym pod względem zmęczenia. Zniekształcenie może zwiększyć bicie; słabe przejścia palców mogą stać się inicjatorami zmęczenia; niewystarczająca penetracja może zmniejszyć zdolność przenoszenia momentu obrotowego. W przypadku zakupów wielkoseryjnych konstruktywne jest zdefiniowanie akceptacji spawania w sposób mierzalny i dostosowany do obciążeń eksploatacyjnych.

Przydatne koncepcje akceptacji dla kupujących (bez nadmiernego przepisywania procesu)

• Wymagaj kontroli bicia po spawaniu w określonych punktach odniesienia, aby zapewnić osiągnięcie równowagi.
• Zdefiniuj plany pobierania próbek do badań nieniszczących dla cykli pracy o większym ryzyku (wstrząsy, cofanie, duża prędkość).
• Określ oczekiwania dotyczące ochrony przed korozją wokół strefy spoiny (ciągłość powłoki ma znaczenie w trudnych warunkach).

W naszych zakładach spawanie jest zintegrowane z precyzyjną obróbką i testami dynamicznymi, co ułatwia kontrolowanie odkształceń i sprawdzanie wyników na dużą skalę. Korzyści z zakupów są proste: mniej poprawek, mniej problemów z wibracjami i bardziej przewidywalna żywotność w terenie .

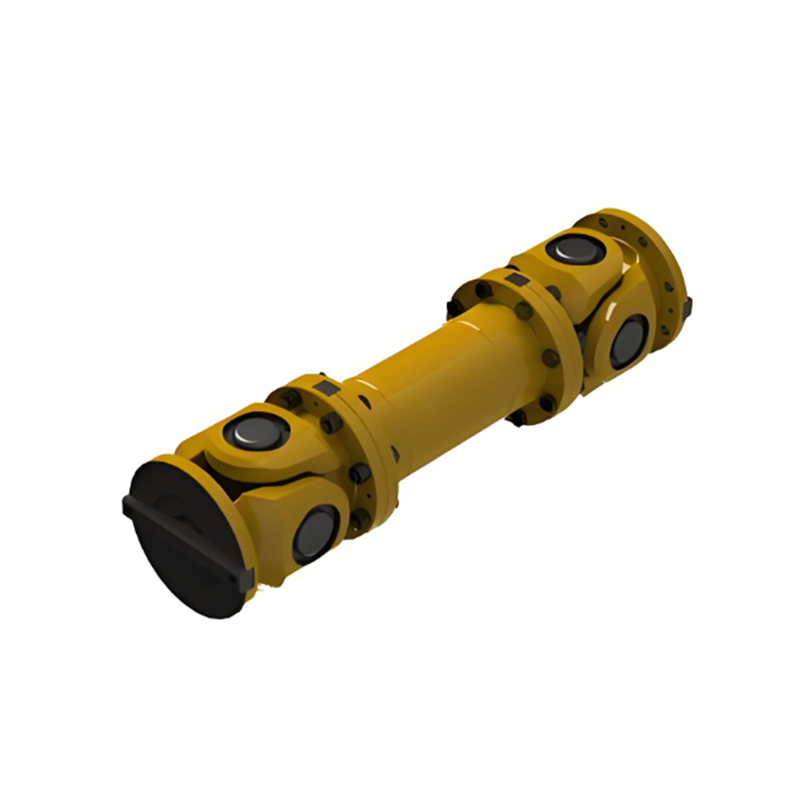

Wybór interfejsów połączeń: kołnierz, jarzmo lub niestandardowe końcówki w celu szybszego serwisu w terenie

Konstrukcja połączenia końcowego ma wpływ nie tylko na dopasowanie – określa szybkość działania, wymienność i niezawodność przenoszenia momentu obrotowego bez powstawania uszkodzeń. Nabywcy masowi często zmniejszają złożoność operacyjną, standaryzując interfejsy w wielu wariantach maszyn, a następnie zarządzając długością i rozmiarem rury jako zmiennymi konfiguracyjnymi.

Wybór interfejsu i to, co optymalizuje

Jeśli zarządzasz wieloma lokalizacjami geograficznymi, standaryzacja jest potężną dźwignią: mniej jednostek SKU części zamiennych, szybsze szkolenia i krótsze przestoje. Wspieramy również rozwój niestandardowych końcówek, ale zawsze zachęcamy kupujących do zdefiniowania użyteczność i wymienność cele z góry.

Kontrola jakości przychodzącej przesyłki: plany pobierania próbek i elementy, które należy najpierw zmierzyć

W przypadku zamówień o dużej objętości najszybszą drogą do stabilnej jakości jest skupienie kontroli przychodzącej na małym zestawie cech „wysokiego sygnału” powiązanych z trybami awarii: dopasowaniem wymiarowym, biciem, twardością na stykach i dowodami równowagi dynamicznej. Nadmierna liczba punktów kontrolnych zwiększa koszty bez wychwytywania najważniejszych problemów.

Punkty kontrolne wysokiego sygnału dla wałów kardana

• Krytyczne wymiary interfejsu: średnice pilota, okrąg śrub, kluczowe elementy współpracujące i dopasowanie wielowypustowe.
• Bicie promieniowe na określonych stacjach w celu przewidywania ryzyka drgań.
• Gładkość połączenia przegubowego typu U i integralność mocowania nasadki (wczesny wskaźnik problemów z montażem).
• Stan powierzchni w gorących punktach zmęczenia: zaokrąglenia jarzma, krawędzie wielowypustów i przejścia spoin.

Pomiary Rokanga, możliwości fizyczne/chemiczne i testy dynamiczne pozwalają nam dostosować zapisy inspekcji fabrycznej do przychodzących wymagań kontroli jakości. Dla odbiorców hurtowych oznacza to mniej sporów, szybsza akceptacja i bardziej spójna wydajność na dalszym etapie .
