Sprzęgła serwo w nowoczesnych systemach sterowania ruchem

Sprzęgła serwo to kluczowe elementy mechaniczne służące do łączenia serwomotorów z elementami napędzanymi, takimi jak śruby kulowe, śruby pociągowe, przekładnie czy stoły obrotowe. W automatyce i maszynach precyzyjnych sprzęgła serwomotorów odgrywają bezpośrednią rolę w przekształcaniu poleceń sterujących w dokładny ruch mechaniczny. Ich konstrukcja koncentruje się na zerowym luzie, wysokiej sztywności skrętnej i niskiej bezwładności, aby zapewnić szybką reakcję i stabilne pozycjonowanie.

Ponieważ systemy automatyki w dalszym ciągu działają z wyższymi prędkościami i większymi wymaganiami dotyczącymi dokładności, wydajność sprzęgła serwo w coraz większym stopniu wpływa na ogólną wydajność systemu, powtarzalność i żywotność.

Podstawowa rola sprzęgła serwomotoru

Sprzęgło silnika serwo przenosi moment obrotowy z wału silnika na napędzany element, zachowując jednocześnie precyzyjną synchronizację kątową. Jakakolwiek utrata ruchu lub opóźnienie elastyczne w związku z tym mogą zmniejszyć dokładność pozycjonowania, szczególnie w systemach sterowania w pętli zamkniętej.

Dlatego sprzęgła serwo są zaprojektowane tak, aby zapewnić sztywne, a jednocześnie elastyczne połączenie. Skutecznie przenoszą moment obrotowy, kompensując jednocześnie niewielkie niewspółosiowości wałów spowodowane tolerancjami montażowymi, rozszerzalnością cieplną lub ugięciem konstrukcyjnym.

Zerowy luz i dokładność pozycjonowania

Zerowy luz jest wymogiem definiującym sprzęgła serwo. Luz wprowadza opóźnienie pomiędzy obrotem silnika a ruchem napędzanym, co może prowadzić do błędów pozycjonowania, wibracji i niestabilności sterowania.

Eliminując luz mechaniczny w wstępnie napiętych lub elastycznych elementach przekładni, sprzęgła serwomotorów umożliwiają bezpośrednią i przewidywalną reakcję na sygnały sterujące. Ta cecha jest niezbędna w maszynach CNC, zrobotyzowanych złączach i sprzęcie półprzewodnikowym, gdzie wymagana jest dokładność na poziomie mikronów.

Sztywność skrętna i reakcja dynamiczna

Sztywność skrętna określa, jak bardzo sprzęgło skręca się pod obciążeniem. W układach napędzanych serwo wyższa sztywność skrętna poprawia reakcję dynamiczną i pomaga utrzymać dokładność sterowania podczas szybkiego przyspieszania i zwalniania.

Różne konstrukcje sprzęgieł serwo oferują różne poziomy sztywności, co pozwala inżynierom zrównoważyć sztywność z zachowaniem się wibracji. Właściwy dobór pozwala uniknąć rezonansu przy jednoczesnym zachowaniu płynnego i stabilnego ruchu w całym zakresie prędkości roboczych.

Kompensacja niewspółosiowości bez utraty precyzji

Nawet w przypadku zespołów precyzyjnych idealne ustawienie wałów jest trudne do osiągnięcia. Sprzęgła serwo są zaprojektowane tak, aby absorbować ograniczone niewspółosiowości kątowe, równoległe i osiowe bez przenoszenia nadmiernych sił na łożyska silnika lub napędzane elementy.

• Niewspółosiowość kątowa spowodowana niewielkim nachyleniem wału
• Przesunięcie równoległe ze względu na tolerancje montażowe
• Ruch osiowy spowodowany rozszerzalnością cieplną

Ta kontrolowana elastyczność poprawia trwałość systemu, zachowując jednocześnie dokładność i powtarzalność pozycjonowania.

Niski moment bezwładności dla szybkiej automatyzacji

Niska bezwładność to kolejna krytyczna właściwość sprzęgieł serwomotorów. Lekka konstrukcja zmniejsza obciążenie odbijane od silnika, umożliwiając szybsze przyspieszanie, zwalnianie i zmiany kierunku.

W szybkiej automatyce i robotyce minimalizacja masy obrotowej bezpośrednio poprawia czas cykli i efektywność energetyczną, jednocześnie wspierając precyzyjną kontrolę w warunkach dynamicznych.

Typowe typy Sprzęgła serwo

Różne zastosowania serwomechanizmów wymagają różnych charakterystyk sprzężenia. Powszechnie stosuje się kilka typów sprzęgieł serwomechanizmu w zależności od potrzeb w zakresie sztywności, tłumienia i niewspółosiowości.

• Sprzęgła mieszkowe wykorzystujące cienkie metalowe mieszki zapewniające wysoką sztywność skrętną i zerowy luz

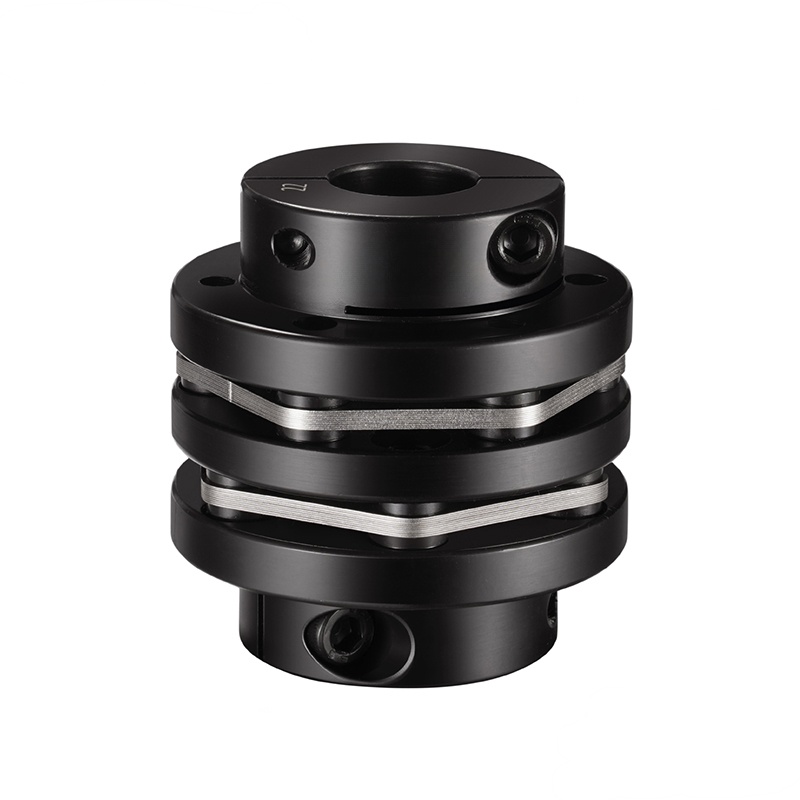

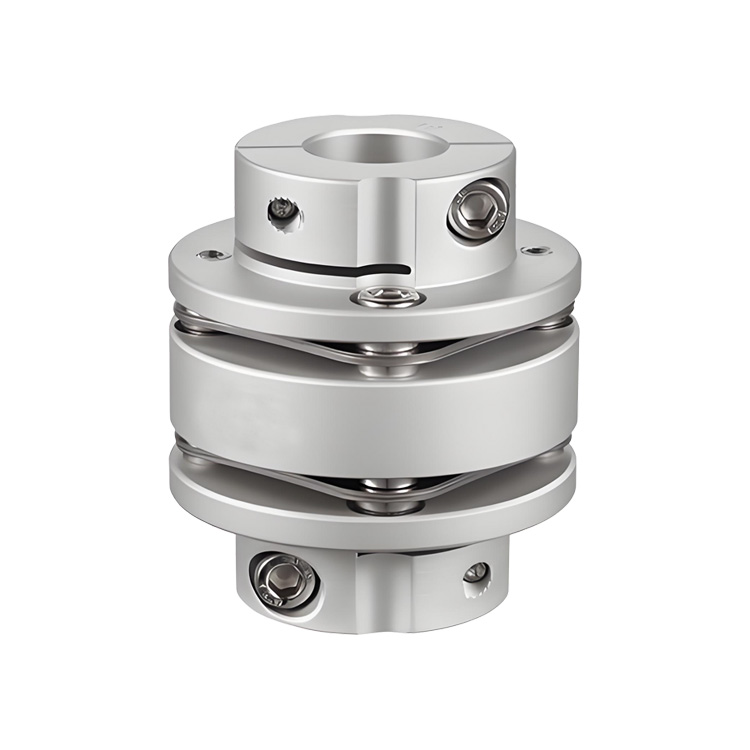

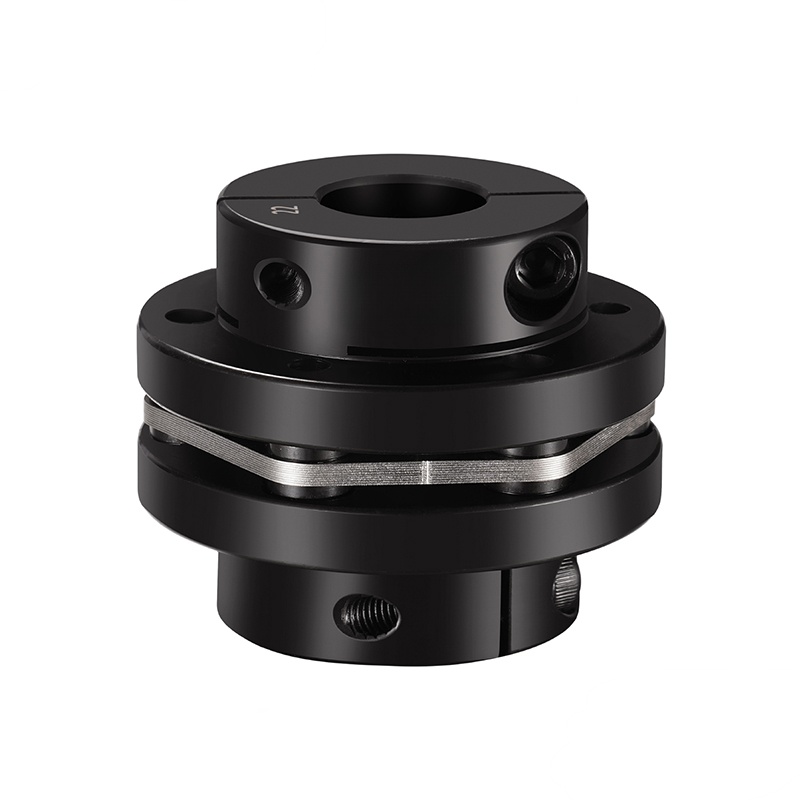

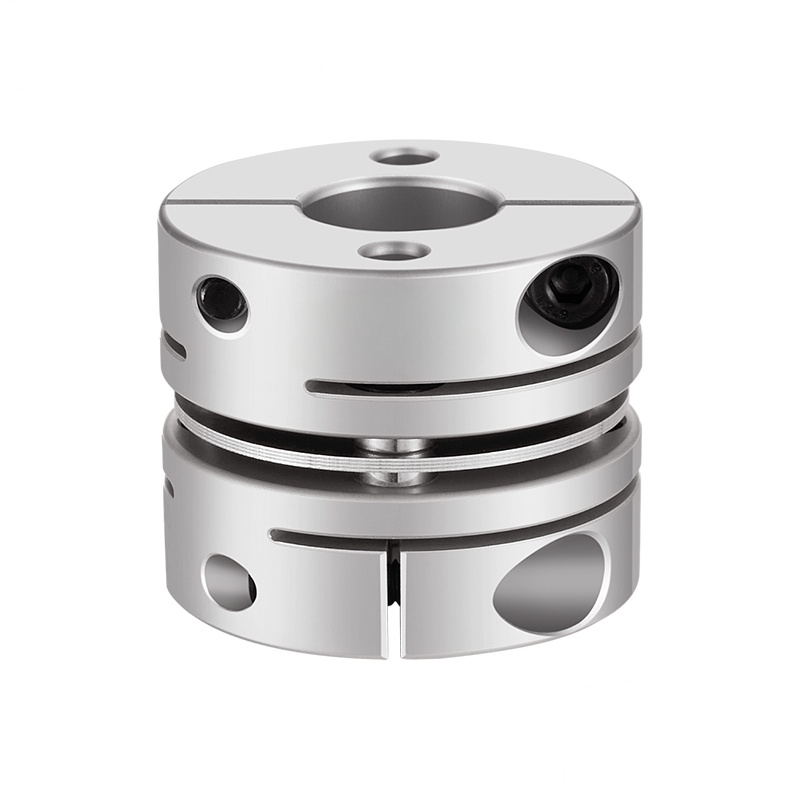

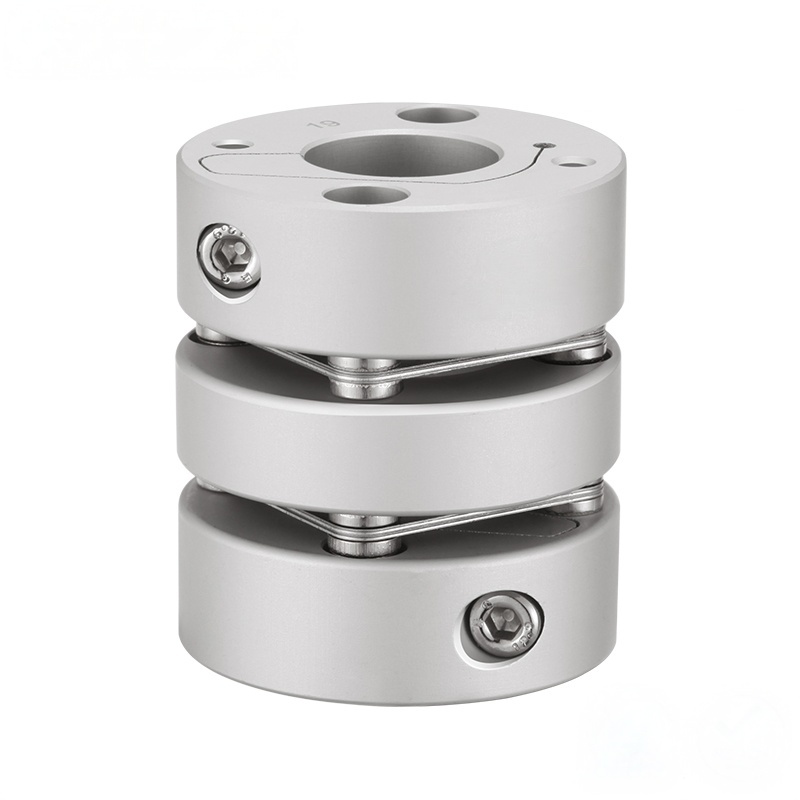

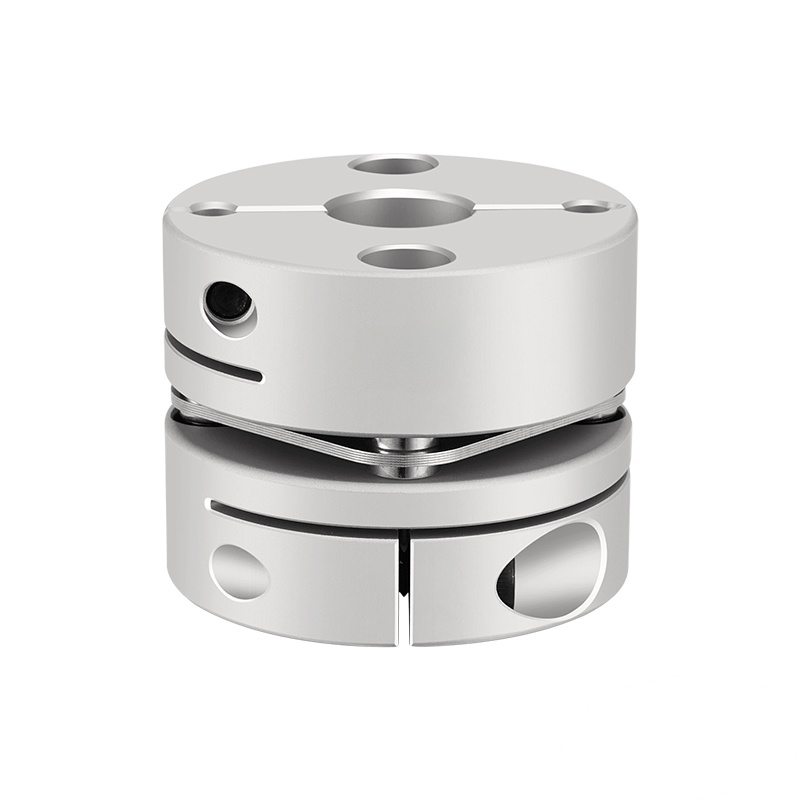

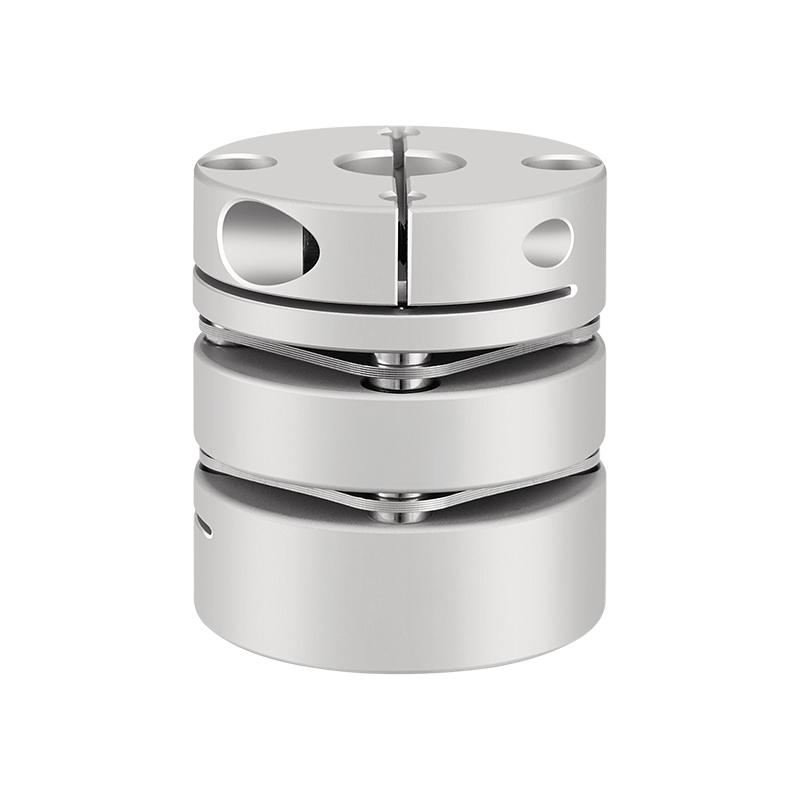

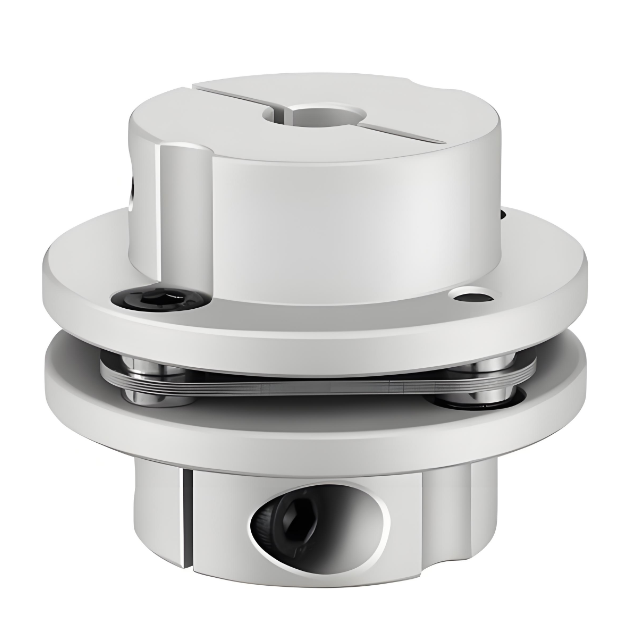

• Sprzęgła tarczowe przenoszące moment obrotowy poprzez elastyczne metalowe tarcze o małej bezwładności

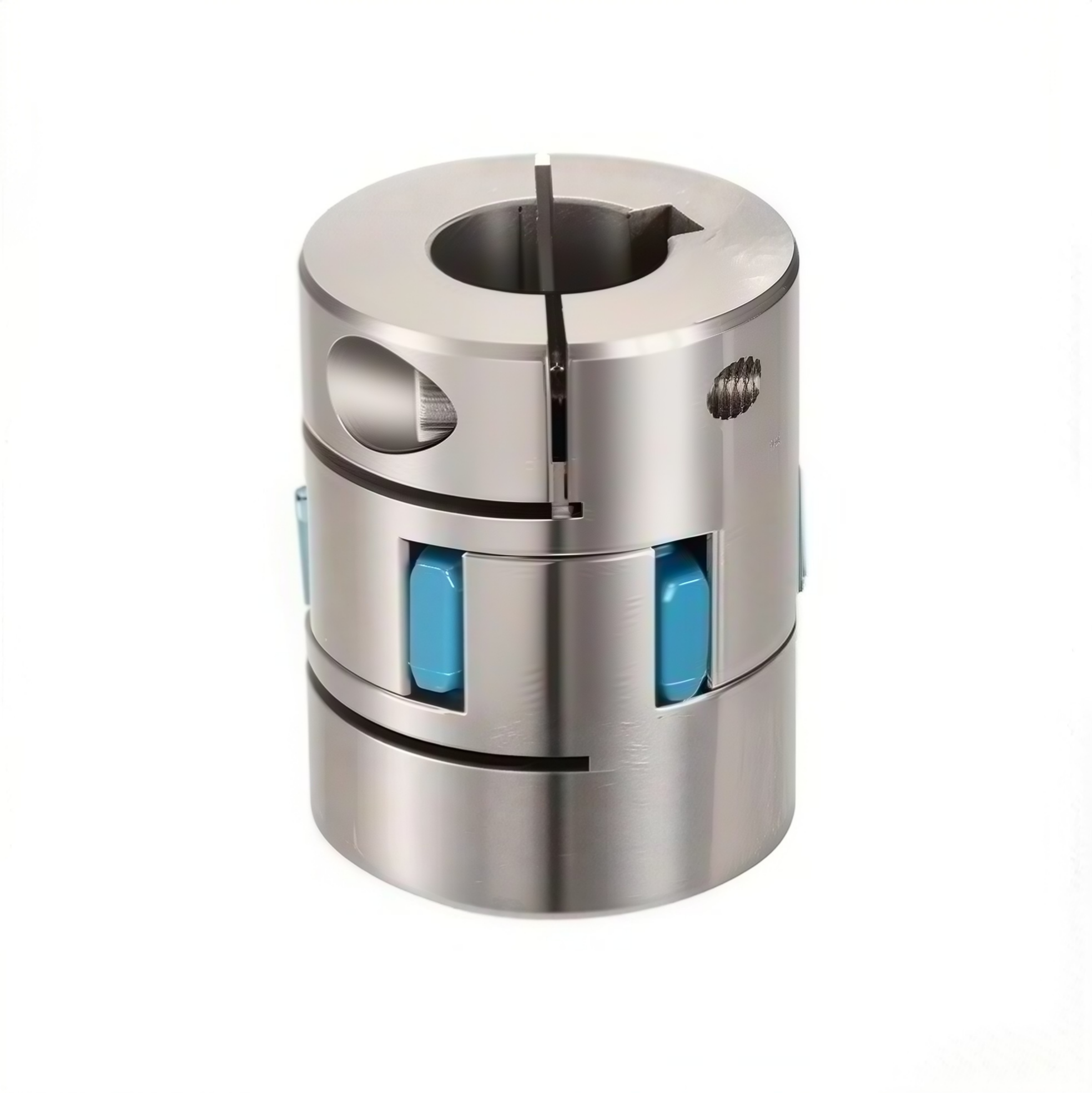

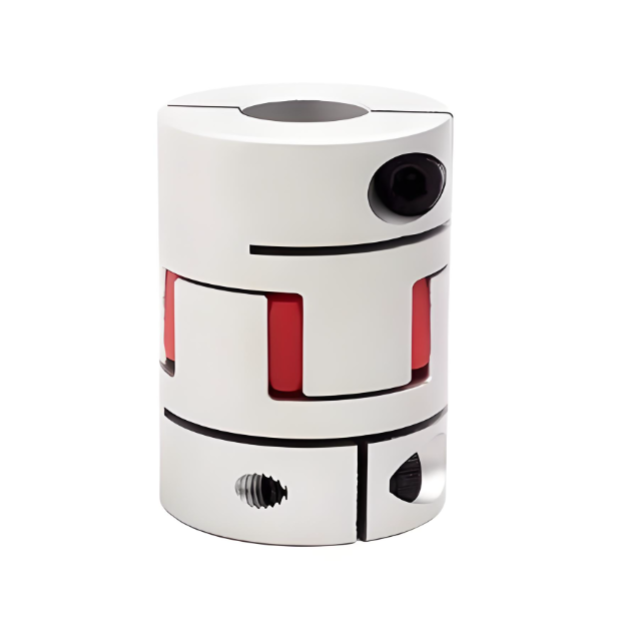

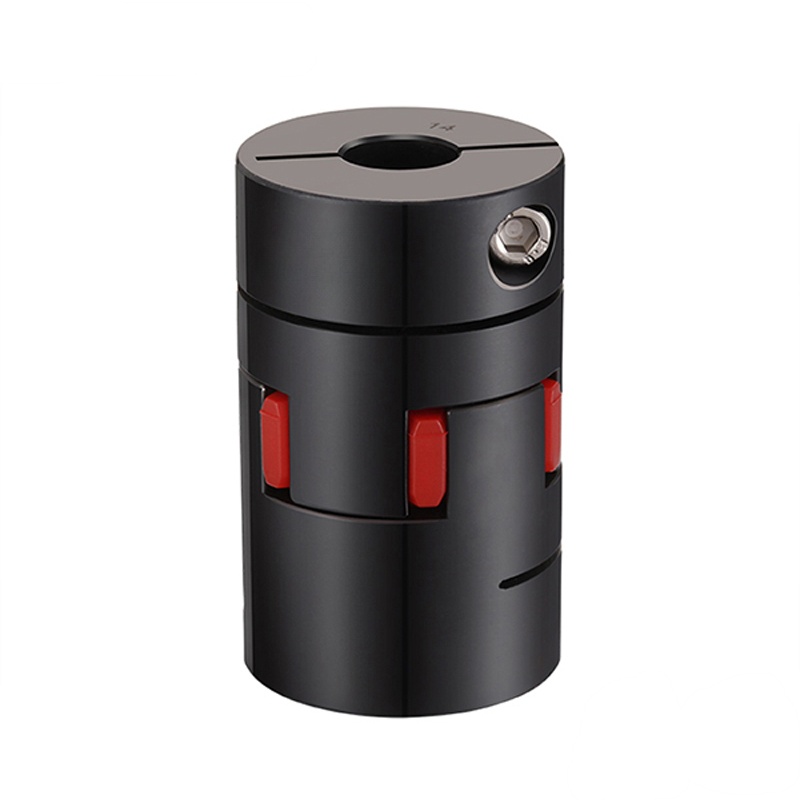

• Sprzęgła elastomerowe lub pająkowe zapewniające tłumienie drgań i tolerancję niewspółosiowości
• Sprzęgła Oldham zaprojektowane z myślą o zerowym luzie i większym niewspółosiowości równoległej

Obszary zastosowań sprzęgieł serwomotorów

Sprzęgła serwo są szeroko stosowane w gałęziach przemysłu, które opierają się na dokładnym i powtarzalnym ruchu. Ich działanie bezpośrednio wpływa na jakość produktu i stabilność procesu.

• Robotyka przemysłowa i zautomatyzowane systemy montażu
• Obrabiarki CNC i napędy posuwu o dużej prędkości
• Sprzęt do produkcji półprzewodników i elektroniki
• Maszyny pakujące i etykietujące wymagające powtarzalnego ruchu

Precyzja produkcji i możliwości inżynieryjne

Wydajność sprzęgieł serwo zależy w dużym stopniu od dokładności obróbki, doboru materiału i kontroli jakości. Aby osiągnąć zerowy luz i stabilną sztywność, wymagane są wąskie tolerancje i spójne właściwości mechaniczne.

Dzięki wieloletniemu doświadczeniu w technologiach przenoszenia mocy i sprzęgania, Jiangsu Rokang Heavy Industry Technology Co., Ltd. wykorzystuje swoją precyzyjną wiedzę w zakresie produkcji i inżynierii do opracowywania rozwiązań sprzęgania serwo odpowiednich dla precyzyjnych systemów automatyki i przemysłowego sterowania ruchem.

Wniosek

Sprzęgła serwo i sprzęgła serwosilników są podstawowymi elementami automatyki precyzyjnej. Dzięki zerowemu luzowi, kontrolowanej sztywności skrętnej, kompensacji niewspółosiowości i niskiej bezwładności umożliwiają dokładne, responsywne i niezawodne sterowanie ruchem. W miarę ciągłego rozwoju systemów automatyki, dobrze zaprojektowane sprzęgła serwo pozostają niezbędne do osiągnięcia wysokiej wydajności i długoterminowej stabilności operacyjnej.
