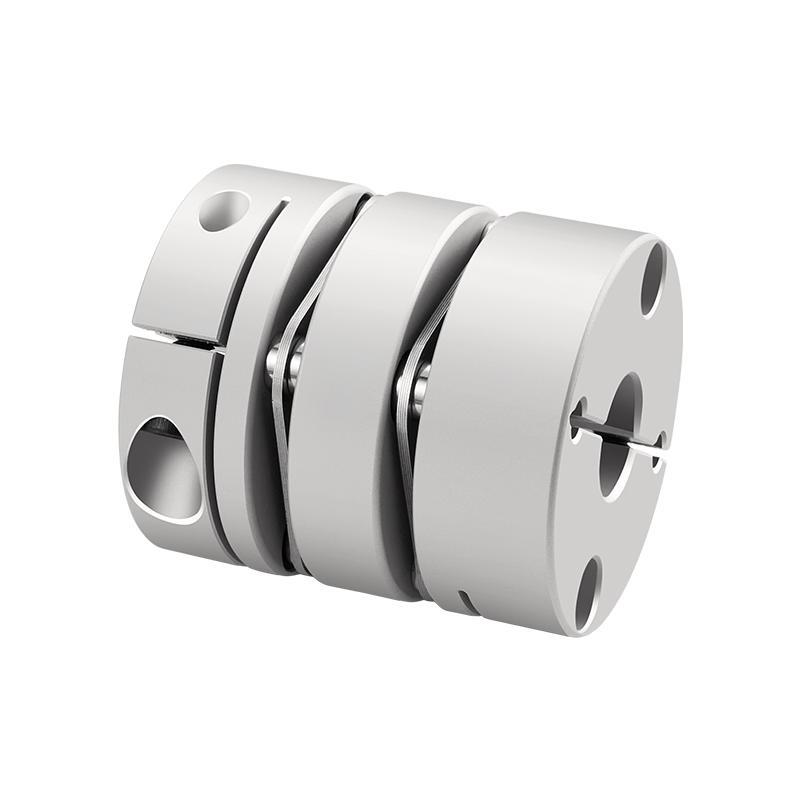

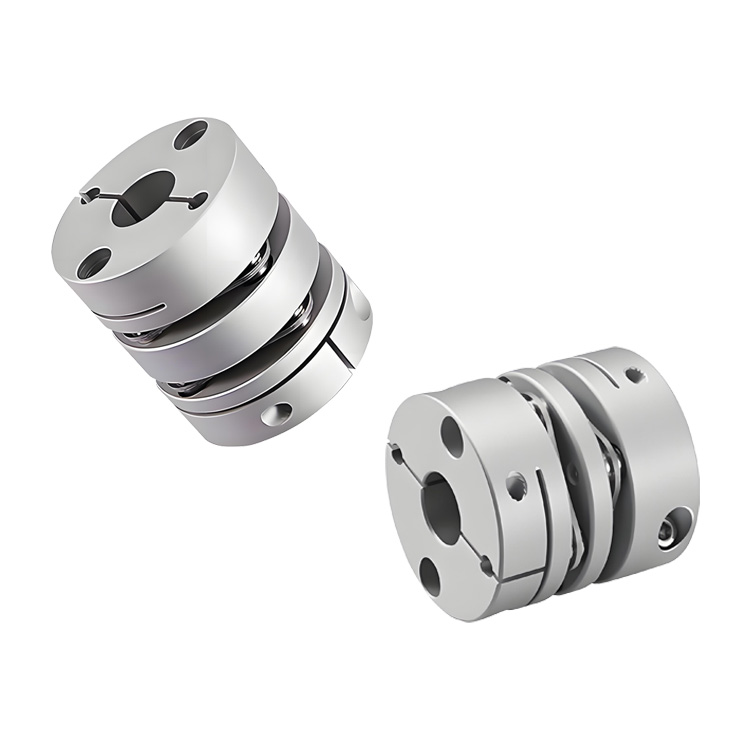

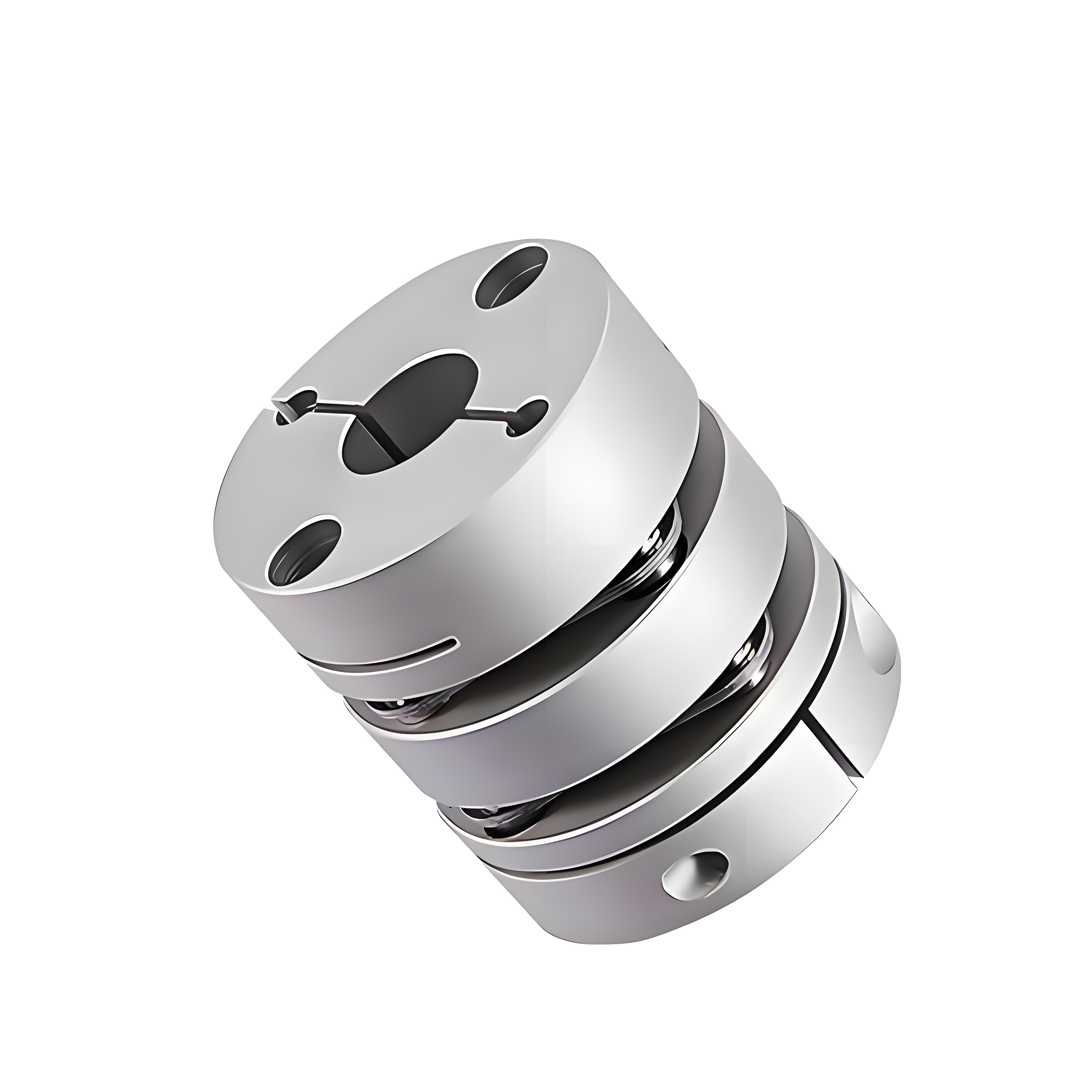

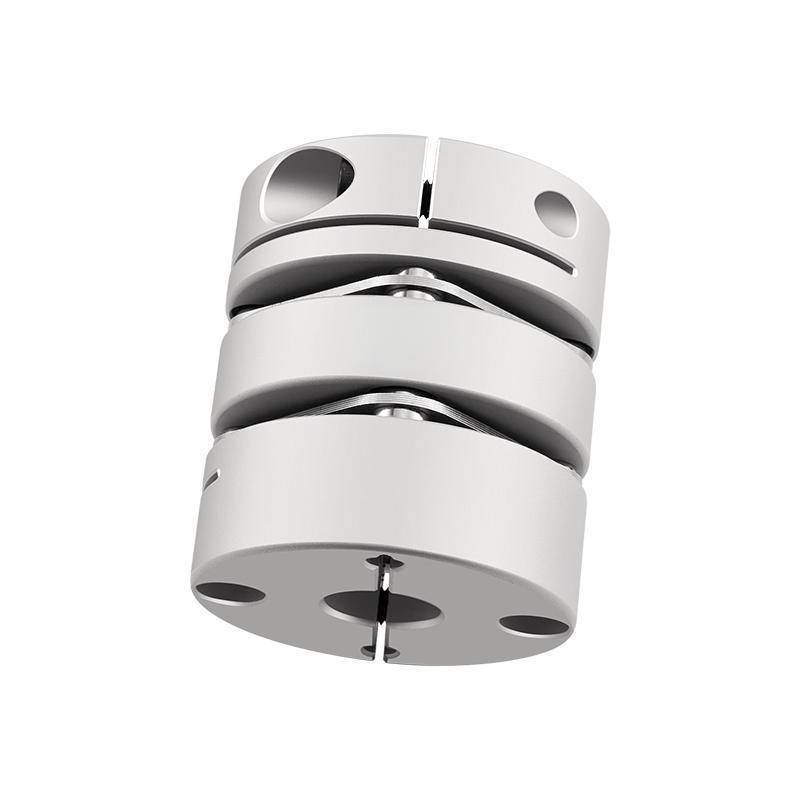

RSK-CPL Wytrzymała tarcza membrany Złącze ze stopu aluminium Typ zacisku kompensuje odchylenia kątowe i osiowe

RSK-CPL Wytrzymała tarcza membrany Złącze ze stopu aluminium Typ zacisku kompensuje odchylenia kątowe i osiowe

Skontaktuj się z nami
  • Specyfikacja
  • Opisz
Specyfikacja

> Tuleja wału wykonana jest ze stopu aluminium o wysokiej wytrzymałości

> Membrana wykonana jest ze stali nierdzewnej 304

> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału i może być kontrolowana z dużą precyzją

>Bezszczelinowe połączenie wału i tulei wału zostało specjalnie zaprojektowane do serwomotorów i silników krokowych

> Bardzo niska bezwładność, wysoka czułość, odpowiednia do pracy z dużą prędkością.

> Charakterystyka obrotu w prawo i w lewo jest dokładnie taka sama.
>Membrana ze stali nierdzewnej kompensuje odchylenia kątowe i osiowe

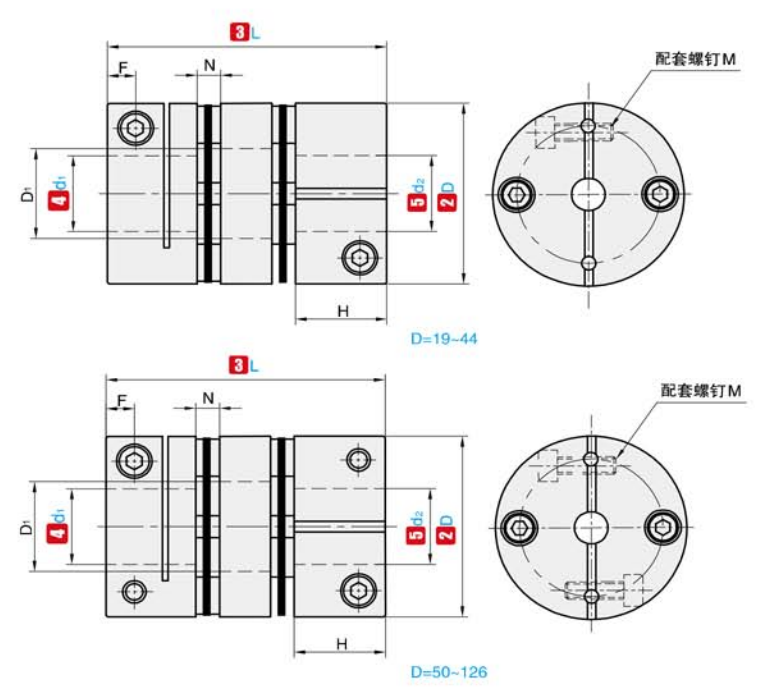

①NIE. ②D ③L ④d₁ ⑤d₂ Zakres opcjonalny E D1 N F H M Moment dokręcania śruby
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2,5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NIE. ②D ③L Znamionowy moment obrotowy
(N·m) 		Dopuszczalna ekscentryczność
(mm) 		Dopuszczalne ugięcie
(°) 		Dopuszczalne odchylenie osiowe
(mm) 		Dopuszczalna prędkość
(obr/min) 		Statyczna sztywność odwrotna
(N·m/rad) 		Moment bezwładności Waga
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6 × 10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6 × 10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
