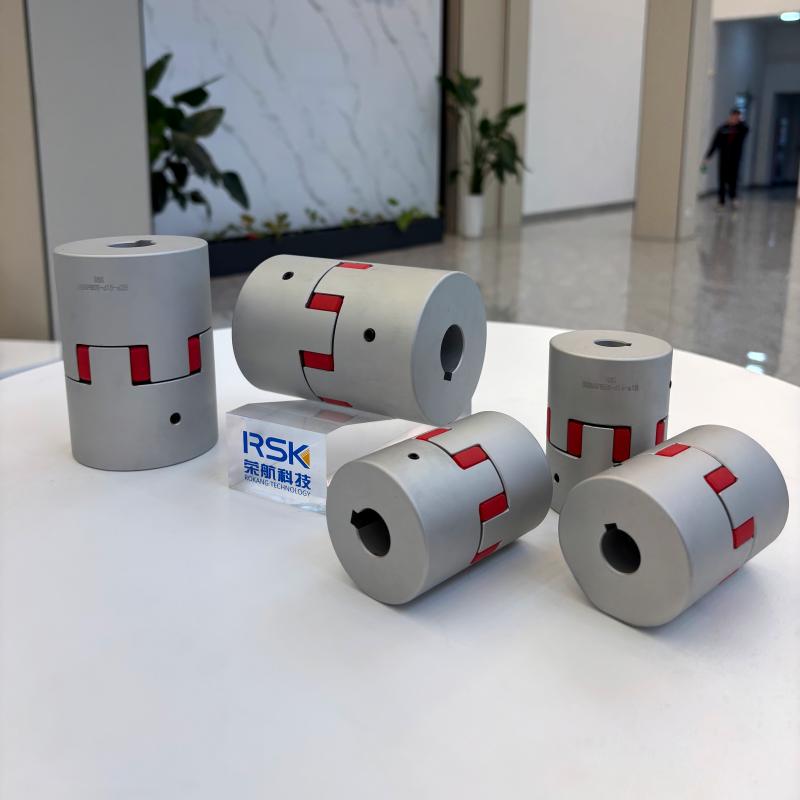

Sprzęgła szczękowe jako elastyczne elementy przenoszenia mocy

Sprzęgła kłowe to szeroko stosowane sprzęgła elastyczne przeznaczone do przenoszenia momentu obrotowego przy jednoczesnej absorpcji wstrząsów i wibracji pomiędzy obracającymi się wałami. Łącząc sztywne metalowe piasty z wkładką elastomerową, sprzęgła kłowe zapewniają równowagę pomiędzy przenoszonym momentem obrotowym a ochroną układu. Warianty takie jak sprzęgła kłowe i sprzęgła kłowe zakrzywione są powszechnie wybierane w środowiskach przemysłowych, gdzie ważna jest niezawodność, łatwość konserwacji i tolerancja niewspółosiowości.

Ich prosta konstrukcja i możliwość dostosowania wydajności sprawiają, że sprzęgła kłowe nadają się zarówno do ogólnych zastosowań w maszynach, jak i do bardziej precyzyjnych układów ruchu, w zależności od konstrukcji łącznika i doboru materiału.

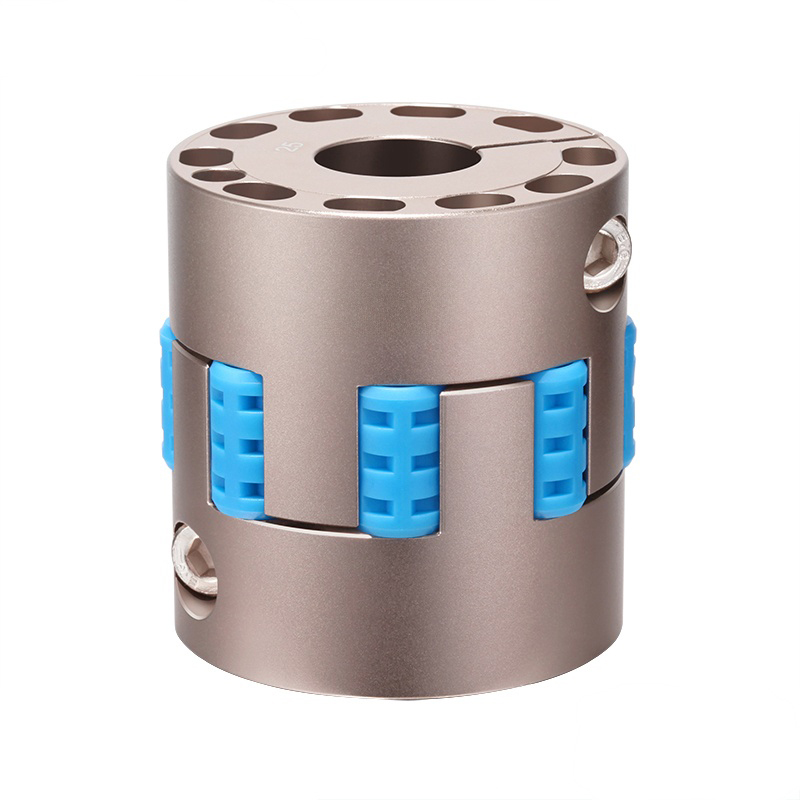

Podstawowa struktura Sprzęgła szczękowe

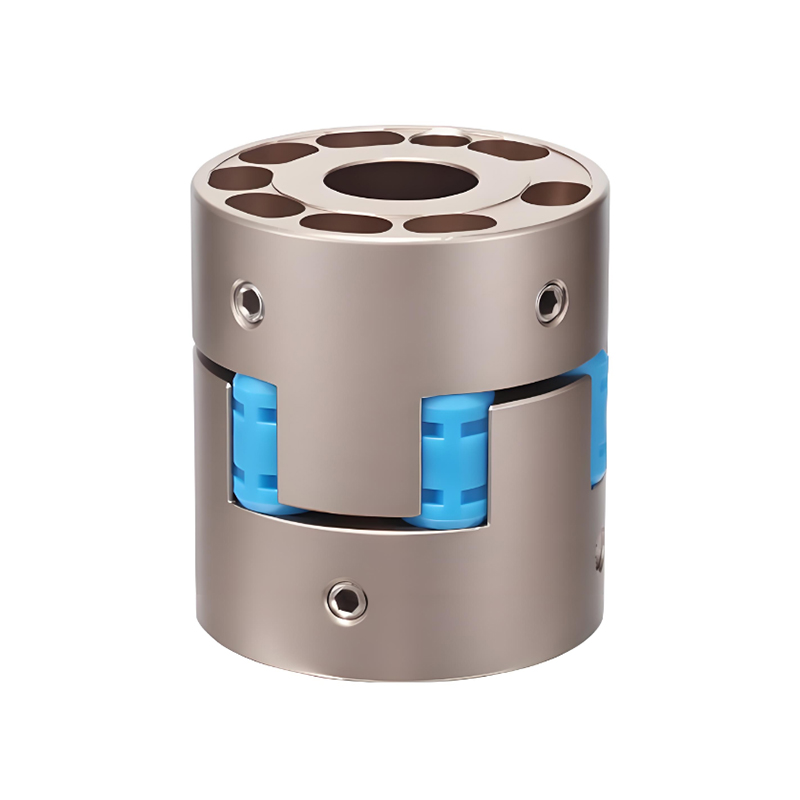

Sprzęgło szczękowe składa się z dwóch metalowych piast i elastycznego elementu łączącego umieszczonego pomiędzy nimi. Każda piasta ma równomiernie rozmieszczone szczęki, które łączą się z płatkami pająka. Podczas pracy moment obrotowy przenoszony jest przez pająk w wyniku ściskania, a nie bezpośredniego kontaktu metalu z metalem.

Taka konstrukcja pozwala sprzęgu łączyć wytrzymałość piast metalowych z właściwościami tłumiącymi materiałów elastomerowych, tworząc elastyczne połączenie, które chroni łączony sprzęt przed obciążeniami dynamicznymi.

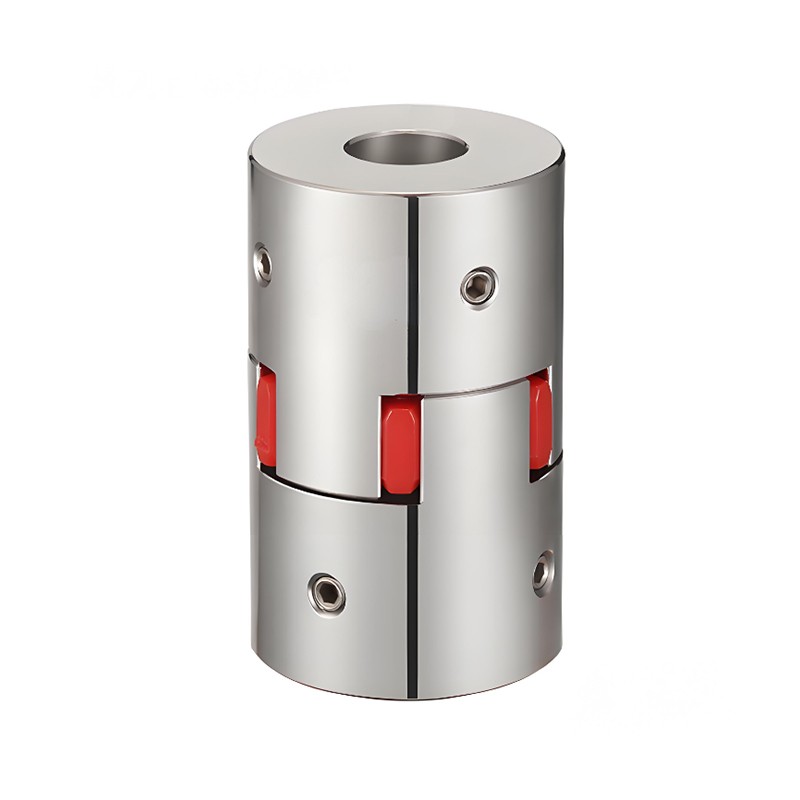

Przenoszenie momentu obrotowego i ścieżka obciążenia

W sprzęgłach szczękowych moment obrotowy przepływa z piasty napędowej do występów pająka, a następnie do piasty napędzanej. Pająk działa pod wpływem sił ściskających, co zmniejsza zużycie i wydłuża żywotność w porównaniu z konstrukcjami z elastomeru opartego na ścinaniu.

Ponieważ ścieżka momentu obrotowego jest elastyczna, nagłe zmiany obciążenia są częściowo absorbowane przez łącznik. Zmniejsza to szczytowe naprężenia na wałach, łożyskach i przekładniach, szczególnie podczas rozruchu lub odwracania obciążenia.

Możliwości kompensacji niewspółosiowości

Sprzęgła szczękowe są zaprojektowane tak, aby kompensować typowe rodzaje niewspółosiowości wałów spotykane w instalacjach przemysłowych. Elastomerowy łącznik ugina się nieznacznie, aby skompensować te odchylenia, nie wywierając nadmiernych sił na łączone elementy.

• Niewspółosiowość kątowa pomiędzy przecinającymi się osiami wału
• Niewspółosiowość równoległa spowodowana przesunięciem wału
• Ograniczony ruch osiowy wynikający z rozszerzalności cieplnej

Ta elastyczność upraszcza wymagania instalacyjne i zapewnia stabilną, długoterminową pracę w systemach o umiarkowanych zmianach ustawienia.

Tłumienie wibracji i amortyzacja

Jedną z kluczowych zalet sprzęgieł szczękowych jest ich zdolność do tłumienia drgań. Pająk elastomerowy pochłania drgania skrętne i obciążenia udarowe, redukując hałas i wygładzając przenoszenie mocy.

Ten efekt tłumienia jest szczególnie cenny w pompach, przenośnikach i maszynach ogólnych, gdzie cykliczne obciążenia lub nierówny moment obrotowy mogą negatywnie wpływać na stabilność systemu i żywotność podzespołów.

Charakterystyka konstrukcji odpornej na awarie

Sprzęgła kłowe są często opisywane jako niezawodne ze względu na sposób, w jaki piasty współdziałają w przypadku awarii łącznika krzyżowego. W przypadku degradacji lub złamania pająka szczęki mogą blokować się mechanicznie, umożliwiając ograniczone przenoszenie momentu obrotowego.

Ta funkcja umożliwia kontrolowane wyłączenie zamiast natychmiastowej utraty napędu, co jest cenne w zastosowaniach, w których nagłe zatrzymanie może spowodować dodatkowe uszkodzenia lub zagrożenia bezpieczeństwa.

Wybór materiałów pająka i twardości

Wydajność sprzęgła szczękowego zależy w dużej mierze od materiału i twardości elementu pająka. Różne składy elastomerów zapewniają różny poziom przenoszenia momentu obrotowego, tłumienia i elastyczności.

Pająki poliuretanowe są powszechnie stosowane ze względu na równowagę pomiędzy wytrzymałością i elastycznością, natomiast pająki na bazie gumy wybiera się tam, gdzie wymagane jest lepsze tłumienie.

Zakrzywione sprzęgła szczękowe dla systemów sterowania ruchem

Zakrzywione sprzęgła kłowe to udoskonalona wersja standardowych sprzęgieł kłowych, charakteryzująca się wyprofilowanymi profilami szczęk, które poprawiają rozkład obciążenia i zmniejszają koncentrację naprężeń na pająku. Taka konstrukcja zapewnia płynniejsze przenoszenie momentu obrotowego i lepsze zachowanie podczas pozycjonowania.

W serwonapędach i układach sterowania ruchem często wybiera się sprzęgła kłowe zakrzywione ze względu na ich zmniejszony luz i kontrolowaną elastyczność skrętną, dzięki czemu nadają się do precyzyjnego, ale tłumionego ruchu.

Typowe obszary zastosowań

Sprzęgła kłowe i sprzęgła kłowe są stosowane w wielu gałęziach przemysłu ze względu na ich łatwość adaptacji i prostą konserwację.

• Pompy i układy napędowe przenośników
• Ogólne maszyny przemysłowe i przetwórcze
• Sprzęt do żywności i pakowania
• Aplikacje z napędem serwo i lekkim sterowaniem ruchem

Jakość produkcji i doświadczenie w stosowaniu

Niezawodne działanie sprzęgła szczękowego zależy od precyzyjnej obróbki piasty, stałej jakości elastomeru i właściwych tolerancji montażowych. Możliwości produkcyjne bezpośrednio wpływają na równowagę, koncentryczność i długoterminową trwałość.

Dzięki rozległemu doświadczeniu w zakresie komponentów do przenoszenia mocy i technologii sprzęgieł, Jiangsu Rokang Heavy Industry Technology Co., Ltd. wykorzystuje swoją wiedzę inżynieryjną i produkcyjną, aby dostarczać sprzęgła kłowe i sprzęgła kłowe zakrzywione odpowiednie do szerokiego zakresu zastosowań przemysłowych i sterowania ruchem.

Wniosek

Sprzęgła kłowe, sprzęgła kłowe i sprzęgła kłowe zakrzywione oferują praktyczne połączenie przenoszenia momentu obrotowego, tłumienia drgań i kompensacji niewspółosiowości. Dzięki elastycznym materiałom pająka i sprawdzonej konstrukcji konstrukcyjnej zapewniają niezawodne i elastyczne rozwiązania dla wielu przemysłowych systemów napędowych. Ich prostota, niezawodność i wszechstronność sprawiają, że są one nadal powszechnym wyborem w nowoczesnych systemach przenoszenia mocy.
