Specyfikacja

> Korpus główny wykonany jest ze stopu aluminium o wysokiej wytrzymałości

>Zerowy luz, odpowiedni do obrotu do przodu i do tyłu

> Koloid wykonany jest z poliuretanu, który ma dobrą odporność na zużycie

> Odporność na olej i izolacja elektryczna, środkowy elastyczny korpus może pochłaniać wibracje

>Kompensacja odchyleń promieniowych, kątowych i osiowych

> Zdejmowana konstrukcja ułatwiająca instalację

> Metoda dokręcania śruby zaciskowej

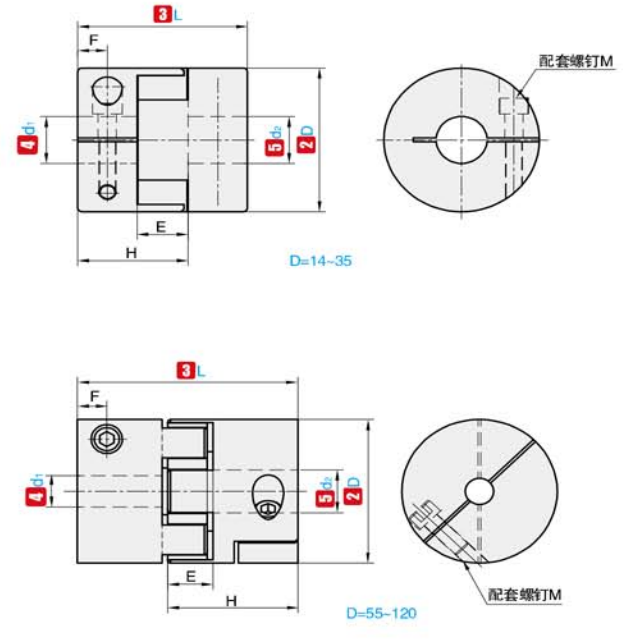

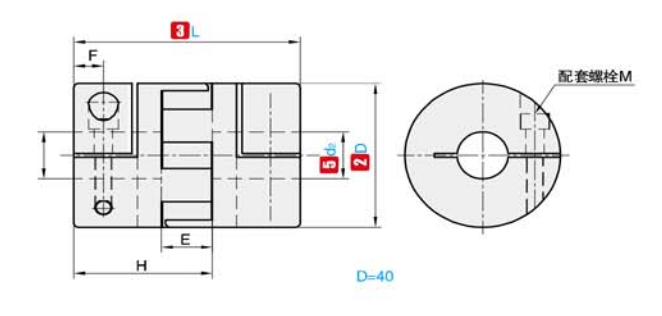

①NIE.	②D	③L	④d₁⑤d₂ (Zakres opcjonalny)	E	F	H	M	Moment dokręcania śruby mocującej (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2,5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9,525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NIE.	②D	③L	Znamionowy moment obrotowy	Dopuszczalna ekscentryczność	Dopuszczalne odchylenie kąta	Dopuszczalne odchylenie osiowe	Dopuszczalna prędkość obrotowa	Statyczna sztywność odwrotna	Moment bezwładności	Waga
①NIE.	②D	③L	（N·m）	（mm）	(°)	(mm)	（obr/min）	（N·m/rad）	（kg·m²）	(g)
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1 × 10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1 × 10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

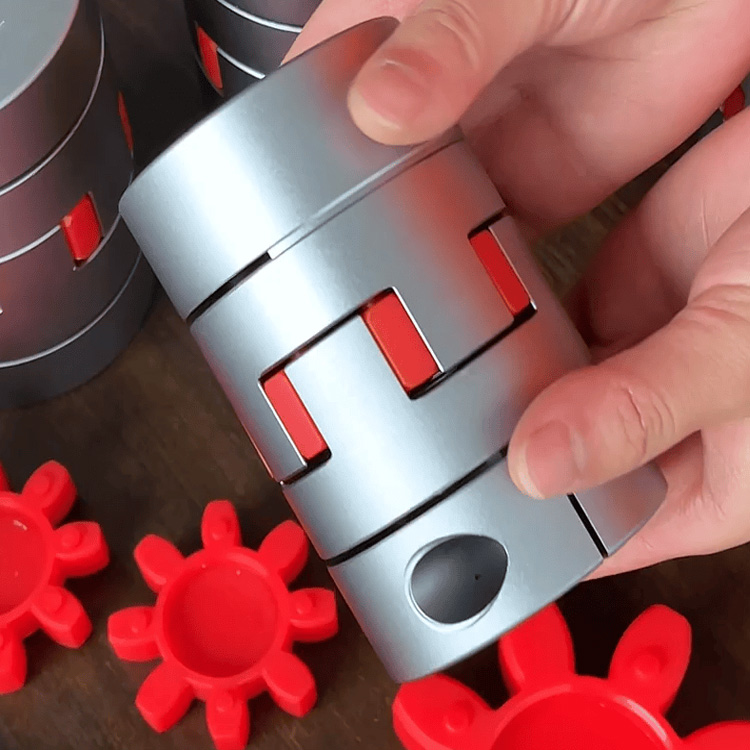

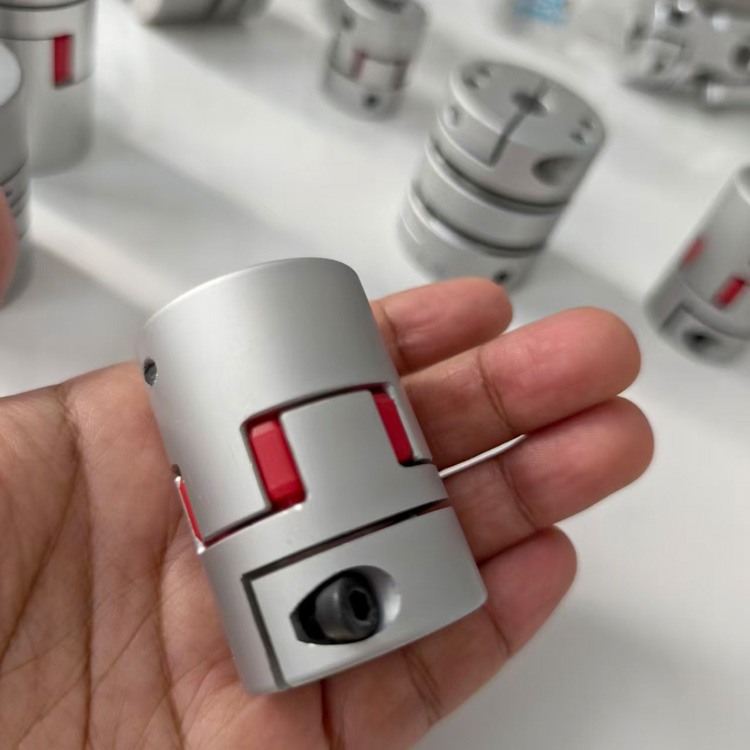

Opisz

Sprzęgło elastyczne RSK Jaw/Spider to produkt do przekładni, który łączy w sobie innowacyjną technologię i doskonałe wykonanie. Jego główny korpus wykonany jest z wysokiej jakości stopu aluminium i jest precyzyjnie toczony, frezowany i przeciągany, a następnie obrabiany cieplnie jako całość, zapewniając idealną równowagę pomiędzy wysoką wytrzymałością i lekkością.

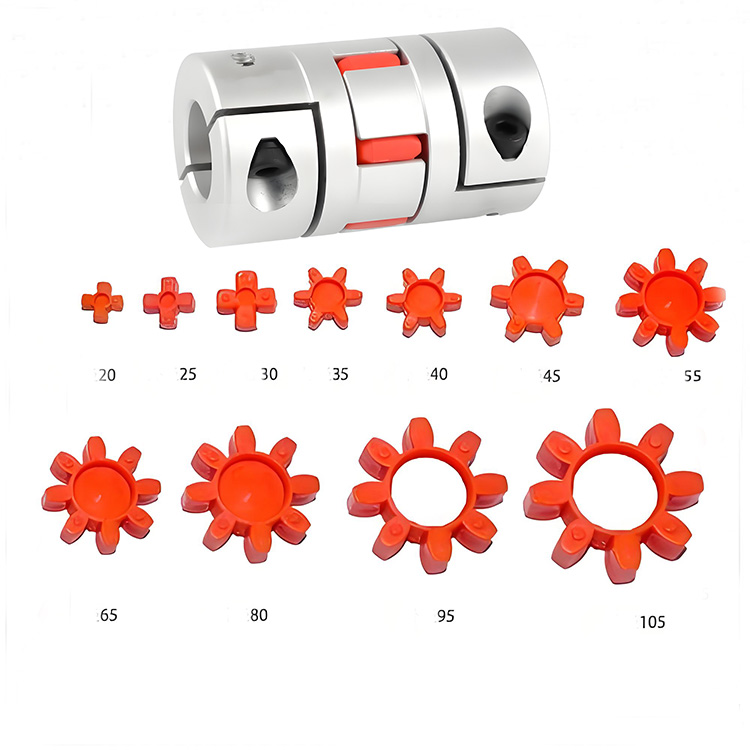

Podstawową strukturą tego złącza jest dokładne osadzenie elastycznego pierścienia w kształcie kwiatu śliwy pomiędzy łapami dwóch półzłączy. Podczas pracy moc jest efektywnie przenoszona poprzez ścisłe wyciśnięcie pazurów i elastycznego pierścienia. Jednocześnie doskonała zdolność elastycznego pierścienia do odkształcania się jest wykorzystywana do łatwej kompensacji względnego przesunięcia pomiędzy dwoma wałami, uzyskując doskonałe efekty tłumienia wibracji i buforowania oraz skutecznie redukując wibracje i hałas podczas pracy sprzętu.

Sprzęgło elastyczne typu Jaw/Spider zostało specjalnie zaprojektowane, a płatki wytrzymują jedynie nacisk, aby uniknąć momentów zginających, co znacznie poprawia nośność i niezawodność. Ma doskonałe możliwości kompensacji osiowej, promieniowej i kątowej i może dostosować się do różnych złożonych warunków pracy. Jednocześnie sprzęgło ma dobrą izolację elektryczną i nie wymaga smarowania, co znacznie zmniejsza obciążenie konserwacyjne i może pracować stabilnie przez długi czas. Ponadto ma zwartą konstrukcję, małe wymiary promieniowe i niski moment bezwładności, dzięki czemu jest szczególnie odpowiedni do średnich i dużych prędkości, częstego uruchamiania i zatrzymywania, naprzemiennych obrotów do przodu i do tyłu oraz układów wałów napędowych o rygorystycznych wymaganiach dotyczących niezawodności. Niezależnie od tego, czy są to obrabiarki CNC, serwomotory czy precyzyjne maszyny, takie jak tekstylia i opakowania, może wykazać się doskonałą wydajnością i zapewnić solidną gwarancję wydajnej i stabilnej pracy Twojego sprzętu.
