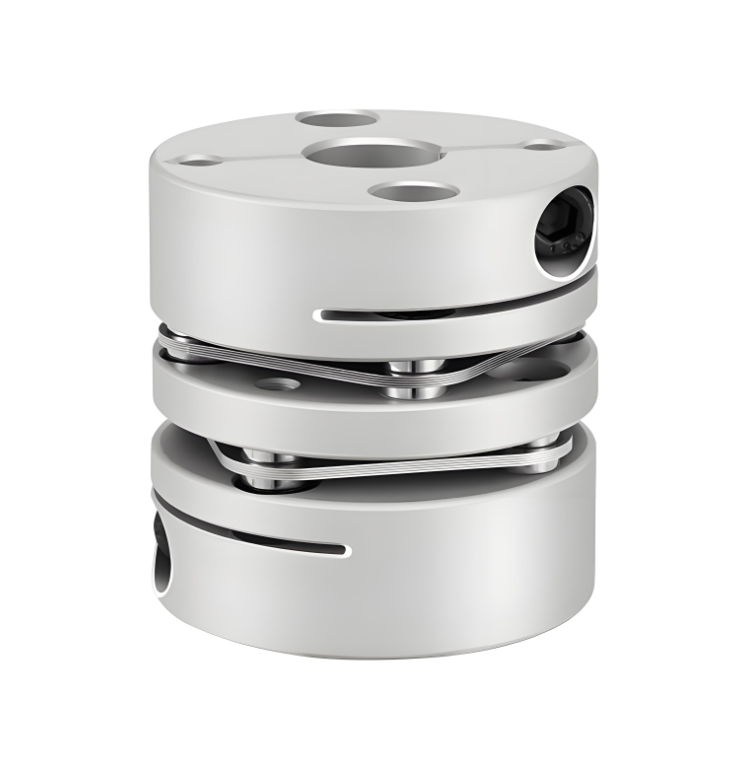

Wewnętrzne sprzęgło z podwójną membraną ze stopu aluminium jest mechanicznym elementem przekładni o doskonałej wydajności i wyrafinowanej konstrukc...
Nasze sprzęgło z podwójną membraną ze stopu aluminium to doskonały produkt przeznaczony do pracy w trudnych warunkach i wymagających wysokiej precy...
Stopniowe sprzęgło z podwójną membraną ze stopu aluminium to wysokowydajny element przekładni, który łączy w sobie zaawansowaną konstrukcję i wysok...
To stalowe sprzęgło jednomembranowe stopniowane 45 # jest wykonane ze stali 45 jako głównego materiału, o doskonałej wytrzymałości i wytrzymałości....
Stopniowe sprzęgło z podwójną membraną ze stopu aluminium to wysokowydajny element przekładni, który łączy w sobie zaawansowaną konstrukcję i wysok...
Sprzęgło membranowe do serwomotoru łączy wały, przenosząc precyzyjnie moment obrotowy podczas zginania, aby kompensować drobne niewspółosiowości osiowe, promieniowe i kątowe, działając jako istotne ogniwo o niskiej bezwładności, dużej sztywności skrętnej, zerowym luzie (często) i nie wymagającym smarowania, dzięki czemu idealnie nadaje się do wysokowydajnych serwomechanizmów wymagających dokładności i wydajności.
Jak to działa
Struktura: Wykorzystuje jedną lub więcej cienkich, metalowych membran (takich jak elastyczne metalowe płytki) umieszczonych pomiędzy dwiema piastami lub tulejami, które łączą się z silnikiem i napędzanym obciążeniem (np. śrubą kulową).
Przenoszenie momentu obrotowego: Moment obrotowy przenoszony jest z wału napędowego, przez piastę, przez elastyczną membranę(y) i do wału napędzanego.
Kompensacja niewspółosiowości: Wrodzona elastyczność membrany pozwala jej zginać się i skręcać, kompensując niewielkie błędy w wyrównaniu (osiowe, promieniowe, kątowe) bez naprężania łożysk lub silnika.
Zerowy luz: Wiele projektów wykorzystuje precyzyjnie obrobione komponenty i ciasne pasowania (takie jak połączenia przegubowe lub spoiny wiązką elektronów), aby wyeliminować luz (luz), zapewniając precyzyjny ruch odzwierciedlający polecenia serwa.
Kluczowe zalety w systemach serwo
Precyzja: Doskonała sztywność momentu obrotowego i zerowy luz zapewniają dokładność.
Wydajność: Niska bezwładność zmniejsza straty energii, co jest idealne w przypadku szybko przyspieszających systemów.
Bezobsługowy: nie wymaga smarowania, długa żywotność.
Ochrona: tłumi wstrząsy i wibracje, chroniąc wrażliwe komponenty.
Kontrolowana awaria: Można ją zaprojektować tak, aby uległa awarii w przewidywalny sposób podczas poważnego przeciążenia, chroniąc maszyny.
Dlaczego jest używany z serwomotorami
Serwomotory wymagają dużej precyzji, szybkiej reakcji i dokładnego pozycjonowania. Sprzęgła membranowe zapewniają sztywne, bezluzowe połączenie potrzebne do przełożenia precyzyjnych poleceń elektronicznych silnika na ruch mechaniczny bez utraty dokładności, co czyni je preferowanym wyborem w stosunku do sprzęgieł ogólnego przeznaczenia.
Jak koła zębate sprzęgła przenoszą moment obrotowy między niewspółosiowymi wałami Dwie piasty z zewnętrznymi zębami przekładni, owinięte tuleją zawierającą pasujące zęby wewnętrzne — to geometria rdzenia każdego sprzęgła. Moment obrotowy przechodzi przez zazębione zęby, a nie przez sztywne połączenie śrubow...
READ MOREPodstawowa różnica między uniwersalnymi sprzęgłami przemysłowymi z wałem poprzecznym a kulą klatka wpisz sprzęgła uniwersalne stałoprędkościowe polega na płynności przekładni i odpowiednich warunkach pracy: ta pierwsza ma prostą konstrukcję, wyjątkowo dużą nośność, ale jest od...
READ MOREZrozumienie sprzęgła sprężynowego serpentynowego A sprzęgło sprężynowe serpentynowe to specjalistyczne urządzenie mechaniczne przeznaczone do łączenia dwóch obracających się wałów, kompensując jednocześnie niewspółosiowość i pochłaniając wstrząsy wibracyjne. W przeciwieństwie do sprzęgieł sztywny...
READ MORESprzęgła membranowe do serwomotorów to specjalistyczne elementy przenoszenia mocy przeznaczone do łączenia serwomotorów z elementami napędzanymi, takimi jak śruby kulowe, siłowniki liniowe czy przekładnie precyzyjne. Ich podstawową rolą jest przenoszenie momentu obrotowego z dużą dokładnością przy jednoczesnym zachowaniu zerowego luzu i stabilnym zachowaniu skrętnym. W wysokowydajnych serwomechanizmach sprzęgło bezpośrednio wpływa na dokładność pozycjonowania, szybkość reakcji i długoterminową stabilność operacyjną.
W porównaniu ze sprzęgłami elastycznymi ogólnego przeznaczenia, sprzęgła membranowe wybiera się tam, gdzie liczy się precyzja i wydajność. Ich elastyczna struktura na bazie metalu umożliwia spójne sterowanie ruchem w dynamicznych środowiskach automatyki.
Sprzęgło membranowe silnika serwo zazwyczaj składa się z dwóch piast połączonych jedną lub większą liczbą cienkich metalowych membran. Membrany te są produkowane w postaci elastycznych płytek lub elementów tarczowych i są umieszczone pomiędzy wałem silnika a wałem napędzanym. Piasty są montowane bezpośrednio na wałach za pomocą zacisków, wpustów lub innych precyzyjnych metod mocowania.
Elementy membrany zaprojektowano tak, aby uginały się elastycznie pod obciążeniem, zachowując jednocześnie sztywność skrętną. Ta równowaga pomiędzy elastycznością i sztywnością umożliwia sprzęgłu dokładne przenoszenie momentu obrotowego, kompensując jednocześnie niewielkie niewspółosiowość wału.
W sprzęgle membranowym silnika serwo moment obrotowy przepływa z wału silnika do pierwszej piasty, przez elementy membranowe i do piasty połączonej z napędzanym obciążeniem. Ścieżka transmisji opiera się na elastycznym odkształceniu membrany, a nie na kontakcie ślizgowym lub tocznym.
Ponieważ moment obrotowy jest przenoszony przez ciągłą konstrukcję metalową, sprzęgło charakteryzuje się dużą sztywnością skrętną. Ta cecha zapewnia dokładną reakcję momentu obrotowego i minimalizuje ugięcie kątowe podczas szybkiego przyspieszania lub zmian obciążenia.
W praktycznych instalacjach nie da się uniknąć niewielkich niewspółosiowości pomiędzy wałami serwomotorów a napędzanymi elementami. Sprzęgła membranowe serwomotorów kompensują te odchylenia poprzez kontrolowane ugięcie elementów membrany.
Absorbując te ruchy wewnętrznie, sprzęgło zmniejsza przenoszenie niepożądanych sił na łożyska silnika i napędzany sprzęt, zapewniając dłuższą żywotność.
Zerowy luz jest niezbędny w systemach napędzanych serwo, gdzie polecenia ruchu muszą być przekładane bezpośrednio na ruch mechaniczny. Wiele sprzęgieł membranowych silników serwo osiąga zerowy luz dzięki precyzyjnie obrobionym piastom, ściśle kontrolowanej geometrii membrany i bezpiecznym metodom łączenia, takim jak połączenia śrubowe lub spawane.
To sztywne, pozbawione luzów połączenie pomaga zachować precyzyjną synchronizację pomiędzy serwomotorem a osią napędzaną, poprawiając powtarzalność i dokładność pozycjonowania w systemach sterowania w zamkniętej pętli.
Sprzęgła membranowe silników serwo są zwykle projektowane z myślą o małej masie i zwartej geometrii. Zredukowany moment bezwładności ogranicza obciążenie odbijane do silnika, umożliwiając szybsze przyspieszanie i zwalnianie.
W szybkiej automatyce i robotyce ta niska bezwładność przyczynia się do krótszych czasów cykli i lepszej efektywności energetycznej przy jednoczesnym zachowaniu stabilnego zachowania dynamicznego.
Ponieważ sprzęgła membranowe działają bez styku ślizgowego, nie wymagają smarowania. Ta bezobsługowa charakterystyka zmniejsza koszty operacyjne i upraszcza konserwację systemu, szczególnie w czystych lub zamkniętych środowiskach.
Całkowicie metalowa konstrukcja membrany zapewnia również długą żywotność przy cyklicznym obciążeniu, pod warunkiem przestrzegania ograniczeń roboczych. W niektórych konstrukcjach membranę można zaprojektować tak, aby uległa uszkodzeniu w przewidywalny sposób pod wpływem ekstremalnego przeciążenia, zapewniając stopień ochrony mechanicznej podłączonego sprzętu.
Sprzęgła membranowe silników serwo są szeroko stosowane w zastosowaniach wymagających precyzyjnej kontroli ruchu i stabilnego przenoszenia momentu obrotowego.
Osiągnięcie niezawodnego działania sprzęgieł membranowych serwomotorów wymaga precyzyjnej kontroli materiału, dokładnej obróbki i ścisłej kontroli jakości. Stała grubość membrany, wyważona geometria i kontrolowany montaż bezpośrednio wpływają na sztywność i trwałość zmęczeniową.
Dzięki doświadczeniu w zakresie precyzyjnych komponentów przenoszenia mocy i zaawansowanych technologii sprzęgieł, Jiangsu Rokang Heavy Industry Technology Co., Ltd. integruje swoją inżynieryjną wiedzę specjalistyczną w opracowywaniu sprzęgieł membranowych dostosowanych do systemów serwo o wysokiej dokładności w szeregu zastosowań przemysłowych.
Sprzęgła membranowe serwomotorów zapewniają precyzyjne, wydajne i niezawodne połączenie pomiędzy serwomotorami i napędzanymi komponentami. Dzięki zerowemu luzowi, wysokiej sztywności skrętnej, kompensacji niewspółosiowości i bezobsługowej pracy, wspierają dokładne sterowanie ruchem w nowoczesnych systemach automatyki. W miarę ciągłego rozwoju technologii serwomechanizmów, sprzęgła membranowe pozostają ważnym elementem zapewniającym stałą wydajność i długoterminową stabilność systemu.
