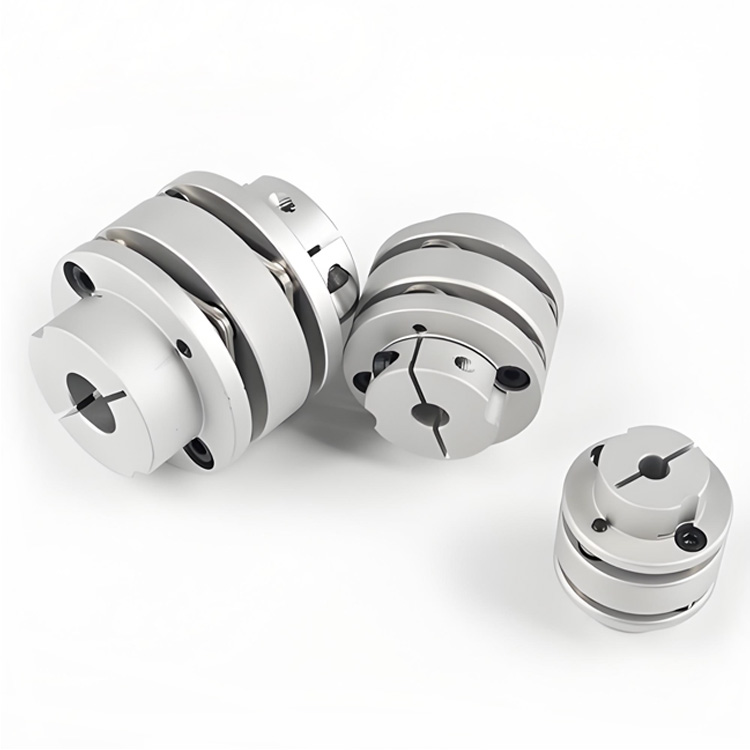

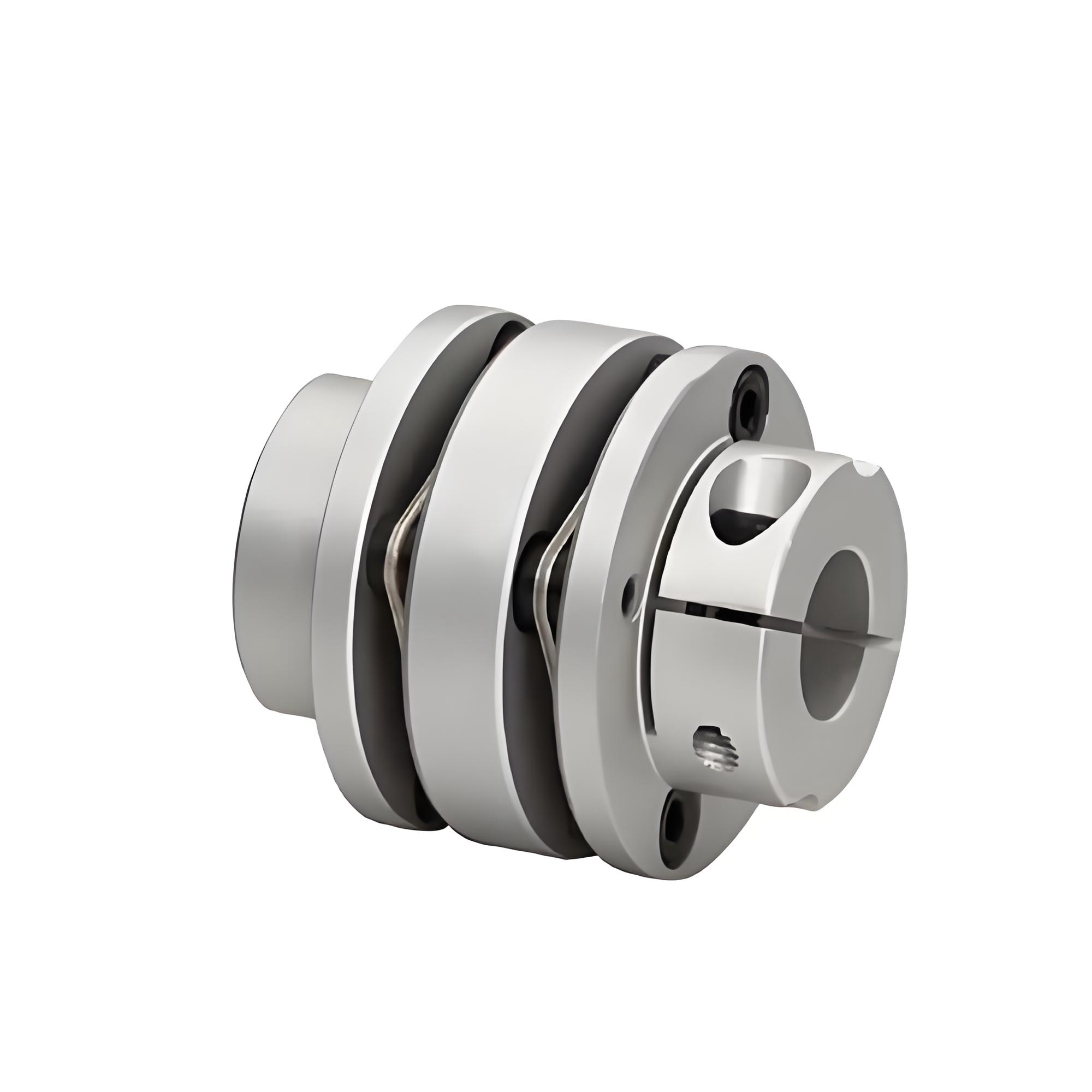

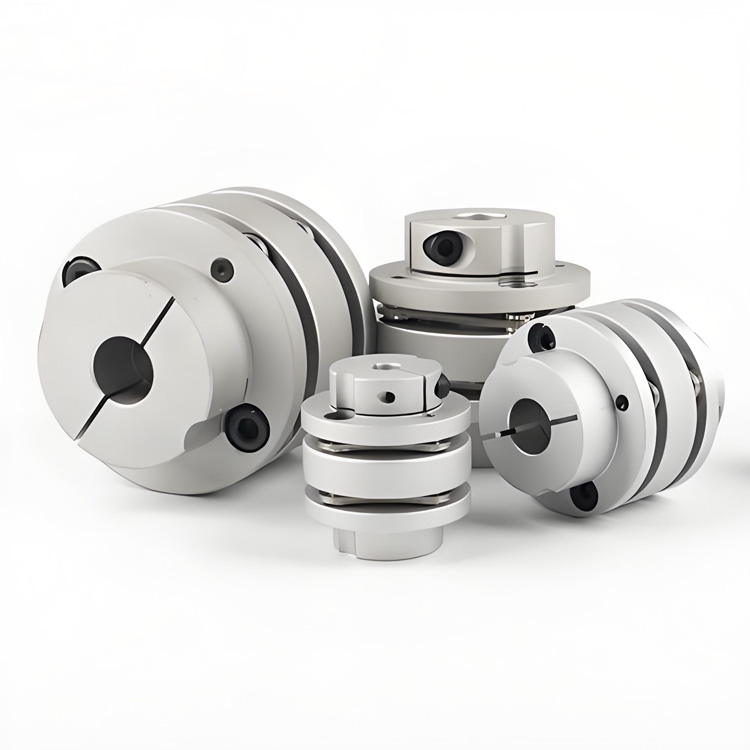

RSK-CPLT Wysokowydajne, elastyczne sprzęgło wału ze stopniowanym stopem aluminium z podwójną membraną Typ zacisku Stosowane w maszynach elektrycznych

RSK-CPLT Wysokowydajne, elastyczne sprzęgło wału ze stopniowanym stopem aluminium z podwójną membraną Typ zacisku Stosowane w maszynach elektrycznych

Skontaktuj się z nami
  • Specyfikacja
  • Opisz
Specyfikacja

> Tuleja wału ze stopu aluminium o wysokiej wytrzymałości

> Membrana wykonana jest ze stali nierdzewnej 304

>Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjne sterowanie

>Przeznaczony do silników serwo i krokowych

>Bezszczelinowe połączenie wału i tulei wału nadaje się do obrotów w przód i w tył

>Niska bezwładność, odpowiednia do pracy z dużą prędkością

> Metoda dokręcania śruby zaciskowej

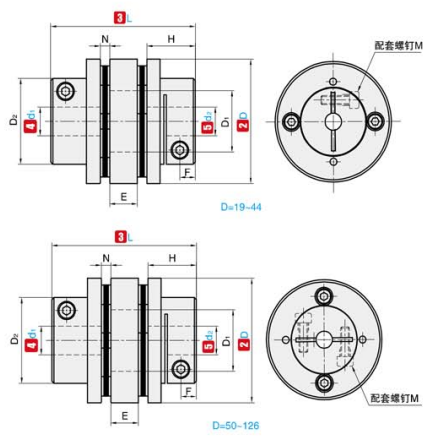

①NIE. ②D ③L ④d₁  ⑤d₂ Zakres opcjonalny D₂ E N D1 H M Moment dokręcania śruby
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NIE. ②D ③L Znamionowy moment obrotowy
(N·m) 		Dopuszczalna ekscentryczność
(mm) 		Dopuszczalne ugięcie
(°) 		Dopuszczalne odchylenie osiowe
(mm) 		Dopuszczalna prędkość
(obr/min) 		Statyczna sztywność odwrotna
(N·m/rad) 		Moment bezwładności
(kg·m²) 		Waga
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5 × 10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1 × 10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1 × 10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7 × 10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3 × 10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
