Jak określić pojemność momentu obrotowego bez nadmiernego zakupu

W przypadku zamówień masowych często domyślnie obowiązuje zasada „większe jest bezpieczniejsze”, ale sprzęgła wałów awarie najczęściej wynikają z niewłaściwego zastosowania czynników serwisowych, a nie z niewystarczającego momentu obrotowego w katalogu. Praktycznym podejściem jest obliczenie momentu obrotowego w stanie ustalonym, a następnie zastosowanie współczynnika specyficznego dla aplikacji, który odzwierciedla cykl pracy, wstrząsy, cofanie i częstotliwość uruchamiania/zatrzymywania.

Wejścia momentu obrotowego ukierunkowane na zaopatrzenie

• Moc znamionowa silnika i prędkość podstawowa (stała wartość bazowa momentu obrotowego)
• Zdarzenia związane ze szczytowym momentem obrotowym (uruchamianie, odwrócenie wtyczki, zacięcie, szarpnięcie wciągnika dźwigowego)
• Limity termiczne (profil obciążenia ciągłego i przerywanego)
• Zgodność systemu (luz w skrzyni biegów, sztywność wału, elastyczność paska/łańcucha)

Częstym ukrytym sterownikiem jest przejściowe wzmocnienie momentu obrotowego w wyniku rezonansu układu napędowego. Jeśli w Twojej witrynie występuje powtarzające się zużycie sprzęgła w podobnych zakresach obrotów, potraktuj to jako problem skrętny, a nie problem „materialny”. wybór elastycznego sprzęgła o dostosowanej sztywności może zmniejszyć odbite wstrząsy.

Kiedy wspieramy nabywców hurtowych, zazwyczaj najpierw prosimy o opisy cyklu pracy i stanów przejściowych, a następnie mapujemy je do rodziny sprzęgieł, która może przenosić obciążenie z marginesem, ale bez niepotrzebnej bezwładności — mniejsza bezwładność często poprawia zachowanie podczas rozruchu i zmniejsza naprężenia łożyska .

Niewspółosiowość: oddzielenie „dopuszczalnego” od „zrównoważonego”

Limity niewspółosiowości katalogu są zazwyczaj krótkoterminowymi limitami mechanicznymi; trwała niewspółosiowość zależy od prędkości, tętnienia momentu obrotowego, sposobu smarowania i częstotliwości odchyleń osi. W przypadku zakupów hurtowych zwycięzcą jest zdefiniowanie kryteriów akceptacji podczas instalacji i okna dryftu konserwacyjnego.

Praktyczne wskazówki dotyczące standardów zakładowych

• Stosuj dokładne ustawienie instalacji, nawet jeśli łącznik „pozwala” na więcej; sprzęgło nie zastępuje dyscypliny w zakresie osiowania.
• Przy wyższych prędkościach należy zmniejszyć dopuszczalne przesunięcia kątowe i równoległe, ponieważ siły dynamiczne szybko rosną.
• W przypadku systemów wzrostu na gorąco/zimno należy nadać priorytet wydajności osiowej i zdefiniować docelowe ustawienia na zimno, które w temperaturze roboczej osiągają przesunięcie bliskie zera.
• Trwała niewspółosiowość jest przede wszystkim kwestią zmęczenia ; powtarzające się cykle na maksymalnym limicie dramatycznie skracają życie.

W przypadku linii przemysłu ciężkiego (walcowanie, wydobycie, podnoszenie) często obserwujemy dryft wynikający z osiadania fundamentów i zmian luzów łożyskowych. Norma obejmująca okresy między kolejnymi kontrolami po uruchomieniu zapobiega awariom „wczesnym”, które błędnie przypisuje się jakości sprzęgła.

Przesiewacz drgań skrętnych dla szybkich układów napędowych

Wybór sprzęgła do dużych prędkości rzadko uwzględnia wyłącznie moment obrotowy i niewspółosiowość. Sprzęgło jest częścią układu skrętnego, który może wzmacniać harmoniczne z silników, zazębienia przekładni i obciążeń procesowych. W przypadku programów masowych prosta metoda sprawdzania może ograniczyć nieplanowane przestoje.

Konstruktywny przebieg kontroli

1. Wymień zakres prędkości roboczej i wszelkie pasma napędu o zmiennej częstotliwości.
2. Zidentyfikuj dominujące źródła wzbudzenia (zazębienie przekładni, obciążenia posuwisto-zwrotne, tętnienie momentu obrotowego).
3. Oszacuj kategorię sztywności skrętnej sprzęgła (wysoka/średnia/niska), a nie dokładne wartości, jeśli dane są ograniczone.
4. Unikaj wyborów dotyczących sztywności, które umieszczają rezonans w ustalonych zakresach roboczych.
5. Potwierdź za pomocą danych wibracyjnych, jeśli występują powtarzające się awarie.

W praktyce, jeśli awarie skupiają się przy określonych obrotach, zmiana sztywności lub bezwładności sprzęgła może przesunąć rezonans poza ten zakres. Dzięki naszym wewnętrznym możliwościom testowania dynamicznego możemy wesprzeć tę kontrolę zmierzonymi danymi, a nie założeniami – bez spowalniania cyklu zaopatrzenia.

Wybór typów elastycznych sprzęgieł na podstawie rodzaju awarii, a nie przyzwyczajenia

Wiele zakładów standaryzuje jeden typ sprzęgła elastycznego, a następnie „modernizuje” go do innego dopiero po powtarzających się problemach. Bardziej praktycznym podejściem jest dopasowanie typu sprzęgła do najkosztowniejszej awarii, której chcesz zapobiec: przeciążenia łożyska, wytwarzania ciepła, luzów lub pęknięć zmęczeniowych.

Ponieważ produkujemy zarówno sprzęgła uniwersalne, jak i rozwiązania z przekładnią, często pomagamy kupującym zracjonalizować podejście „rodzinne”: tam, gdzie to możliwe, standaryzuj interfejsy, ale zmieniaj mechanizm elastyczny w celu dopasowania do ryzyka — zmniejsza to całkowitą liczbę części zamiennych bez zmuszania jednego projektu do wykonywania wszystkich zadań .

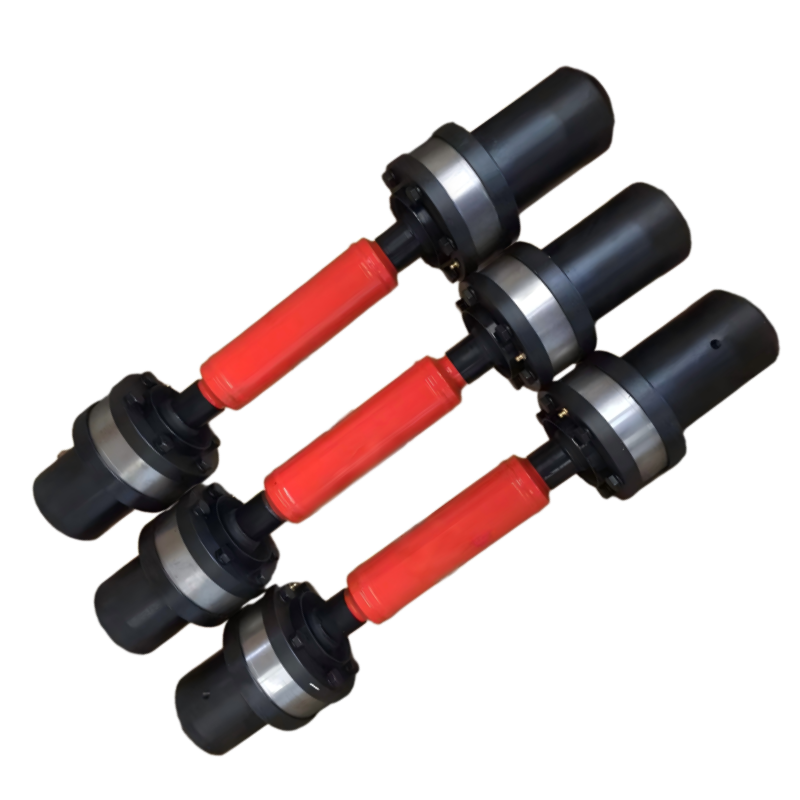

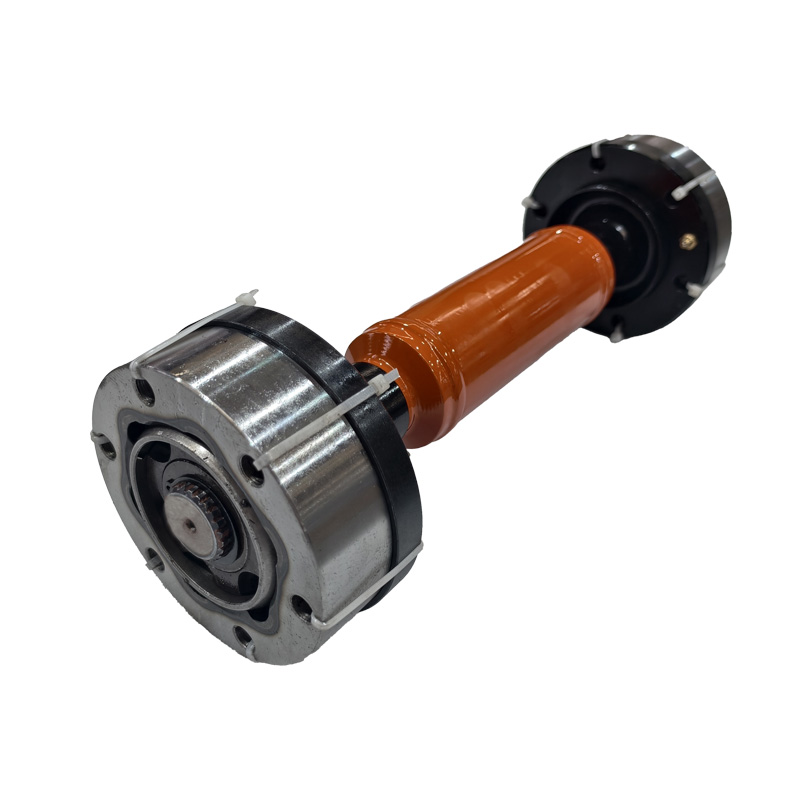

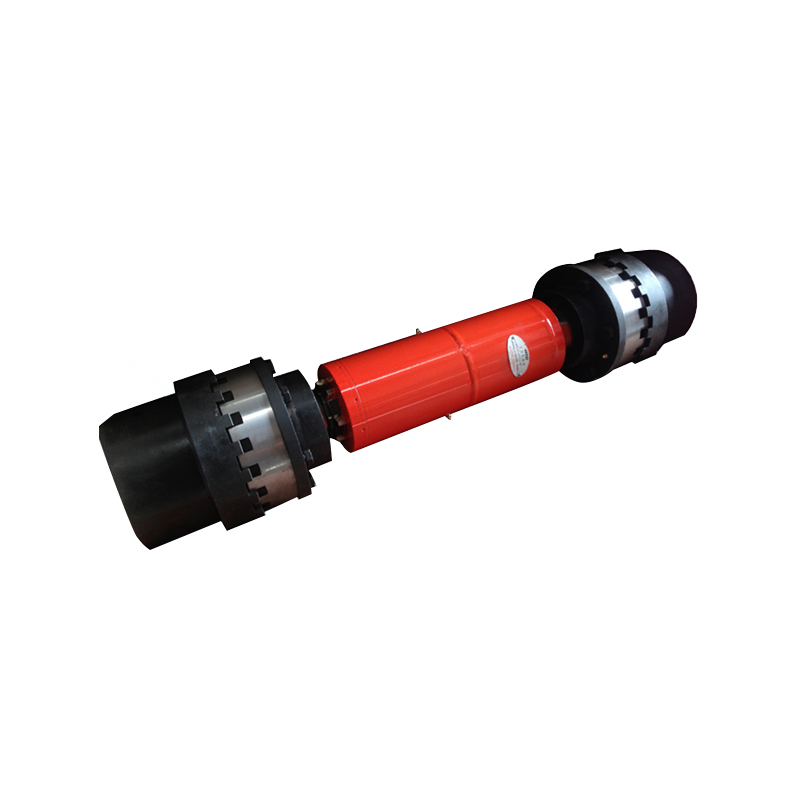

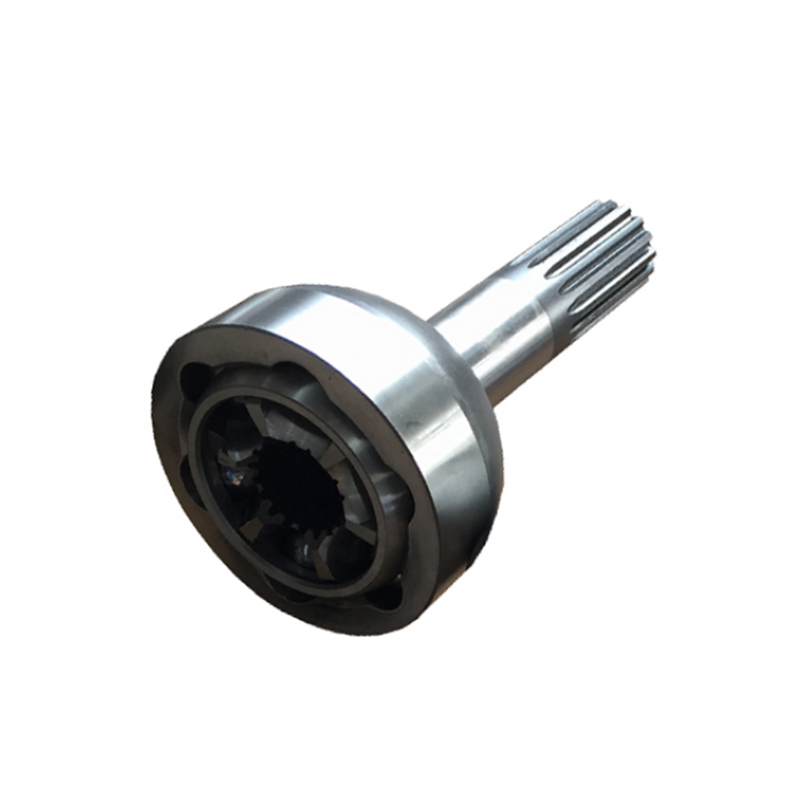

Sprzęgła uniwersalne a sprzęgła elastyczne wałów: gdzie każde wygrywa

Zamieszanie związane z zakupami wynika zwykle z nakładających się przypadków użycia. Sprzęgła elastyczne są często wybierane do izolacji drgań i kompensowania niewspółosiowości w napędach kompaktowych, natomiast sprzęgła uniwersalne są wybierane, gdy dominuje przegub kątowy i solidność przekładni.

Punkty decyzyjne ważne dla nabywców hurtowych

• Jeśli niewspółosiowość kątowa jest duża i nieunikniona, uniwersalna geometria sprzęgła zazwyczaj zapewnia bardziej przewidywalne zachowanie artykulacji.
• Jeśli priorytetem jest tłumienie drgań skrętnych i redukcja przenoszonych drgań, często preferowane są sprzęgła elastyczne z podatnymi elementami.
• W przypadku dużych obciążeń i trudnych warunków decydujące znaczenie mają dobór materiału, jakość obróbki cieplnej i równowaga dynamiczna.
• Prędkość zwiększa karę za brak równowagi ; Należy określić stopień wyważenia i koncentryczność, a nie zakładać.

W naszych własnych programach dla pól o dużym obciążeniu i dużych prędkościach koncentrujemy się na precyzyjnej produkcji, obróbce cieplnej i testach dynamicznych, aby osiągnąć stabilne zachowanie przy prędkości roboczej – w tym miejscu „wyglądające podobnie” produkty różnią się w rzeczywistej obsłudze.
