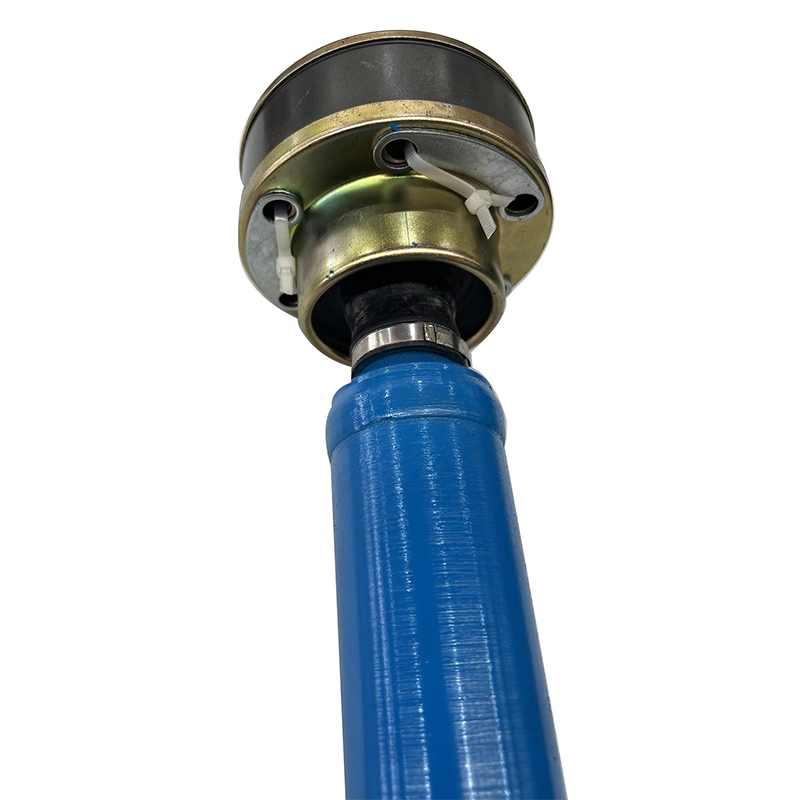

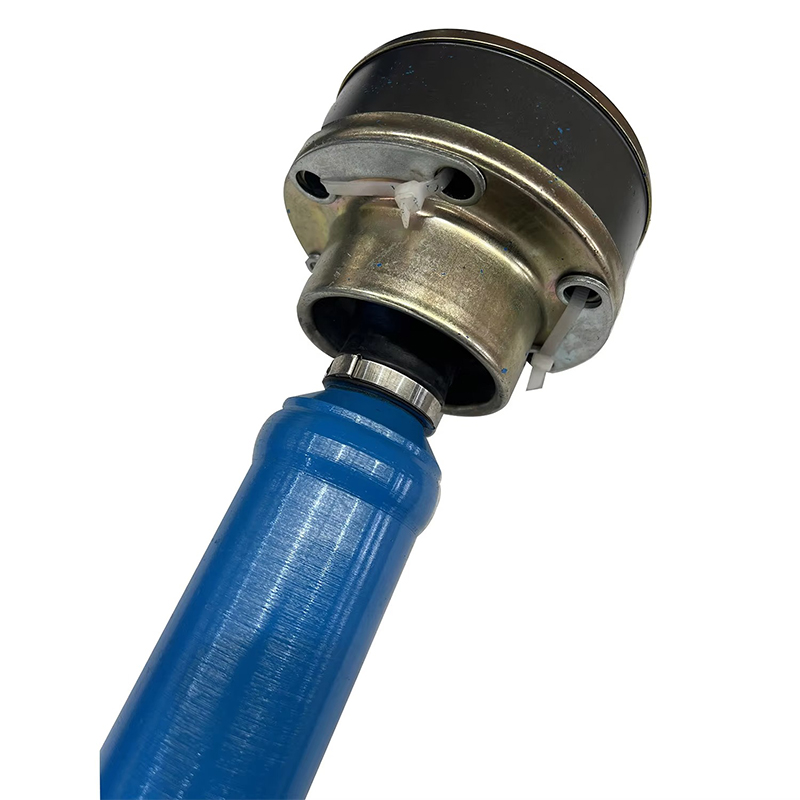

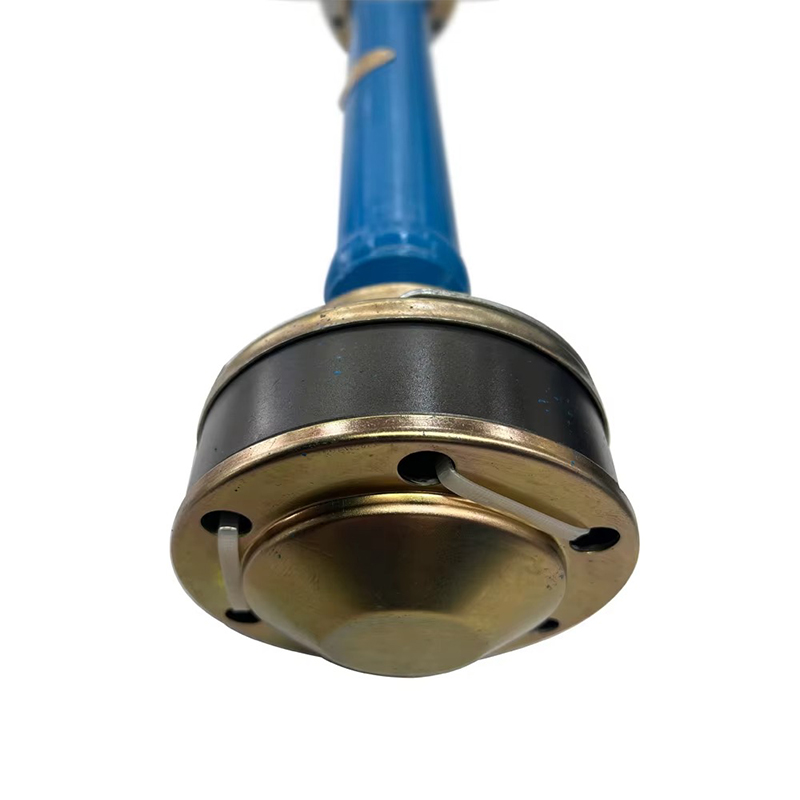

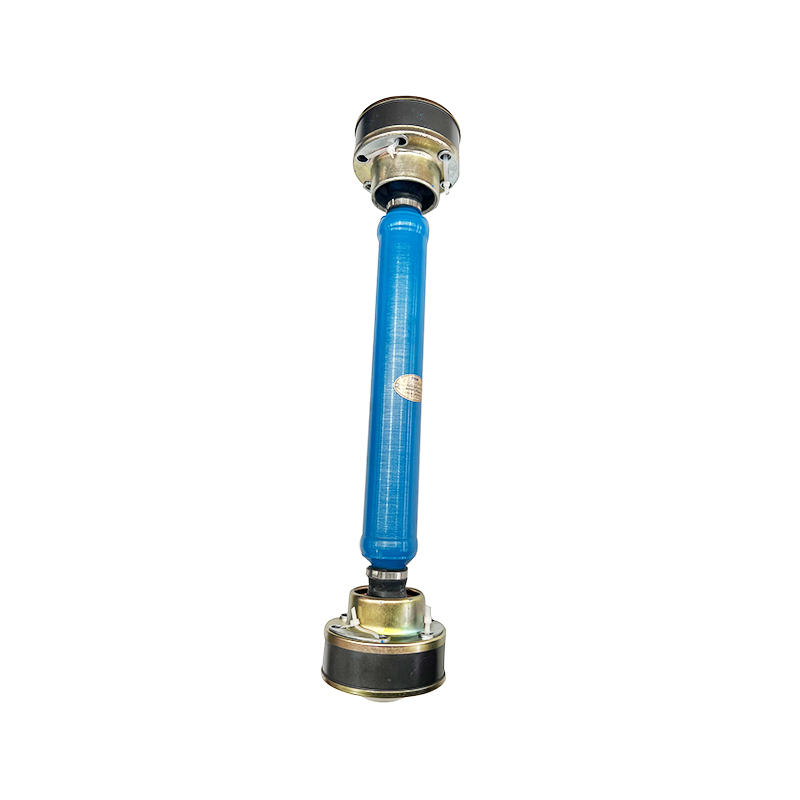

RSK-CV06-111 EL Odporny na ścieranie teleskopowy przegub o stałej prędkości do stołu probierczego

RSK-CV06-111 EL Odporny na ścieranie teleskopowy przegub o stałej prędkości do stołu probierczego

Skontaktuj się z nami
  • Specyfikacja
  • Opisz
Specyfikacja

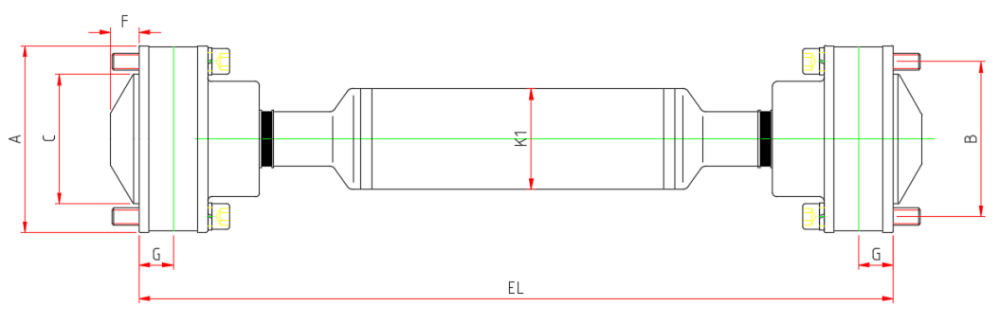

Normaa Prędkość obr./min Kąt ° ΦA-0,05 mm ΦB ±0,1 mm ΦC 0,05 mm G mm φK1 mm EL mm Rozszerzenie mm
05 8000 10 83 74 64 10.5 40 190 16
10 8000 10 94 80 64 15 50 240 12
13 8000 10 99 86 67.5 19 50 250 22
15 8000 10 108 94 81 20 60 270 16
21 8000 10 128 108 90 23 70 280 24
30 5000 10 148 128 112 24 70 340 25
32 5000 10 180 155.5 136 24 90 420 25

Normaa N.m M
Kg 		I kgm² Ct
KN.m/rad 		M
Kg 		I
Kgm² 		Ct
KN.m/rad
05 580 3 0.0012 18.6 0.19 0.00007 69.6
10 1300 4.3 0.0040 31.4 0.35 0.00019 197.9
13 1300 5 0.0050 30.3 0.35 0.00019 197.9
15 2500 6.6 0.0080 49.2 0.42 0.00034 352.3
21 3500 10.3 0.0172 76.5 0.65 0.00071 730.4
30 3500 16.3 0.0353 172.2 0.65 0.00071 730.4
32 6000 25.4 0.0824 174 0.85 0.00157 613.5

Moment obrotowy = Maksymalny moment statyczny
Prędkość = Maksymalna prędkość (większa niż prędkość podana w tabeli, wymagana jest osobna konstrukcja) Kąt = Maksymalny kąt współpracujący (nie należy go stosować do granic możliwości)
Masa = Długość minimalna Masa = Długość minimalna Masa bezwładności = Długość maksymalna
Kompensacja ciężaru = na każde 100 mm wzrostu
Kompensacja współczynnika sztywności = na 100 mm wzrostu EL = Długość użytkowa ± Rozszerzenie Rozszerzenie
