Zrozumienie Sprzęgła zębate w transporcie mocy przy dużych obciążeniach

Sprzęgła zębate to szeroko stosowane złącza mechaniczne przeznaczone do przenoszenia wysokiego momentu obrotowego pomiędzy obracającymi się wałami, które nie są idealnie współosiowe. Wykorzystując połączenie zewnętrznych zębów koła zębatego na piastach i wewnętrznych zębów koła zębatego w tulejach, sprzęgła zębate zapewniają stabilne przenoszenie momentu obrotowego, umożliwiając jednocześnie kontrolowany ruch pomiędzy wałami. Ta zasada konstrukcyjna sprawia, że ​​nadają się do stosowania w środowiskach przemysłowych, w których powszechne są wahania obciążenia, ugięcie wału i tolerancje montażowe.

W porównaniu ze sprzęgłami elastycznymi lub na bazie gumy, sprzęgła zębate skupiają się na wytrzymałości mechanicznej i sztywności skrętnej. Ich zwarta konstrukcja zapewnia wysoką gęstość mocy, która jest często wymagana w sprzęcie metalurgicznym, ciężkich przenośnikach, walcowniach i pompach wielkogabarytowych.

Zasada działania sprzęgieł zębatych

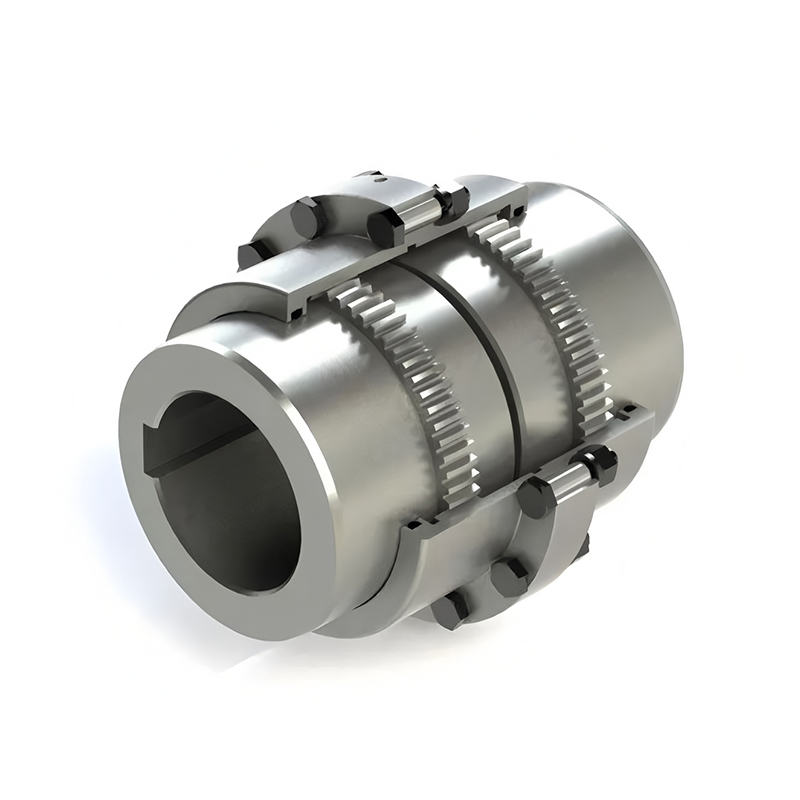

Standardowe sprzęgło zębate składa się z dwóch piast zamontowanych na wale napędowym i napędzanym oraz jednej lub dwóch tulei otaczających piasty. Piasty posiadają zewnętrzne zęby przekładni, natomiast tuleje posiadają odpowiednie wewnętrzne zęby przekładni. Moment obrotowy jest przenoszony przez ciągłe zazębienie tych zębów.

Aby skompensować niewspółosiowość wału, zęby przekładni są często koronowane. Umożliwia to nieznaczne przesuwanie się zębów podczas pracy, kompensując przemieszczenia kątowe, promieniowe i osiowe bez przerywania przenoszenia mocy. Właściwe smarowanie pomiędzy powierzchniami zębów zmniejsza tarcie i zużycie podczas tego ruchu.

Sprzęgła przekładni bębnowej i ich charakterystyka strukturalna

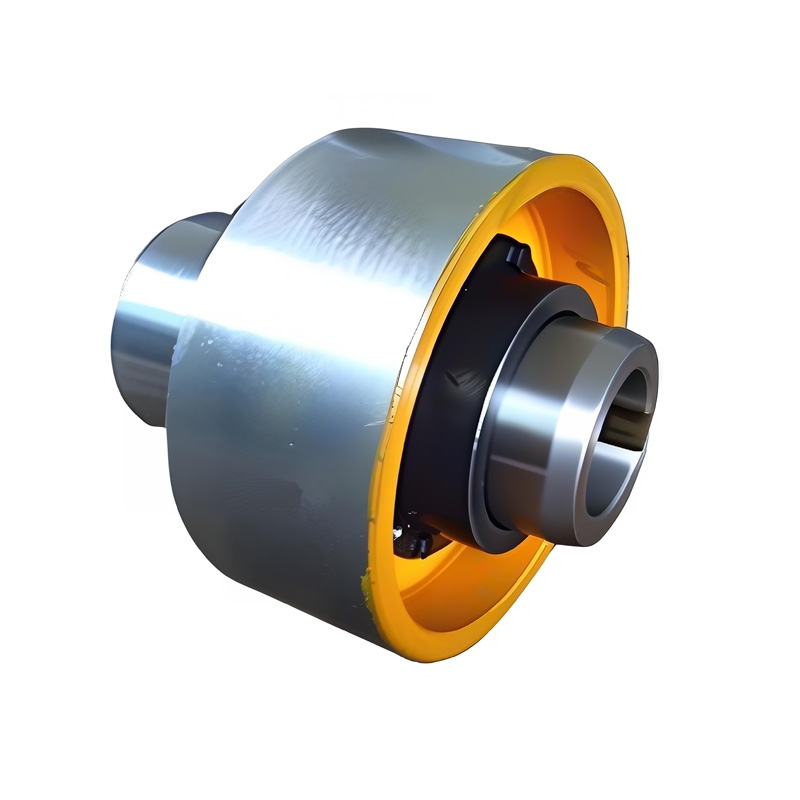

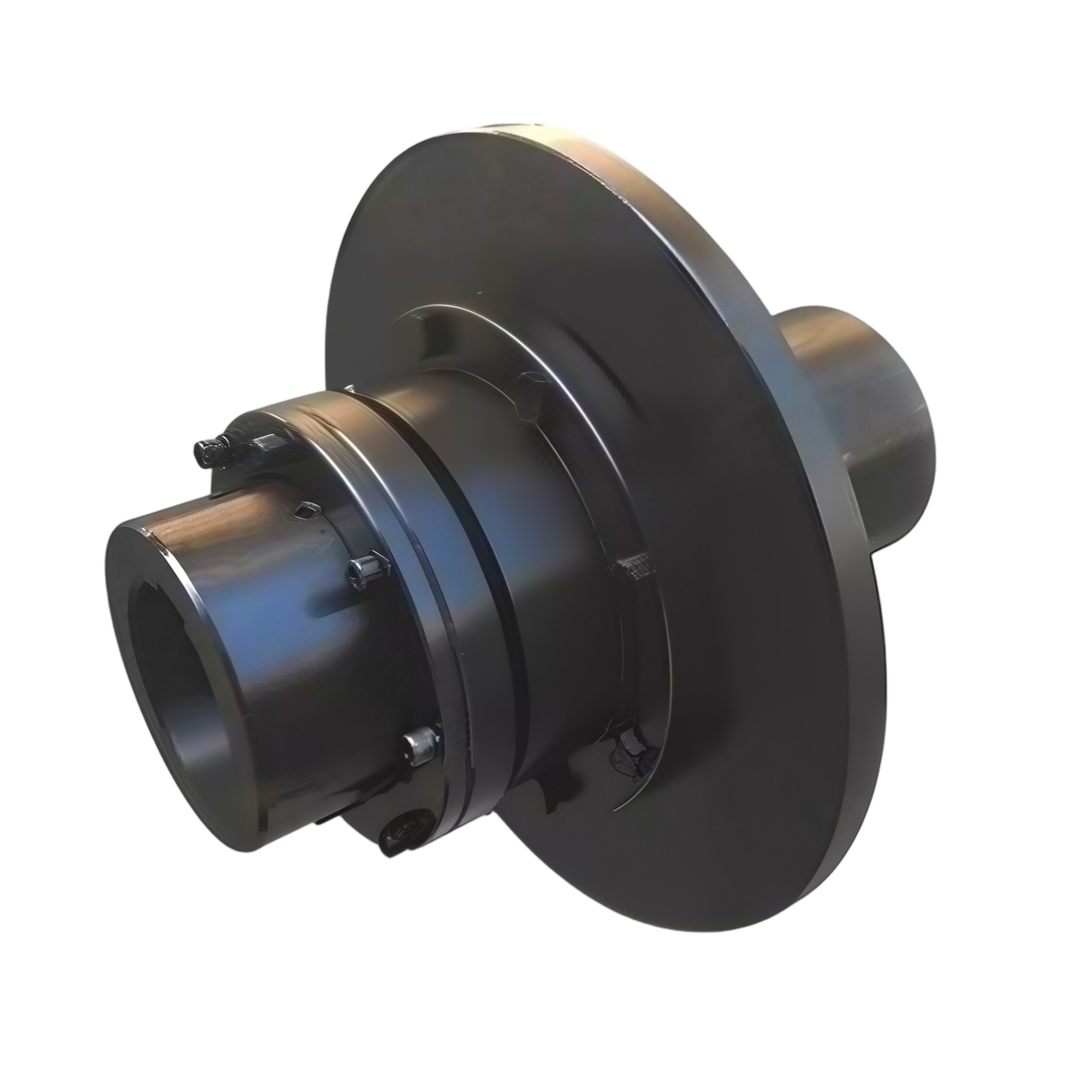

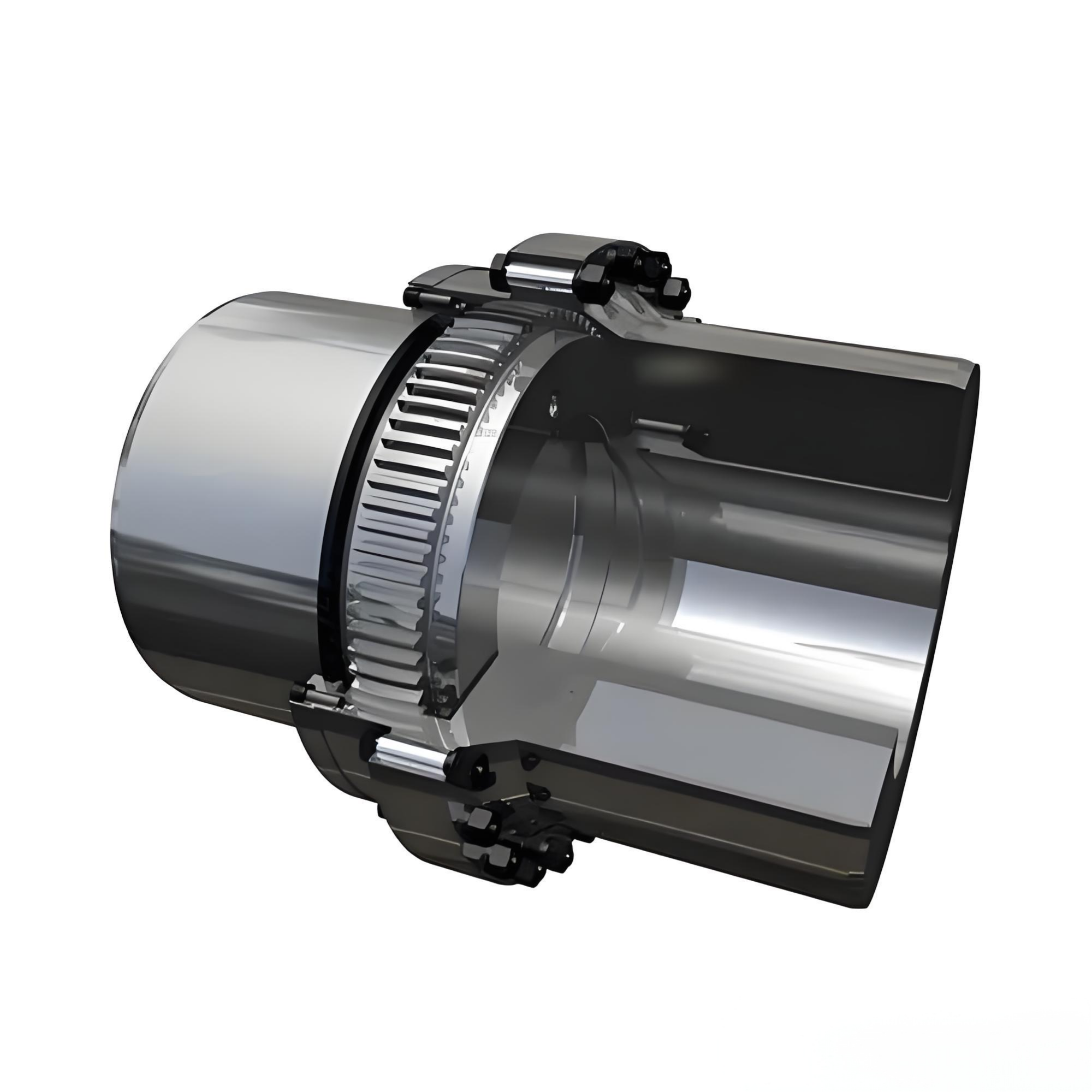

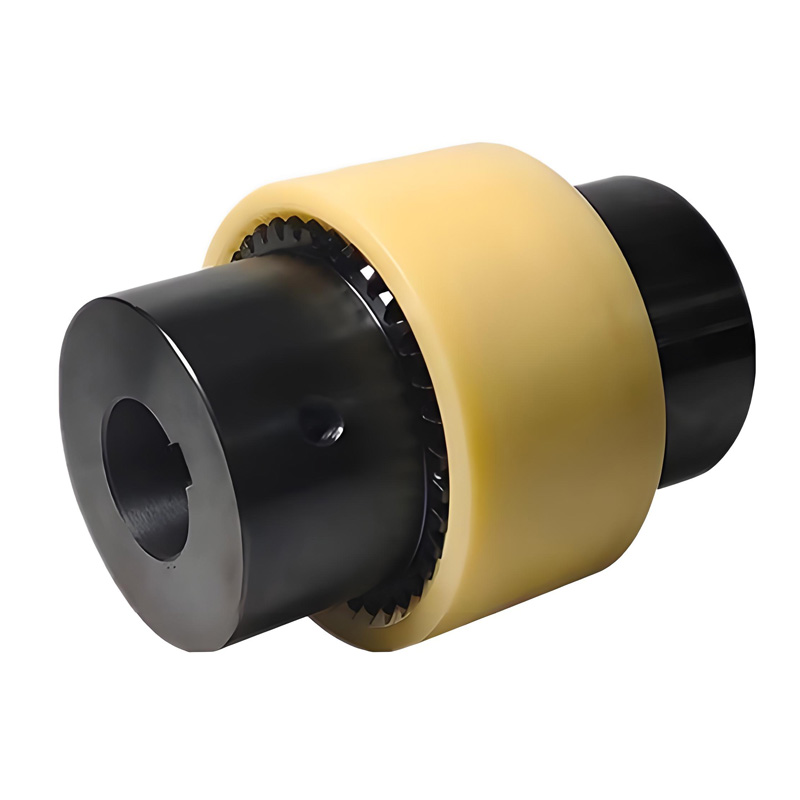

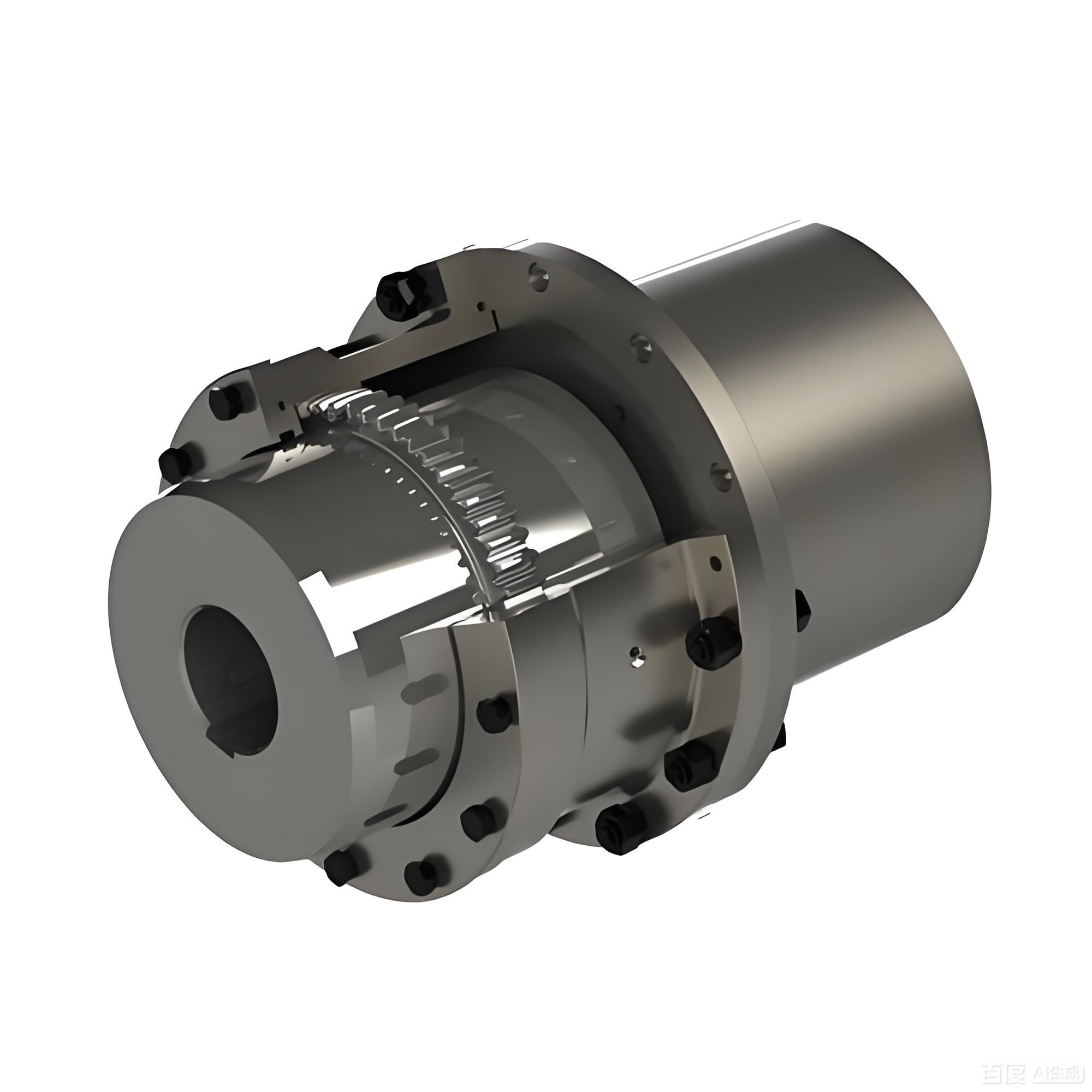

Sprzęgła bębnowe są specjalistycznym rodzajem sprzęgieł zębatych, w których tuleja przyjmuje profil w kształcie bębna. Konstrukcja ta zwiększa powierzchnię styku pomiędzy zębami przekładni podczas pracy z niewspółosiowością, rozkładając obciążenia bardziej równomiernie na powierzchni zęba.

W zastosowaniach obciążonych dużymi obciążeniami, takich jak maszyny do walcowania stali i maszyny górnicze, sprzęgła bębnowe pomagają zmniejszyć lokalne naprężenia i poprawić stabilność operacyjną. Geometria konstrukcji przekładni bębnowej umożliwia większe przemieszczenie kątowe przy jednoczesnym zachowaniu stałego przenoszenia momentu obrotowego.

Możliwości kompensacji niewspółosiowości

Jedną z podstawowych funkcji sprzęgieł zębatych i sprzęgieł bębnowych jest ich zdolność do radzenia sobie z wieloma rodzajami niewspółosiowości. Zdolność ta jest niezbędna w dużych układach mechanicznych, gdzie podczas pracy może wystąpić rozszerzalność cieplna, osiadanie fundamentów lub ugięcie wału.

• Niewspółosiowość kątowa spowodowana nachyleniem wału
• Niewspółosiowość promieniowa wynikająca z równoległego przesunięcia wału
• Przemieszczenie osiowe spowodowane rozszerzalnością cieplną lub zmianami obciążenia

Profil zęba koronowego odgrywa kluczową rolę w umożliwieniu tych ruchów, przy jednoczesnym zachowaniu stabilnego połączenia pomiędzy współpracującymi elementami.

Moment obrotowy i gęstość mocy

Sprzęgła zębate są znane ze swojej zdolności do przenoszenia bardzo wysokiego momentu obrotowego w stosunkowo małej obudowie. Kontakt metal-metal pomiędzy zębami kół zębatych pozwala im przenosić obciążenia przekraczające możliwości wielu typów sprzęgieł elastycznych.

Dzięki temu wysokiemu momentowi obrotowemu sprzęgła zębate nadają się do zastosowań, w których przestrzeń jest ograniczona, ale wymagania dotyczące mocy mechanicznej są wysokie. Sprzęgła z przekładnią bębnową dodatkowo poprawiają tę charakterystykę, poprawiając podział obciążenia w warunkach niewspółosiowości.

Przemysłowe zastosowania sprzęgieł zębatych i bębnowych

Ze względu na swoją wytrzymałość konstrukcyjną i stabilność działania, sprzęgła zębate i sprzęgła bębnowe są szeroko stosowane w przemyśle ciężkim. Ich zastosowanie wspomaga ciągłą pracę w układach narażonych na obciążenia udarowe i zmienne warunki pracy.

• Napędy walcarek w produkcji stali i metali nieżelaznych
• Duże pompy, wentylatory i sprężarki w elektrowniach i zakładach petrochemicznych
• Przenośniki i urządzenia dźwigowe w górnictwie i transporcie materiałów sypkich
• Morskie układy napędowe i urządzenia kolejowe

Uwagi dotyczące konserwacji i smarowania

Smarowanie odgrywa kluczową rolę w żywotności sprzęgieł zębatych. Smar lub olej tworzy warstwę ochronną na powierzchniach zębów przekładni, zmniejszając tarcie i minimalizując zużycie podczas ruchu względnego.

Regularna kontrola uszczelek, stanu smaru i powierzchni zębów pomaga w utrzymaniu stabilnej pracy. Prawidłowe ustawienie wałów podczas montażu również przyczynia się do zmniejszenia nietypowych obciążeń elementów sprzęgła.

Siła produkcji tkwiąca w niezawodnych sprzęgłach zębatych

Jiangsu Rokang Heavy Industry Technology Co., Ltd. rozwinęła wszechstronne możliwości produkcyjne obejmujące projektowanie mechaniczne, obróbkę precyzyjną, obróbkę cieplną i spawanie. Dzięki kompletnemu sprzętowi do przetwarzania i systemom kontroli jakości firma wspiera stałą produkcję sprzęgieł zębatych i sprzęgieł bębnowych dla wymagających środowisk przemysłowych.

Dzięki długoterminowym badaniom i współpracy z instytucjami naukowo-badawczymi Rokang rozszerzył swój asortyment produktów o rozwiązania w zakresie sprzęgieł precyzyjnych, do dużych obciążeń i do dużych prędkości. Produkty te znajdują zastosowanie w przemyśle metalurgicznym, górniczym, petrochemicznym, transportowym i morskim, spełniając różnorodne warunki pracy.

Porównanie standardowych sprzęgieł zębatych i sprzęgieł bębnowych

Wniosek

Sprzęgła zębate i sprzęgła bębnowe pozostają kluczowymi elementami systemów przenoszenia mocy o dużej wytrzymałości. Ich wytrzymałość mechaniczna, wysoki moment obrotowy i zdolność kompensowania niewspółosiowości zapewniają stabilną pracę w złożonych środowiskach przemysłowych. Te rozwiązania sprzęgające, wspierane przez zaawansowane procesy produkcyjne i doświadczenie w zakresie zastosowań, nadal odgrywają ważną rolę w nowoczesnym sprzęcie przemysłowym.
