Zespół blokujący Producenci

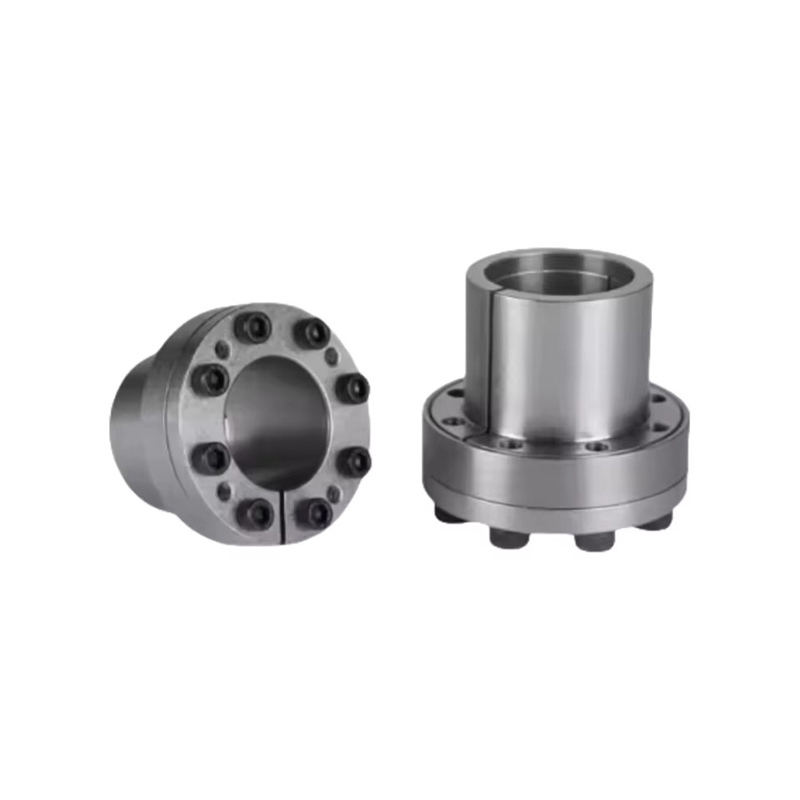

Zespół blokujący to bezkluczowe urządzenie mechaniczne, które tworzy mocne, oparte na tarciu połączenie między wałem a piastą (np. kołami zębatymi, kołami pasowymi lub kołami zamachowymi) za pomocą stożkowych pierścieni, które rozszerzają się, tworząc mocne, bezluzowe pasowanie ściskające, umożliwiające niezawodne przenoszenie momentu obrotowego i zapobiegające problemom z koncentracją naprężeń typowym dla rowków wpustowych.

Jak to działa

Komponenty: Zwykle składa się z wału drążonego, piasty i jednego lub dwóch pierścieni dociskowych (często o podwójnym stożku).

Montaż: Zespół umieszcza się pomiędzy wałem a piastą.

Zaciskanie: Śruby są dokręcane, ściągając stożkowe pierścienie do siebie, co wymusza ich promieniowe rozszerzanie.

Blokada tarcia: To promieniowe rozszerzanie wytwarza jednolitą siłę mocowania w zakresie 360 ​​stopni, generując silne pasowanie cierne (pasowanie skurczowe) pomiędzy wałem a piastą.

Kluczowe zalety

Brak rowków wpustowych: Eliminuje punkty naprężeń i zużycie związane z tradycyjnymi rowkami wpustowymi, zapobiegając powstawaniu freonów i korozji.

Wysoki moment obrotowy: Może przenosić wyższe momenty obrotowe i momenty zginające niż połączenia wpustowe, często umożliwiając stosowanie mniejszych i cieńszych wałów.

Precyzja: zapewnia wysoce koncentryczne i precyzyjne pozycjonowanie komponentów.

Wszechstronność: Dostępne w wersji samocentrującej lub niesamocentrującej, z przemieszczeniem osiowym lub bez.

Typowe zastosowania

Stosowany do montażu elementów takich jak:

Przekładnie, zębatki, koła łańcuchowe

Koła pasowe, bębny pasowe

Tarcze hamulcowe, koła zamachowe, krzywki i dźwignie

Zasadniczo jest to doskonała, niewymagająca wpustu alternatywa dla solidnych połączeń wał-piasta, idealna do wymagających zastosowań przemysłowych.

O firmie Rokang
Jiangsu Rokang Heavy Industry Technology Co., Ltd.
Jiangsu Rokang Heavy Industry Technology Co., Ltd. posiada majątek trwały o wartości ponad 80 milionów juanów oraz zespół profesjonalnych talentów w zakresie projektowania mechanicznego, precyzyjnej produkcji, obróbki cieplnej, spawania itp.; firma dysponuje kompletnym zestawem urządzeń przetwórczych oraz szeregiem systemów kontroli jakości, takich jak pomiary, badania fizykochemiczne i dynamiczne, oraz posiada wszechstronne zdolności obróbki mechanicznej. Zespół blokujący Producenci i Zespół blokujący Fabryka w Chinach. Od wielu lat firma zajmuje się badaniami, rozwojem i produkcją homokinetycznych przegubów kulowych, przegubów krzyżowych oraz sprzęgieł zębatych bębnowych. Prowadzi ścisłą współpracę naukowo-badawczą z instytutami wojskowymi i cywilnymi oraz z Katedrą Inżynierii Energetycznej Akademii Marynarki Wojennej PLA, stale rozszerzając działalność na obszary precyzyjne, o dużym obciążeniu i wysokiej prędkości. Produkty z powodzeniem zastąpiły zagraniczne marki dzięki doskonałej wydajności, a technologia procesowa osiągnęła światowy poziom. Są szeroko stosowane w dźwigach i transporcie, maszynach hutniczych, walcowaniu metali, maszynach budowlanych, górniczych, petrochemicznych, tekstylnych, okrętach wojskowych, pojazdach opancerzonych, lokomotywach kolejowych, pojazdach specjalnych i innych dziedzinach. Jakość produktów i obsługa zostały docenione przez większość użytkowników, a produkty są eksportowane do Europy, Ameryki, Rosji, Bliskiego Wschodu, Indii i innych krajów i regionów. W ostatnich latach firma skupiła się na dogłębnym rozwoju homokinetycznych przegubów kulowych, opracowując kolejno przeguby do pomp śrubowych, przeguby z kulowym rowkiem, przeguby współosiowe dwubiegowe i dwukierunkowe. Niestandardowe Zespół blokujący. Zasadniczo rozwiązuje nowe problemy, które użytkownicy napotykają podczas użytkowania. Firma zawsze kieruje się zasadą „jakość przede wszystkim, uczciwe zarządzanie i klient na pierwszym miejscu”. Jesteśmy gotowi współpracować z Państwem, oferując doskonałe produkty, atrakcyjne ceny i przemyślaną obsługę, aby wspólnie tworzyć wspaniałą karierę!

Certyfikat honorowy

Wiadomości
Wiedza branżowa

Co to jest Zespół blokujący i dlaczego ma to znaczenie w połączeniach wał-piasta

Zespół blokujący to mechaniczne urządzenie mocujące działające bez użycia klucza, służące do tworzenia wytrzymałego, opartego na tarciu połączenia pomiędzy wałem i piastą. W przeciwieństwie do tradycyjnych połączeń wpustowych, opiera się on na stożkowych pierścieniach i osiowej sile mocowania, aby wytworzyć równomierny nacisk promieniowy, umożliwiając niezawodne przenoszenie momentu obrotowego bez luzów. To sprawia, że ​​zespoły blokujące szczególnie nadają się do zastosowań wymagających dużej precyzji, dużych obciążeń i długiej żywotności.

Zasada działania zespołu blokującego

Zespół blokujący składa się zazwyczaj z wewnętrznych i zewnętrznych pierścieni stożkowych oraz zestawu śrub o dużej wytrzymałości. Po dokręceniu śrub stożkowe pierścienie są ściągane razem osiowo. Ruch ten przekształca siłę osiową w promieniowe rozszerzanie i kurczenie, wytwarzając jednolitą siłę zacisku 360 stopni pomiędzy powierzchniami wału i piasty.

Powstałe połączenie cierne działa podobnie do pasowania skurczowego, ale bez obróbki termicznej. Obciążenia momentowe i osiowe przenoszone są wyłącznie poprzez tarcie, co znacznie zmniejsza koncentrację naprężeń i poprawia odporność zmęczeniową.

Praktyczne zalety w porównaniu z połączeniami kluczowanymi

  • Eliminuje rowki wpustowe, redukując koncentrację naprężeń, fretting i korozję na wałach i piastach.
  • Większa zdolność przenoszenia momentu obrotowego w porównaniu do konwencjonalnych połączeń wpustowych tego samego rozmiaru.
  • Doskonała koncentryczność i powtarzalne pozycjonowanie, odpowiednie do maszyn szybkich i precyzyjnych.
  • Łatwa instalacja i demontaż bez uszkadzania współpracujących elementów.

Typowe zastosowania przemysłowe zespołów blokujących

Zespoły blokujące są szeroko stosowane w gałęziach przemysłu, w których niezawodne połączenia wał-piasta mają kluczowe znaczenie. Typowe zastosowania obejmują montaż przekładni, mocowanie kół pasowych i zębatek, koła zamachowe, tarcze hamulcowe i systemy bębnów pracujące pod zmiennym obciążeniem.

Przemysł Typowy sprzęt
Metalurgia Walcarki, napędy zębate
Górnictwo Przenośniki, kruszarki
Maszyny Inżynieryjne Wciągarki, wały napędowe

Możliwości produkcyjne poza niezawodnością Zespoły blokujące

Wydajność zespołu blokującego zależy w dużej mierze od precyzyjnej obróbki, doboru materiału, obróbki cieplnej i kontroli jakości. Producenci posiadający zintegrowane możliwości przetwarzania i testowania są w lepszej sytuacji, aby zapewnić stabilne współczynniki tarcia, spójne tolerancje i długoterminową niezawodność operacyjną.

Produkcja zespołów blokujących i siła techniczna

Jiangsu Rokang Heavy Industry Technology Co., Ltd. jest profesjonalnym producentem i fabryką zespołów zamków w Chinach, posiadającym środki trwałe przekraczające 80 milionów juanów. Firmę wspiera zespół techniczny specjalizujący się w projektowaniu mechanicznym, obróbce precyzyjnej, obróbce cieplnej i spawaniu, co umożliwia kompleksową kontrolę nad całym procesem produkcyjnym.

Dzięki kompletnemu wyposażeniu do obróbki i zaawansowanym systemom kontroli obejmującym pomiary wymiarowe, badania fizyczne i chemiczne oraz dynamiczną weryfikację wydajności, firma gwarantuje, że każdy zespół zamykający spełnia rygorystyczne wymagania przemysłowe.

Doświadczenie aplikacyjne i uznanie w branży

Dzięki długoterminowej współpracy z wojskowymi i cywilnymi instytucjami badawczymi firma stale rozwija się w obszarach zastosowań wymagających dużej precyzji, dużych obciążeń i dużych prędkości. Jej produkty są szeroko stosowane w sprzęcie dźwigowym i transportowym, maszynach metalurgicznych, maszynach górniczych, systemach petrochemicznych, maszynach tekstylnych, lokomotywach kolejowych, pojazdach specjalnych i sprzęcie wojskowym.

Dzięki sprawdzonej wydajności produkty Rokang z powodzeniem zastąpiły importowane marki w wielu zastosowaniach i są eksportowane do Europy, obu Ameryk, Rosji, Bliskiego Wschodu i Indii, zdobywając duże uznanie klientów za jakość i obsługę.

Wniosek: wybór odpowiedniego rozwiązania w zakresie zespołu blokującego

Zespół blokujący jest praktycznym i niezawodnym rozwiązaniem dla nowoczesnych połączeń wał-piasta, szczególnie w wymagających środowiskach przemysłowych. W połączeniu z dużymi możliwościami produkcyjnymi, rygorystyczną kontrolą jakości i doświadczeniem w rzeczywistych zastosowaniach, zapewnia długoterminową wydajność, bezpieczeństwo i efektywność kosztową dla użytkowników końcowych.
