Specyfikacja

Rozmiar (mm)	Wymiary (mm)			Obciążenie znamionowe		Ciśnienie kontaktowe (MPa)		Śruba blokująca	Waga (około kg)
Rozmiar (mm)	L1	L2	D1	Osiowy (kN)	Moment obrotowy (N·m)	Wał (MPa)	Piasta (MPa)	Dokręcanie (N·m)	Waga (około kg)
18×47×28	17	34	54	28	270	212	94	17	0.3
19×47×28	17	34	54	28	274	215	93	17	0.3
20×47×28	17	34	54	28	280	218	94	17	0.32
22×47×28	17	34	54	28	300	200	95	17	0.32
24×50×28	17	34	57	28	330	178	89	17	0.35
25×50×28	17	34	57	34	420	210	105	17	0.32
28×55×28	17	34	62	35	510	177	96	17	0.37
30×55×28	17	34	62	35	510	177	96	17	0.37
32×60×28	17	34	67	40	730	222	116	17	0.39
35×60×28	17	34	67	44	770	194	112	17	0.39
38×65×28	17	34	72	45	830	181	103	17	0.46
40×65×28	17	34	72	50	940	182	109	17	0.46
42×75×33	20	41	82	70	1590	234	130	41	0.72
45×75×33	20	41	82	70	1630	213	124	41	0.7
48×80×33	20	41	87	70	1740	198	119	41	0.8
50×80×33	20	41	87	80	1830	195	120	41	0.77
55×85×33	20	41	92	80	2210	192	125	41	0.8
60×90×33	20	41	97	80	2410	178	120	41	0.88
65×95×33	20	41	102	90	3090	192	131	41	0.93
70×110×40	24	50	117	130	4620	208	134	83	1.6
75×115×40	24	50	122	130	4900	191	123	83	1.76
80×120×40	24	50	127	130	5000	176	119	83	1.81
85×125×40	24	50	132	150	6300	195	135	83	1.9
90×130×40	24	50	137	150	6800	187	131	83	2
95×135×40	24	50	142	160	7700	191	132	83	2.1
100×145×44	26	56	152	190	9800	202	141	145	2.8
110×155×44	26	56	162	200	10300	173	125	145	3.2
120×165×44	26	56	172	220	12200	189	138	145	3.4
130×180×54	34	66	187	280	19000	177	126	145	5.1
140×190×54	34	68	197	290	20000	158	115	230	5.4

Rozmiar (mm)	Wymiary (mm)			Obciążenie znamionowe		Ciśnienie kontaktowe (MPa)		Śruba blokująca	Waga (około kg)
Rozmiar (mm)	L1	L2	D1	Osiowy (kN)	Moment obrotowy (N·m)	Wał (MPa)	Piasta (MPa)	Dokręcanie (N·m)	Waga (około kg)
150×200×54	34	68	207	340	26000	179	133	230	5.6
160×210×54	34	68	217	370	30000	141	139	230	6
170×225×64	44	78	232	380	34000	185	106	230	7.9
180×235×64	44	78	242	400	35000	130	101	230	8
190×250×64	44	78	257	460	48000	161	120	230	10
200×260×64	44	78	267	500	48000	144	110	230	10.5
220×285×72	50	88	294	587	64500	145	110	355	13.4
240×305×72	50	88	314	734	88000	165	130	355	14.3
260×325×72	50	88	334	840	114000	180	145	355	15.5
280×355×84	60	102	364	948	132000	150	120	485	22.9
300×375×84	60	102	384	1059	129000	150	125	485	24.1
320×405×101	74	121	414	1374	250000	160	120	690	36.4
340×425×101	74	121	434	1603	272500	140	130	690	38.4
360×455×116	86	138	464	1710	308000	175	115	930	46.2
380×475×116	86	138	486	1995	379000	155	125	930	55
400×495×116	86	138	504	1995	399000	150	120	930	61

Opisz

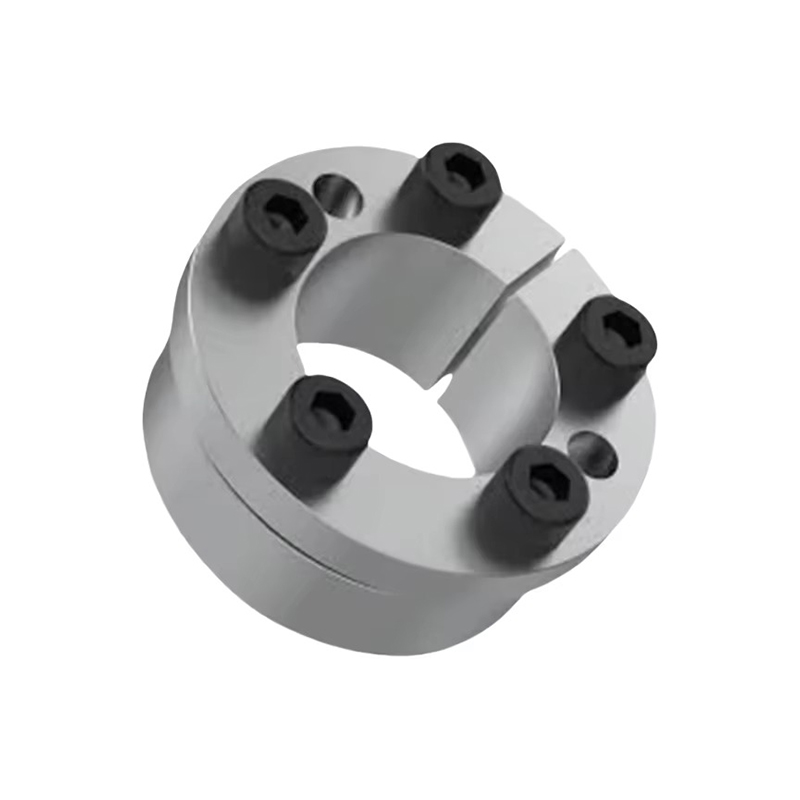

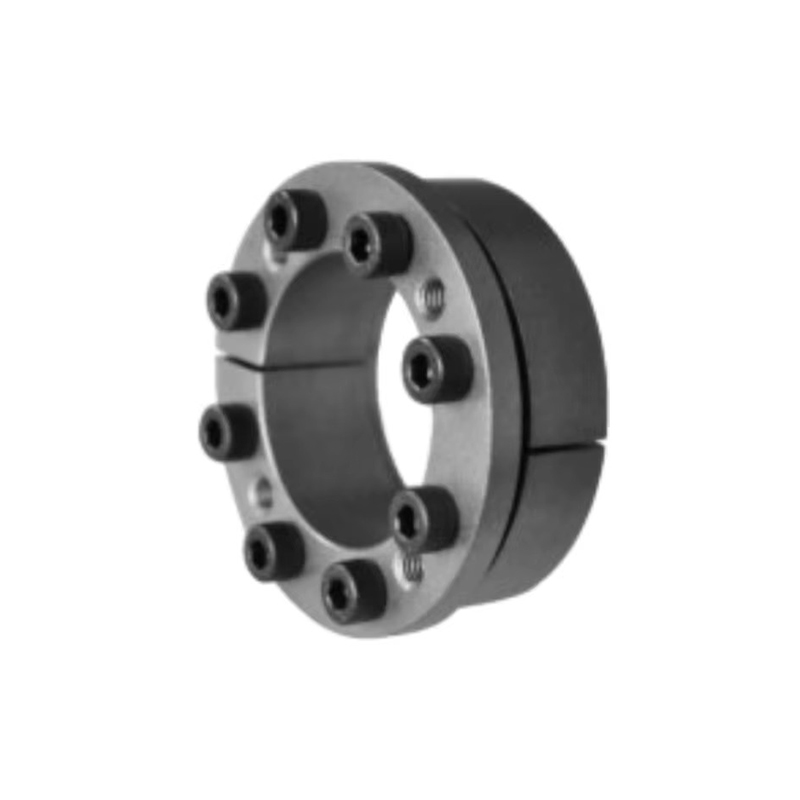

Tuleja rozprężna Z8 High Precision to precyzyjnie zaprojektowany element mechaniczny zaprojektowany w celu zapewnienia precyzyjnego dopasowania i niezawodnego działania w wymagających środowiskach przemysłowych. Ta tuleja rozprężna, wykonana z wysokiej jakości stali, łączy w sobie zaawansowane techniki produkcyjne ze zwiększoną odpornością na zmęczenie, aby zapewnić długotrwałą trwałość. Jego konstrukcja umożliwia łatwy demontaż i montaż, dzięki czemu konserwacja i wymiana są wydajne i proste.

Kluczowe cechy i zalety
Inżynieria o wysokiej precyzji: produkowane z wąskimi tolerancjami, aby zagwarantować dokładną stabilność wymiarową, zapewniając bezpieczne i spójne dopasowanie w zespołach wymagających dokładnego wyrównania.

Łatwy demontaż i montaż: Konstrukcja tulei upraszcza procesy instalacji i demontażu, redukując przestoje i koszty pracy podczas konserwacji lub modernizacji sprzętu.

Doskonała odporność na zmęczenie: Zbudowany tak, aby wytrzymywać powtarzające się cykle naprężeń bez naruszania integralności strukturalnej, znacznie wydłużając żywotność komponentu w warunkach obciążenia dynamicznego.

Zapobieganie uszkodzeniom: Wykonane z wytrzymałej stali z obróbką powierzchni, która zwiększa odporność na zużycie, korozję i uszkodzenia mechaniczne, zachowując wydajność w czasie.

Niezawodna stabilność strukturalna: Utrzymuje formę i wytrzymałość pod dużym obciążeniem i zmieniającymi się warunkami pracy, zapobiegając deformacjom i zapewniając bezpieczeństwo operacyjne.

Wszechstronna kompatybilność zastosowań: Nadaje się do integracji z różnorodnymi systemami mechanicznymi, gdzie precyzja i trwałość mają kluczowe znaczenie.

Aplikacje
Maszyny precyzyjne: idealne do stosowania w sprzęcie wymagającym dokładnego ustawienia i niezawodnego mocowania, takim jak maszyny CNC, robotyka i precyzyjne narzędzia produkcyjne.

Komponenty samochodowe: Odpowiednie do zespołów poddawanych powtarzalnym obciążeniom i wibracjom, zwiększając żywotność komponentów i zmniejszając częstotliwość konserwacji.

Sprzęt przemysłowy: Stosowany w pompach, sprężarkach i innych maszynach, w których priorytetem jest odporność na zmęczenie i łatwość konserwacji.

Przemysł lotniczy i obronny: Zastosowanie w systemach, w których precyzyjne dopasowanie i trwałość w warunkach cyklicznych naprężeń są niezbędne dla niezawodności działania.

Rozwiązania OEM: Możliwość dostosowania w celu spełnienia określonych wymagań technicznych w specjalistycznych zastosowaniach przemysłowych i mechanicznych.
