Specyfikacja

Rozmiar (mm)	Wymiary (mm)		Obciążenie znamionowe		Ciśnienie kontaktowe (MPa)		Śruba blokująca	Waga (około kg)
Rozmiar (mm)	L1	L2	Osiowy (kN)	Moment obrotowy (N·m)	Wał (MPa)	Piasta (MPa)	Dokręcanie (N·m)	Waga (około kg)
19×47×20	17	26	28	270	232	89	15	0.2
20×47×20	17	26	28	290	221	93	15	0.22
22×47×20	17	26	30	290	216	90	15	0.23
24×50×20	17	26	32	380	200	103	15	0.23
25×50×20	17	26	33	400	208	104	15	0.23
28×55×20	17	26	36	520	200	100	15	0.27
30×55×20	17	26	37	590	183	99	15	0.26
32×60×20	17	26	43	620	209	112	15	0.28
35×60×20	17	26	44	770	202	113	15	0.3
38×65×20	17	26	49	940	196	116	15	0.33
40×65×20	17	26	49	980	200	119	15	0.32
42×75×24	20	32	74	1560	193	125	37	0.57
45×75×24	20	32	74	1700	214	127	37	0.55
48×80×24	20	32	74	1830	216	122	37	0.6
50×80×24	20	32	75	1830	216	118	37	0.56
55×85×24	20	32	89	2490	198	140	37	0.65
60×90×24	20	32	92	2640	192	126	37	0.66
65×95×24	20	32	99	3240	202	136	37	0.72
70×105×28	24	38	124	4700	218	135	70	1.27
75×110×28	24	38	135	4800	185	119	70	1.33
80×120×28	24	38	137	5400	195	124	70	1.35
85×125×28	24	38	146	6300	185	130	70	1.45
90×130×28	24	38	148	6500	198	124	70	1.55
95×135×28	24	38	165	7800	173	134	70	1.65
100×145×33	29	45	187	9560	195	135	127	2.2
105×150×33	29	45	188	9750	178	125	127	2.4
110×155×33	29	45	195	10300	176	121	127	2.4
120×165×33	29	45	210	12630	175	128	127	2.6
125×170×33	29	45	210	13370	175	121	127	3.2
130×180×38	34	50	279	18030	167	116	127	3.6

Rozmiar (mm)	Wymiary (mm)		Obciążenie znamionowe		Ciśnienie kontaktowe (MPa)		Śruba blokująca	Waga (około kg)
Rozmiar (mm)	L1	L2	Osiowy (kN)	Moment obrotowy (N·m)	Wał (MPa)	Piasta (MPa)	Dokręcanie (N·m)	Waga (około kg)
140×190×38	34	50	296	20800	162	123	127	3.8
150×200×38	34	50	326	24300	166	124	127	4.1
160×210×38	34	50	351	28300	163	129	127	4.5
170×225×44	38	58	392	33100	168	119	195	5.9
180×235×44	38	58	435	47700	172	131	195	6.1
190×250×52	46	66	502	39100	155	120	195	8.5
200×260×52	46	66	522	53500	150	121	195	9
210×275×56	50	72	605	63000	157	116	300	10.1
220×285×56	50	72	605	84300	158	127	300	11
240×305×56	50	72	743	90900	162	122	300	12.4
250×315×56	50	72	737	92200	158	145	300	12.8
260×325×56	50	72	840	109200	172	120	300	19.3
280×355×66	60	84	870	125900	143	114	410	21.1
300×375×66	60	84	974	141100	147	119	410	21.5
320×405×78	72	98	1312	212800	147	126	590	29.8
340×425×78	72	98	1338	222600	159	119	590	30
360×455×90	84	112	1560	296600	134	122	790	43.5
380×475×90	84	112	1633	307000	153	115	790	46.5
400×495×90	84	112	1683	325200	136	111	790	47
420×515×90	84	112	1800	385100	136	113	790	50
440×535×102	96	126	1900	441400	126	106	1000	65
450×545×102	96	126	2000	456000	126	102	1000	66
460×565×102	96	126	2070	465900	121	107	1000	67
470×585×102	96	126	2140	510000	128	92	1000	71
480×605×102	96	126	2200	528000	124	102	1000	71
500×635×102	96	126	2260	571600	128	99	1000	73
520×640×102	96	126	2280	580000	126	107	1000	80
530×630×102	96	126	2320	568000	116	91	1000	83.6
540×650×102	96	126	2340	624000	119	99	1000	82
560×670×102	96	126	2420	673000	119	99	1000	85
580×690×102	96	126	2480	742000	121	101	1000	88
600×710×102	96	126	2570	744000	115	96	1000	91
620×730×102	96	126	2571	808000	119	96	1000	93
630×740×102	96	126	2630	817000	112	99	1000	94
640×750×102	96	126	2720	882000	117	102	1000	96
660×770×102	96	126	2730	897000	116	97	1000	99
670×780×102	96	126	2750	925000	116	101	1000	101
680×790×102	96	126	2820	961000	110	96	1000	102
700×810×102	96	126	2846	965000	115	100	1000	104
710×820×102	96	126	2930	1030000	109	95	1000	106
720×830×102	96	126	2969	1118300	109	104	1000	107
740×850×102	96	126	3090	1083000	120	95	1000	110

Opisz

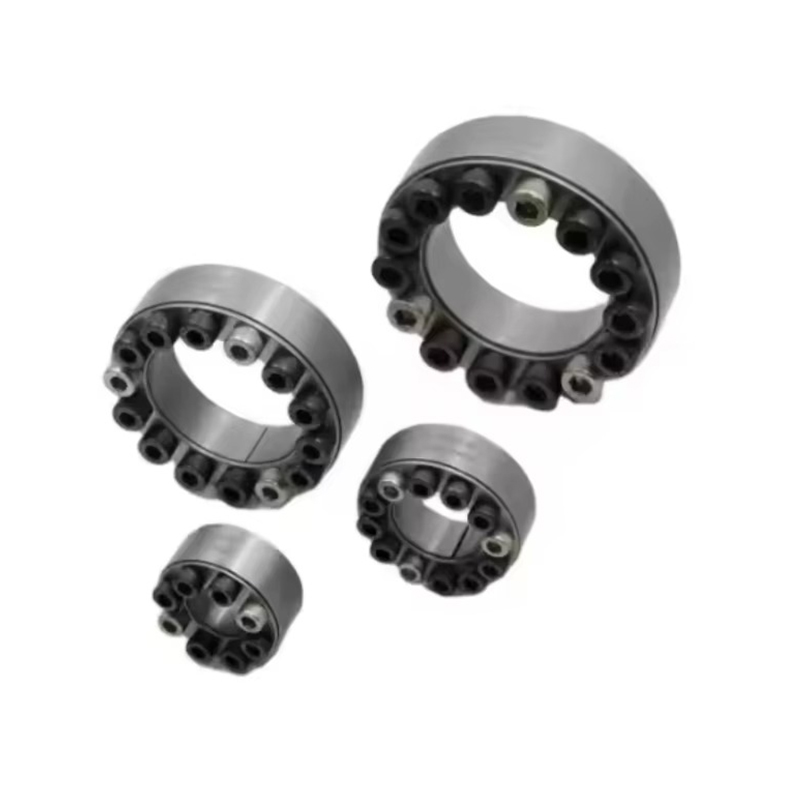

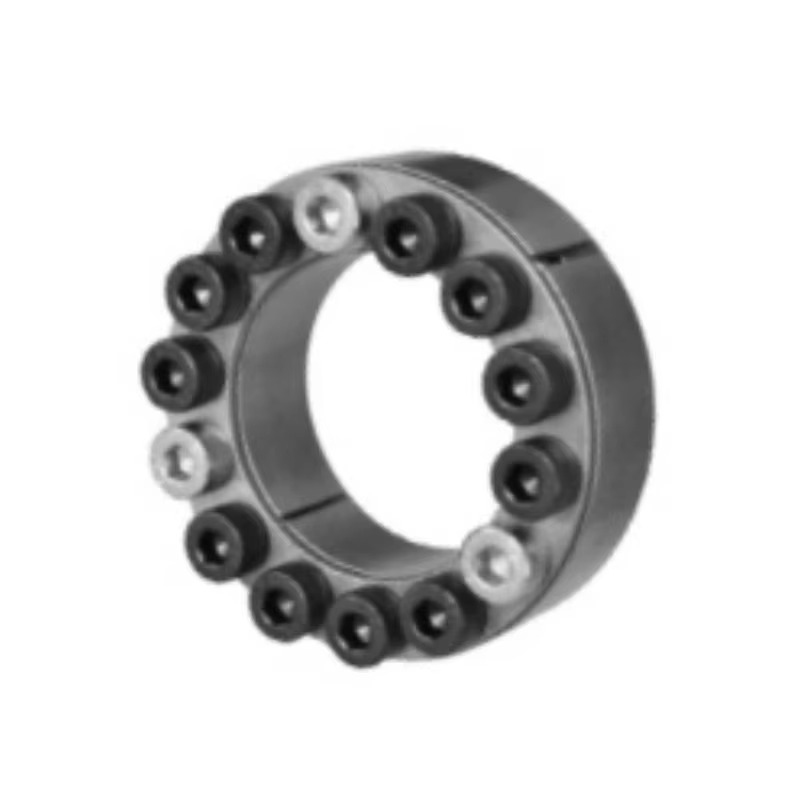

Tuleja rozprężna przekładni Z2 o wysokim momencie obrotowym to specjalistyczne mechaniczne urządzenie blokujące zaprojektowane w celu zapewnienia bezpiecznego, bezluzowego połączenia pomiędzy wałami i piastami w układach przenoszenia mocy o dużej wytrzymałości. Ta tuleja rozprężna, zaprojektowana do zastosowań wymagających wysokiego momentu obrotowego, idealnie nadaje się do stosowania w złożonych stalowych zespołach nośnych, gdzie krytyczna jest precyzja, niezawodność i łatwość konserwacji.

Kluczowe cechy i zalety
Przekładnia o wysokim momencie obrotowym
Tuleja rozprężna Z2 została specjalnie zaprojektowana do przenoszenia znacznych obciążeń momentem obrotowym bez poślizgu, dzięki czemu nadaje się do wymagających przemysłowych systemów napędowych.

Precyzyjne pozycjonowanie
Dzięki koncentrycznemu mechanizmowi zaciskającemu tuleja zapewnia doskonałą dokładność pozycjonowania osiowego i promieniowego, zapewniając stałą i pozbawioną wibracji pracę.

Łatwy montaż i demontaż
Konstrukcja pozwala na szybki montaż i demontaż bez konieczności dodatkowej obróbki czy spawania. Zmniejsza to przestoje podczas konserwacji lub rekonfiguracji systemów mechanicznych.

Samocentrujące i bezluzowe
Zasada blokowania ciernego zapewnia równomierny nacisk styku, eliminując luz i poprawiając ogólną wydajność i żywotność.

Trwała konstrukcja do złożonego załadunku
Wyprodukowana przy użyciu stali stopowej o wysokiej wytrzymałości tuleja Z2 może wytrzymać złożone, wielokierunkowe siły powszechnie spotykane w obróbce stali, walcowniach i ciężkich maszynach.

Odporność na korozję i zużycie
Dostępne są obróbki powierzchni, takie jak fosforanowanie lub cynkowanie, zwiększające odporność na korozję, dzięki czemu tuleja nadaje się do stosowania w trudnych warunkach przemysłowych.

Typowe zastosowania
Huty stali i ciężkie maszyny
Idealny do samotoków, skrzyń biegów i przenośników wymagających precyzyjnego przenoszenia momentu obrotowego w warunkach dużego obciążenia.

Pompy i kompresory
Stosowany w układach wałów napędowych, gdzie istotne jest precyzyjne ustawienie i łatwa konserwacja.

Sprzęt do przenoszenia mocy
Obsługuje sprzęgła, koła łańcuchowe i koła pasowe w zastosowaniach wymagających wysokiego momentu obrotowego i zmiennych obciążeń.

Systemy automatyki i transportu materiałów
Zapewnia bezpieczne i niezawodne punkty połączeń w ramionach robotycznych, urządzeniach podnoszących i systemach przenośników.
