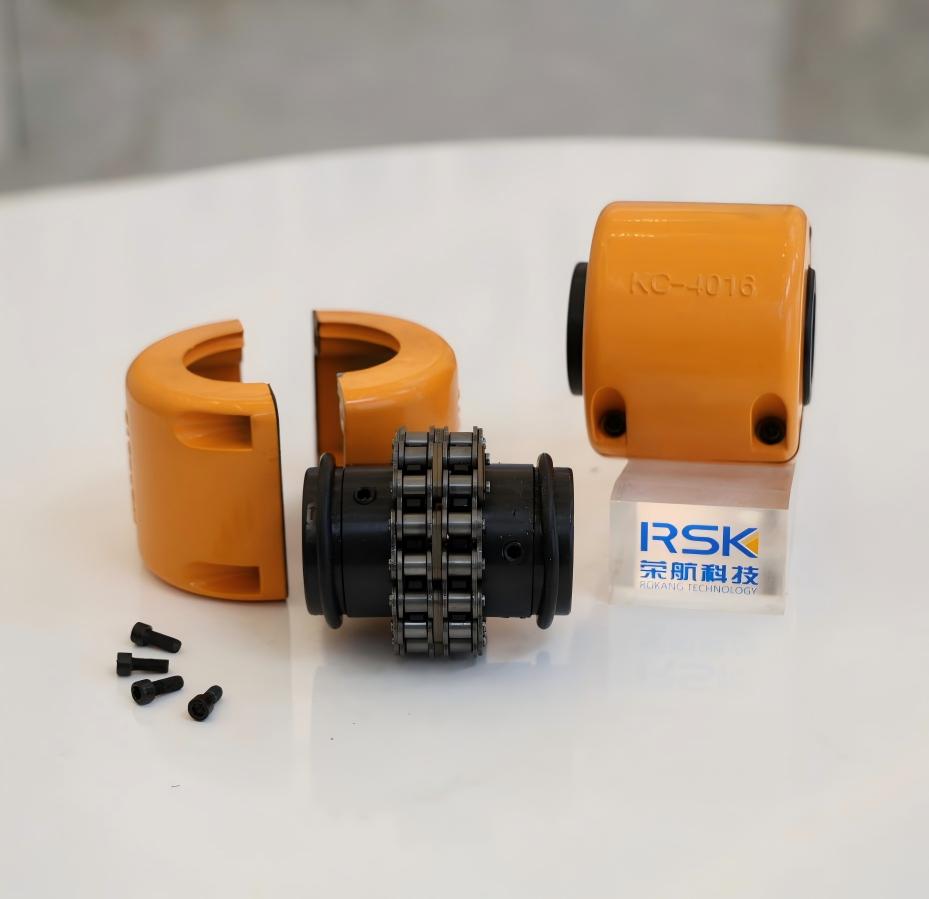

Sprzęgło łańcuchowe KC, w pełni znane jako „sprzęgło łańcuchowo-rolkowe”, to element mechaniczny przenoszący moc poprzez zazębienie dwu- lub wieloż...
Sprzęgło łańcuchowe to solidne urządzenie do przenoszenia mocy wykorzystujące dwie koła łańcuchowe i dwużyłowy łańcuch rolkowy do łączenia wałów, umożliwiające łatwe łączenie/rozłączanie i kompensowanie znacznych niewspółosiowości wałów podczas przenoszenia momentu obrotowego, odpowiednie do różnych zastosowań przemysłowych, zwłaszcza gdy smarowanie jest utrzymywane przy dużych prędkościach.
Komponenty
Koła zębate: Dwie zębatki z zębami zazębiającymi się z łańcuchem, często hartowane pod kątem trwałości.
Łańcuch rolkowy: Mocny, dwużyłowy łańcuch rolkowy owija się wokół obu zębatek.
Obudowa dzielona (opcjonalna): Dwuczęściowa obudowa zakrywająca sprzęgło w celu ochrony i smarowania, często wyposażona w pierścienie uszczelniające typu O-ring zatrzymujące smar.
Kluczowe funkcje i zalety
Łatwe połączenie: Pojedynczy sworzeń umożliwia szybki montaż i demontaż, skracając przestoje.
Wysoka trwałość: moment obrotowy jest dzielony pomiędzy łańcuchem i hartowanymi zębami koła łańcuchowego, co zapewnia niezawodne działanie.
Kompensacja niewspółosiowości: Wewnętrzne luzy pochłaniają równoległe, kątowe i osiowe niewspółosiowość pomiędzy wałami.
Kompaktowy i mocny: oferuje wysoki moment obrotowy jak na swój rozmiar.
Wszechstronność: dostępne w wykonaniu z różnych materiałów (stal, żywica) do różnych środowisk, od ogólnego przenoszenia mocy po warunki brudne lub korozyjne.
Uwagi dotyczące użytkowania
Smarowanie ma kluczowe znaczenie: wymaga odpowiedniego smaru w pokrywie, aby zapewnić pracę z dużymi prędkościami i długą żywotność; złe smarowanie może prowadzić do zerwania łańcucha.
Montaż: Właściwe ustawienie kół zębatych i wałów jest ważne dla optymalnej wydajności.
Kiedy wał kardana zaczyna wibrować lub temperatura łożysk nieoczekiwanie wzrasta, pierwszym obszarem, który należy sprawdzić, jest osiowanie. W wielu raportach serwisowych główną przyczyną nie jest wadliwy komponen...
CZYTAJ WIĘCEJNapęd przenośnika o mocy 132 kW na terenie kopalni przeszedł trzy sprzęgła w jednym sezonie operacyjnym. Każda wymiana miała ten sam rozmiar katalogowy i każda zawiodła na zębach piasty. Winą nie była jakość materi...
CZYTAJ WIĘCEJKiedy napęd przenośnika zaczyna brzęczeć zamiast stukotać lub przekładnia pompy przenosi duże obciążenie bez problemów z wibracjami, często przyczyną jest przekładnia walcowa. Dla inżynierów i zespołów konserwacyjn...
CZYTAJ WIĘCEJNapęd łańcuchowy to układ przeniesienia napędu o wymuszonym sprzęgle, który przenosi energię mechaniczną pomiędzy obracającymi się wałami poprzez zazębienie łańcucha z kołami zębatymi zwanymi zębatkami. W przeciwie...
CZYTAJ WIĘCEJSprzęgła łańcuchowe to szeroko stosowane elementy mechaniczne przeznaczone do przenoszenia momentu obrotowego pomiędzy dwoma obracającymi się wałami za pomocą kół łańcuchowych i łańcucha rolkowego. Znane ze swojej prostej konstrukcji i dużej zdolności przenoszenia obciążeń, sprzęgła łańcuchowe są powszechnie stosowane w przemysłowych układach przenoszenia mocy, gdzie wymagana jest trwałość, łatwość konserwacji i tolerancja niewspółosiowości. Ich konstrukcja sprawia, że nadają się zarówno do standardowych warunków pracy, jak i wymagających środowisk przemysłowych.
Od przenośników i mieszadeł po pompy i sprzęt do transportu materiałów, sprzęgła łańcuchowe stanowią praktyczne rozwiązanie do łączenia wałów przy jednoczesnym zachowaniu niezawodnego przenoszenia momentu obrotowego.
Typowe sprzęgło łańcuchowe składa się z dwóch kół zębatych zamontowanych na wale napędowym i napędzanym, połączonych dwużyłowym łańcuchem rolkowym. Zęby koła łańcuchowego łączą się bezpośrednio z łańcuchem, tworząc ścieżkę przenoszenia momentu obrotowego pomiędzy wałami.
W wielu konstrukcjach wokół sprzęgła montowana jest dzielona osłona ochronna. Ta osłona pomaga zachować smar, chroni łańcuch przed kurzem i zanieczyszczeniami oraz poprawia bezpieczeństwo pracy w warunkach przemysłowych.
Moment obrotowy w sprzęgle łańcuchowym przenoszony jest poprzez sprzęgnięcie łańcucha rolkowego z zębami koła łańcuchowego. Obciążenie jest rozłożone na wiele ogniw łańcucha i zębów, dzięki czemu sprzęgło może przenosić stosunkowo wysoki moment obrotowy przy swoich niewielkich rozmiarach.
Ponieważ łańcuch pracuje z luzami wewnętrznymi, sprzęgło może kompensować ruch wału, zachowując ciągłe przenoszenie mocy. Dzięki temu sprzęgła łańcuchowe nadają się do zastosowań, w których występują zmienne obciążenia lub mniej sztywne warunki montażu.
Jedną z praktycznych zalet sprzęgieł łańcuchowych jest ich zdolność do tolerowania niewspółosiowości wałów. Elastyczność zapewniana przez sprzęgnięcie łańcucha i koła zębatego pozwala sprzęgowi absorbować kilka rodzajów niewspółosiowości bez natychmiastowej awarii.
Chociaż sprzęgła łańcuchowe tolerują niewspółosiowość, prawidłowe ustawienie podczas montażu pomaga wydłużyć żywotność łańcucha i zębatki.
Sprzęgła łańcuchowe cenione są za prostotę montażu i demontażu. Łańcuch rolkowy można zazwyczaj zamontować lub zdemontować poprzez odłączenie pojedynczego sworznia, co skraca przestoje podczas konserwacji lub wymiany sprzętu.
Ta prosta obsługa sprawia, że sprzęgła łańcuchowe nadają się do zastosowań, w których oczekuje się częstych kontroli lub zmian komponentów, takich jak linie produkcyjne lub systemy transportu materiałów.
Smarowanie odgrywa kluczową rolę w działaniu i żywotności sprzęgieł łańcuchowych. Odpowiedni smar zmniejsza tarcie pomiędzy rolkami łańcucha a zębami koła łańcuchowego, minimalizując zużycie i wytwarzanie ciepła podczas pracy.
W przypadku zastosowań wymagających wyższych prędkości powszechnie stosuje się uszczelnioną pokrywę z funkcjami zatrzymywania smaru. Niewystarczające smarowanie może prowadzić do przyspieszonego zużycia łańcucha, a nawet jego pęknięcia, wpływając na niezawodność systemu.
Sprzęgła łańcuchowe są dostępne w różnych materiałach i konfiguracjach dostosowanych do różnych środowisk operacyjnych. Standardowe stalowe koła zębate i łańcuchy są szeroko stosowane w ogólnych maszynach przemysłowych ze względu na ich wytrzymałość i trwałość.
W przypadku środowisk korozyjnych lub zanieczyszczonych można wybrać alternatywne materiały lub obróbkę powierzchni w celu poprawy odporności na wilgoć, chemikalia lub cząstki ścierne. Te różnice rozszerzają użyteczność sprzęgieł łańcuchowych w różnych gałęziach przemysłu.
Sprzęgła łańcuchowe są powszechnie stosowane w maszynach, w których wymagane jest niezawodne przenoszenie momentu obrotowego i łatwość serwisowania.
Niezawodność sprzęgła łańcuchowego zależy od dokładnej obróbki koła łańcuchowego, właściwej obróbki cieplnej i stałej jakości łańcucha. Dokładność wymiarowa i twardość powierzchni bezpośrednio wpływają na rozkład obciążenia i odporność na zużycie.
Dzięki doświadczeniu w zakresie elementów przenoszenia mocy o dużej wytrzymałości firma Jiangsu Rokang Heavy Industry Technology Co., Ltd. wykorzystuje swoje możliwości produkcyjne i inżynieryjne, aby zapewnić rozwiązania w zakresie sprzęgów łańcuchowych dostosowane do szerokiego zakresu przemysłowych warunków pracy.
Sprzęgła łańcuchowe oferują trwałe i praktyczne rozwiązanie do przemysłowego przenoszenia mocy. Dzięki swojej prostej konstrukcji, wysokiemu momentowi obrotowemu, tolerancji niewspółosiowości i łatwości konserwacji pozostają niezawodnym wyborem dla wielu układów napędowych. Przy prawidłowym montażu i smarowaniu sprzęgła łańcuchowe mogą zapewnić stabilną pracę i długą żywotność w różnorodnych zastosowaniach przemysłowych.
