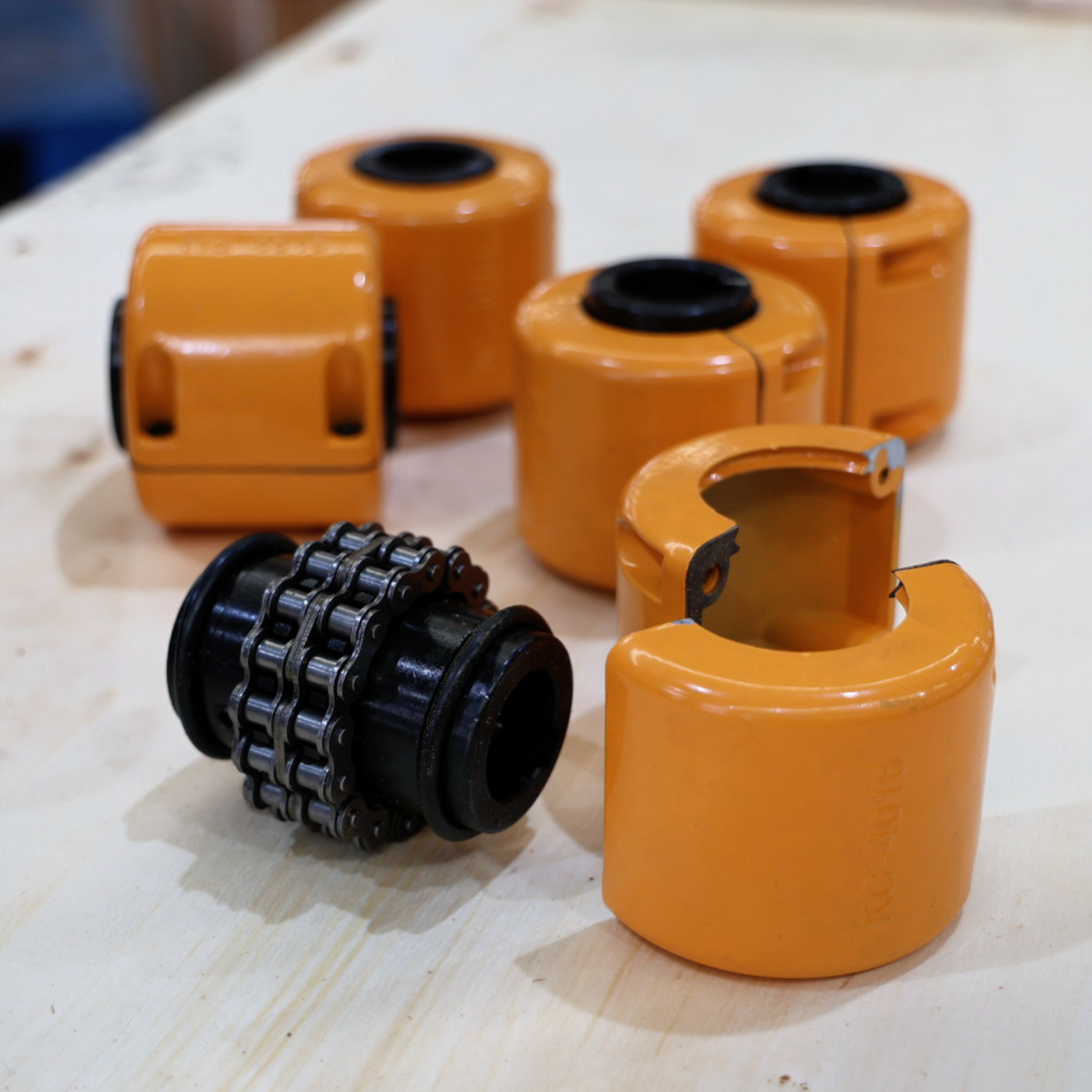

Sprzęgła łańcuchowe RSK-KC do przenoszenia mocy Łatwa instalacja Niższe wymagania dotyczące wyrównania

Skontaktuj się z nami

Specyfikacja

Prosta konstrukcja, niski koszt

Łatwa instalacja, mniejsze wymagania dotyczące wyrównania

Silna nośność

Umożliwia stosunkowo duże przemieszczenie osiowe

Prosta konserwacja (dla projektów otwartych)

Łatwy demontaż

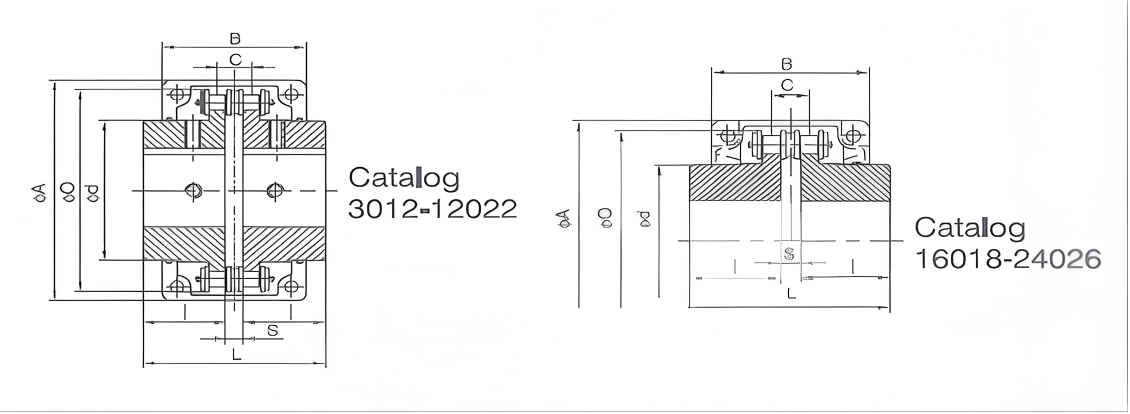

P/N

Dotyczy

Zakres

Wał

Pilota

Maks

Kątowy

(Stopień)

Śruba

Maks

Chwila obrotowy (Nm)

Maks

Rewolucja (obr/min)

Moment

Bezwładności

(kg. cm²)

Wymagane

Ilość

Smar (kg)

Waga G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Opisz

Sprzęgło łańcuchowe KC, w pełni znane jako „sprzęgło łańcuchowo-rolkowe”, to element mechaniczny przenoszący moc poprzez zazębienie dwu- lub wielożyłowych łańcuchów rolkowych z dwoma półsprzęgłami typu zębatego o tej samej liczbie zębów.

Jego podstawowa zasada opiera się na „elastyczności” łańcucha w celu kompensacji względnego przemieszczenia pomiędzy dwoma wałami, przy jednoczesnym wykorzystaniu zazębienia pomiędzy zębami koła łańcuchowego i rolkami łańcucha do przenoszenia momentu obrotowego. Należy do kategorii sprzęgieł elastycznych bez elementów elastycznych. Jego zdolność kompensacyjna wynika przede wszystkim z luzu w zawiasach łańcucha i nieodłącznej elastyczności łańcucha.

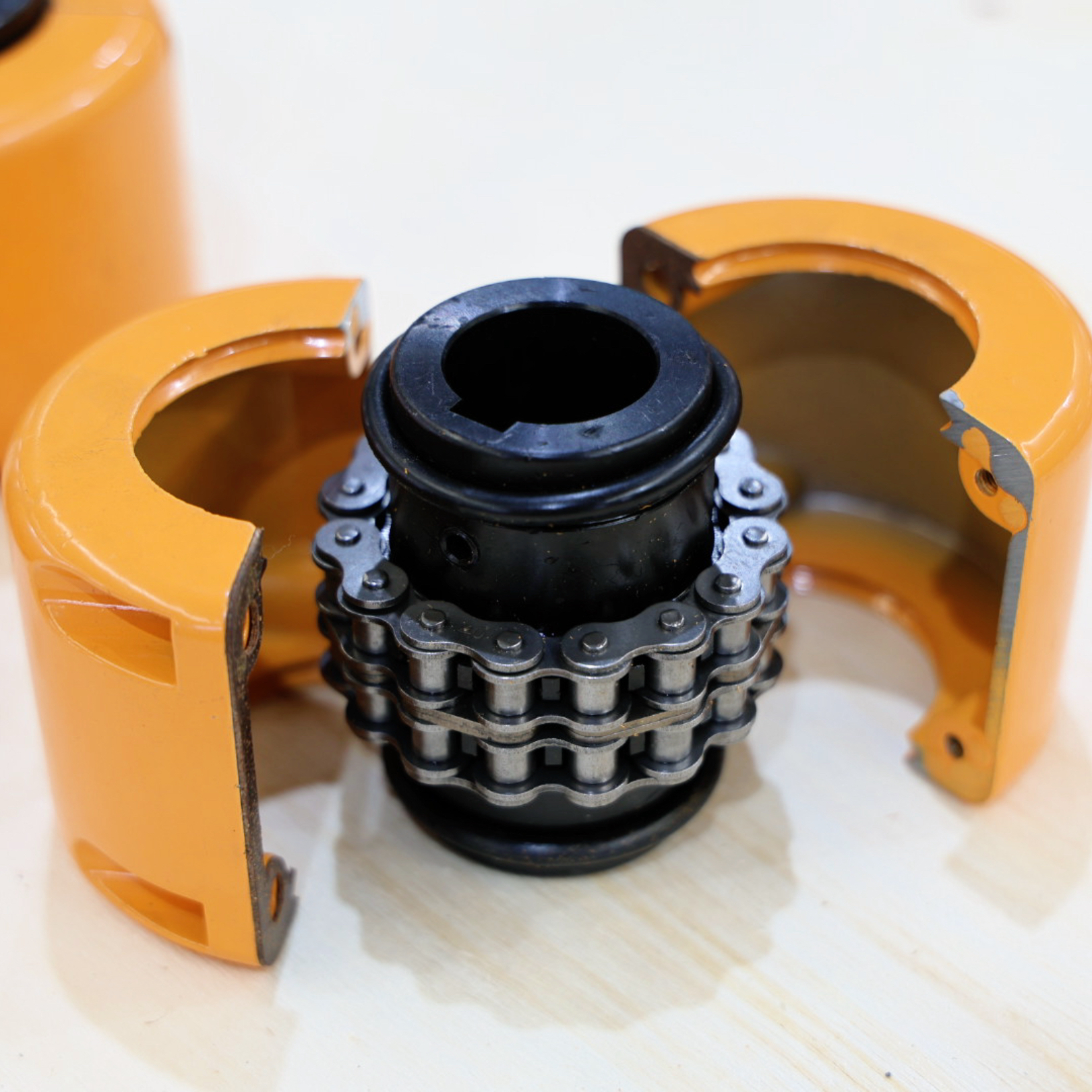

Standardowe sprzęgło łańcuchowe KC składa się głównie z następujących elementów:

Dwa półsprzęgła typu zębatego: Identyczny kształt z zębatkami, zwykle wykonane z wysokiej jakości stali stopowej i połączone z wałami napędowym i napędzanym za pomocą wpustów, tulei stożkowych itp.

Łańcuch rolkowy dwużyłowy (lub wielożyłowy): służy jako pośredni element elastyczny, owinięty wokół i zazębiający się z obydwoma półzłączami.

Osłona (Obudowa): Zwykle wykonana z dwóch dzielonych osłon metalowych (stalowych lub aluminiowych) mocowanych śrubami. Jego podstawowe funkcje to:

Osłony zabezpieczające: zapobiegają wyskakiwaniu szybko obracającego się łańcucha i spowodowaniu wypadków w przypadku pęknięcia.

Zbiornik smaru: Można go napełnić smarem, aby zapewnić ciągłe smarowanie i zapobiec rdzewieniu łańcucha.

Ochrona przed kurzem i zanieczyszczeniami: Chroni łańcuch przed zewnętrznym kurzem, wilgocią i zanieczyszczeniami.

Kluczowa charakterystyka

Prosta konstrukcja, niski koszt:

Niewiele komponentów, dojrzałe procesy produkcyjne (koła łańcuchowe i łańcuchy to części standardowe). Jest to jeden z typów sprzęgieł o najwyższym stosunku ceny do wydajności.

Łatwa instalacja, niższe wymagania dotyczące wyrównania:

Ze względu na swój naturalny luz i elastyczność, ma dobrą zdolność dostosowywania się do błędów montażu osiowego, promieniowego i kątowego (łączna niewspółosiowość) pomiędzy wałami. Montaż i osiowanie są szybsze i łatwiejsze w porównaniu do sprzęgieł zębatych lub tarczowych.

Silna nośność:

Konstrukcja łańcucha wielożyłowego może przenosić znaczny moment obrotowy, dzięki czemu nadaje się do zastosowań napędowych o średniej mocy i średnim obciążeniu.

Umożliwia stosunkowo duże przemieszczenie osiowe:

Łańcuch może ślizgać się osiowo wzdłuż zębów koła łańcuchowego, umożliwiając kompensację znacznych luzów osiowych spowodowanych rozszerzalnością cieplną lub luzami łożysk.

Prosta konserwacja (dla projektów otwartych):

Wczesne sprzęgła łańcuchowe typu otwartego, bez osłon, umożliwiały bezpośrednią obserwację zużycia i łatwe smarowanie. Nowoczesne konstrukcje z osłoną wymagają jedynie okresowego otwierania obudowy w celu kontroli i ponownego smarowania.

Łatwy demontaż:

Nie wymaga ruchu osiowego podłączonych maszyn. Proste usunięcie śrub zabezpieczających i ogniwa łączącego łańcuch (jeśli jest używane) umożliwia zdjęcie łańcucha i rozłączenie.

Podstawowe pola aplikacji

Sprzęgła łańcuchowe KC nadają się do zastosowań ekonomicznych, przy średnich i niskich prędkościach, średnich obciążeniach, wymagających pewnej kompensacji niewspółosiowości i tam, gdzie wysoka precyzja przekładni nie jest krytyczna

takie jak:

Maszyny rolnicze: Napędy do kombajnów, traktorów itp.

Urządzenia transportowe: Napędy do przenośników taśmowych, przenośników łańcuchowych.

Ogólne wyposażenie przemysłowe: Wentylatory, pompy, mieszalniki, bębny.

Maszyny budowlane: Małe mieszalnie, sprzęt dźwigowy.

Niektóre wrażliwe na koszty lekkie maszyny przemysłowe.
