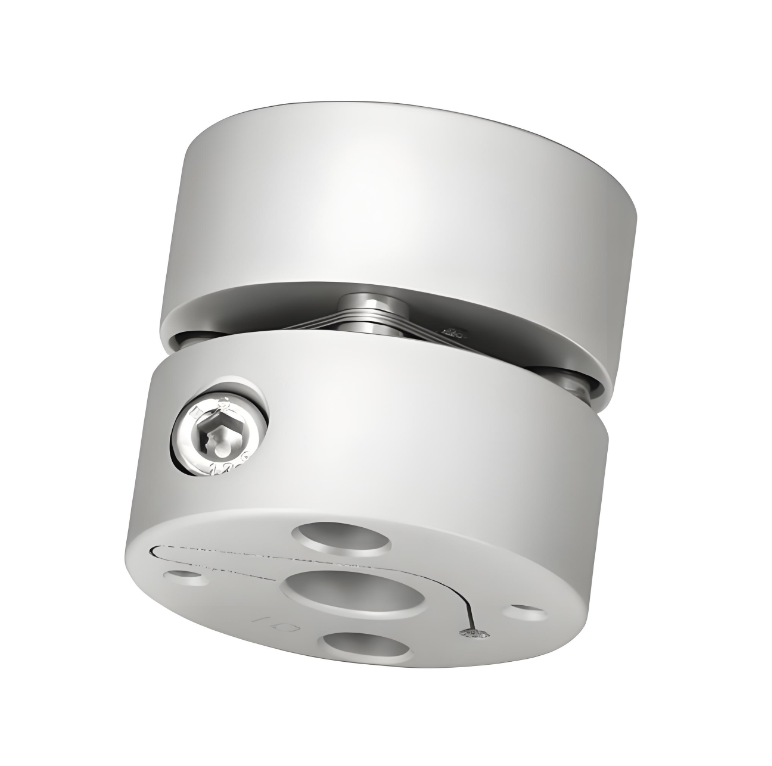

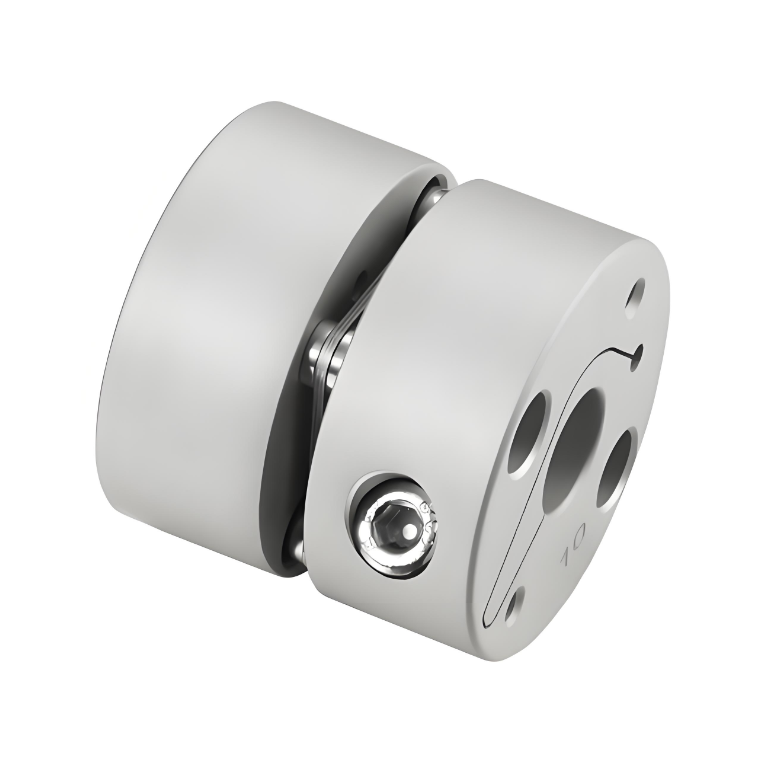

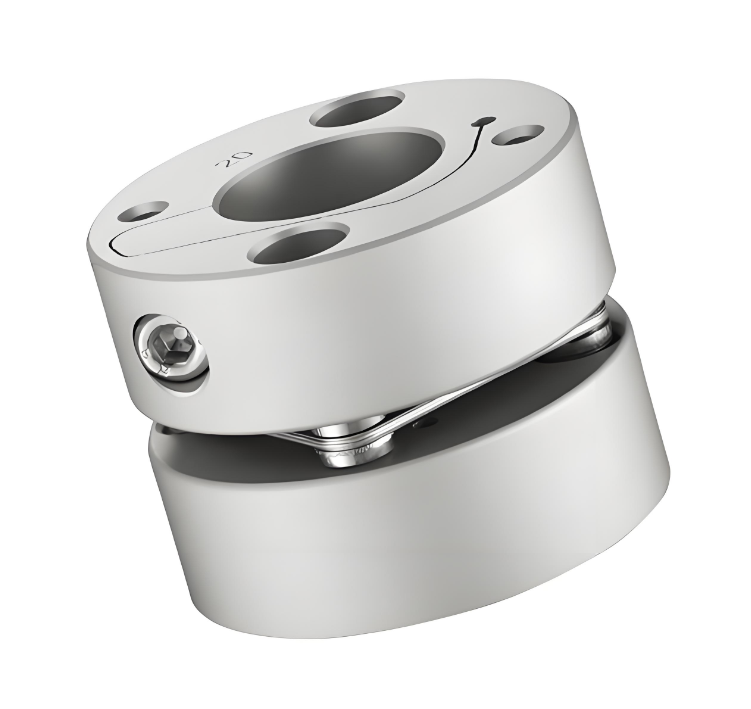

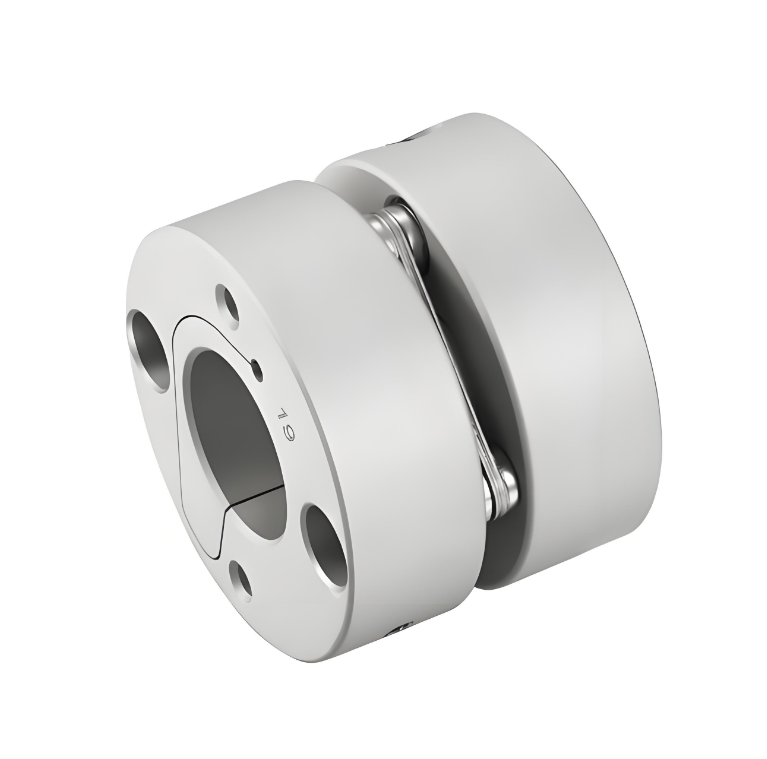

RSK-CPSM Wysoka sztywność momentu obrotowego Złącze z pojedynczą membraną ze stopu aluminium, wewnętrzne dokręcenie śruby zaciskowej

RSK-CPSM Wysoka sztywność momentu obrotowego Złącze z pojedynczą membraną ze stopu aluminium, wewnętrzne dokręcenie śruby zaciskowej

Skontaktuj się z nami
  • Specyfikacja
  • Opisz
Specyfikacja

> Tuleja wału wykonana jest ze stopu aluminium o wysokiej wytrzymałości

> Membrana wykonana jest ze stali nierdzewnej 304

> Wewnętrzne mocowanie w celu zmniejszenia błędów montażowych

> Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może wykonywać precyzyjne sterowanie

> Zaprojektowany specjalnie dla serwo, silnika krokowego

> Bezszczelinowe połączenie wału i tulei wału nadaje się do obrotów w przód i w tył

> Niska bezwładność, odpowiednia do pracy z dużą prędkością

> Metoda dokręcania wewnętrznej śruby zaciskowej

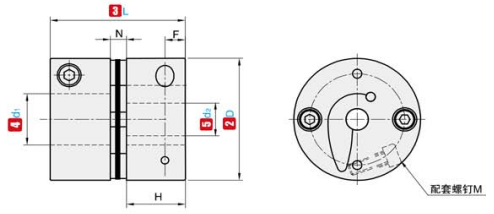

①NIE. ②D ③L ④d₁ ⑤d₂ Zakres opcjonalny N F H M Moment dokręcania śruby
(N·m)
RSK-CPSM 19 20 3 4 5 6 6,35 7 8 1.8 3.3 9.1 M2,5 1
26 26 3 4 5 6 6,35 7 8 9 9.525 10 2.6 3.9 11.35 M3 1.5
34 32 5 6 6,35 7 8 9 9,525 10 11 12 12,7 14 3.5 4.85 14.25 M4 3.5
39 34.5 8 9 9,525 10 11 12 12,7 14 15 16 4.5 5 14.9 M4 3.5
44 34.5 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 4.5 5 14.9 M4 3.5
56 45 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 5.5 6.4 19.75 M5 8

①NIE. ②D ③L Znamionowy moment obrotowy
(N·m) 		Dopuszczalna ekscentryczność
(mm) 		Dopuszczalne ugięcie
(°) 		Dopuszczalne odchylenie osiowe
(mm) 		Dopuszczalna prędkość
(obr/min) 		Statyczna sztywność odwrotna
(N·m/rad) 		Moment bezwładności Waga
(g)
RSK-CPSM 19 20 1 0.1 1 ±0,09 10000 1400 6,7 × 10⁻⁷ 12
26 26 2 0.1 1 ±0,14 10000 3700 2,2 × 10⁻⁶ 28
34 32 5 0.1 1 ±0,18 10000 5700 8,0×10⁻⁶ 61
39 34.5 10 0.1 1 ±0,23 10000 8100 2,2×10⁻⁵ 88
44 34.5 12 0.1 1 ±0,27 10000 18000 2,8×10⁻⁵ 100
56 45 25 0.1 1 ±0,36 10000 20000 1,2×10⁻⁴ 220
