Name: Nylonowe sprzęgło bębna RSK-TGL z pierścieniem wewnętrznym, doskonała amortyzacja
Rating: 5 (99 reviews)

Specyfikacja

Nylonowe sprzęgło zębate bębna z pierścieniem zębatym wewnętrznym RSK-TGL to lekki i cichy element połączenia przekładni. Jego podstawową cechą jest zastosowanie materiału nylonowego o wysokiej wytrzymałości do utworzenia wewnętrznego pierścienia zębatego, który zazębia się z zewnętrzną tuleją zębatą w kształcie bębna. Zapewnia doskonałą amortyzację, tłumienie drgań i właściwości izolacji elektrycznej, dzięki czemu nadaje się do zastosowań w precyzyjnych przekładniach o małych i średnich wymaganiach dotyczących momentu obrotowego, gdzie potrzebne jest tłumienie drgań i ochrona przed korozją elektryczną.

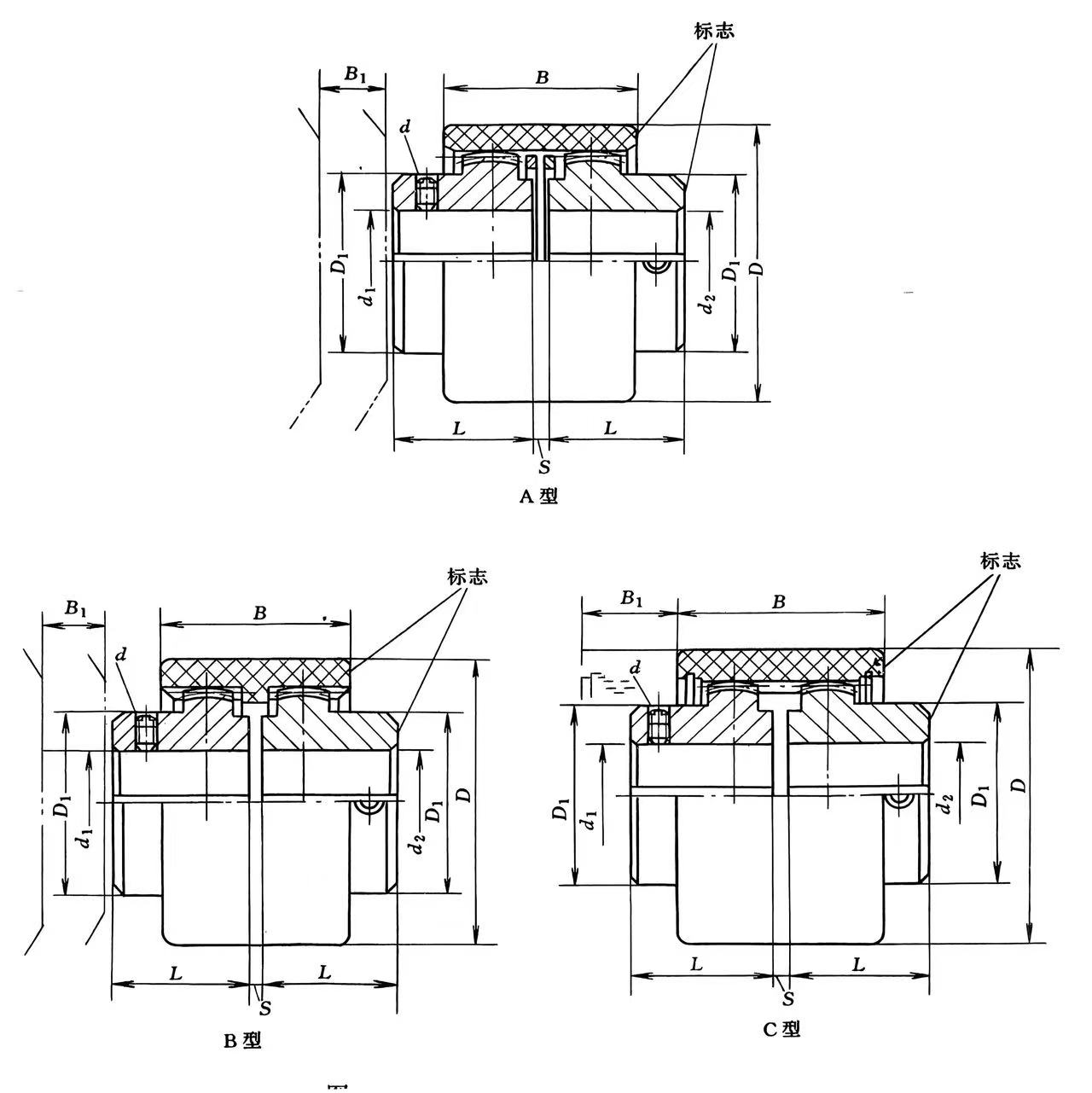

Modelka	Nominalny moment obrotowy /N·m	Dopuszczalny obrót Prędkość [n]	Średnica otworu wału	Otwór wału Długość L	D			B				S	d	Waga		Moment bezwładności I
					W kształcie litery A, B	W kształcie litery C		W kształcie litery A, B	W kształcie litery C	W kształcie litery A, B	W kształcie litery C
														W kształcie litery A W kształcie litery B	W kształcie litery C	W kształcie litery A W kształcie litery B	W kształcie litery C
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40, 42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40, 42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40, 42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40, 42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Opis

Sprzęgło zębate to mechaniczne złącze o wysokim momencie obrotowym do wałów niewspółliniowych, wykorzystujące wewnętrzne/zewnętrzne zęby przekładni w tulejach do przenoszenia mocy, kompensując niewspółosiowość kątową, promieniową i osiową, dzięki czemu idealnie nadaje się do ciężkich zastosowań przemysłowych, takich jak huty stali, pompy i przenośniki, gdzie kluczowa jest wysoka gęstość mocy i niezawodność, chociaż wymaga odpowiedniego smarowania i konserwacji w celu zapewnienia długowieczności.

Jak to działa

Elementy składowe: Do każdego wału przymocowane są dwie piasty (z zębami zewnętrznymi), połączone tulejami (z zębami wewnętrznymi).

Kompensacja niewspółosiowości: Zęby przekładni umożliwiają ruch i zginanie w celu obsługi niewspółosiowości kątowej (z boku na bok), promieniowej (przesunięcie) i osiowej (od końca do końca) pomiędzy wałami.

Przenoszenie momentu obrotowego: Duża powierzchnia styku pomiędzy zębami przekładni koronowej zapewnia efektywne przenoszenie mocy przy wysokim momencie obrotowym i wyjątkową sztywność skrętną.

Kluczowe funkcje i zalety

Wysoki moment obrotowy: Możliwość przenoszenia obciążeń o bardzo wysokim momencie obrotowym.

Kompaktowy: zapewnia wysoki stosunek mocy do masy, dzięki czemu można go umieścić w ciasnych przestrzeniach.

Niezawodny: Zapewnia długą żywotność przy właściwym smarowaniu.

Wszechstronność: Dostępne w różnych konfiguracjach (pojedyncze/podwójne sprzężenie, sztywne/elastyczne połówki) dla różnych potrzeb.

Aplikacje

Napędy walcowe (przemysł stalowy, papierniczy)

Pompy, wentylatory, przenośniki

Sprzęt do wytwarzania energii

Konserwacja

Wymaga okresowego smarowania (smaru) w celu ochrony zębów przekładni.

Prawidłowe ustawienie podczas instalacji ma kluczowe znaczenie dla niezawodności i trwałości.
