RSK BJD Synchroniczne, uniwersalne sprzęgło CVJ z koszykiem kulowym o wysokim momencie obrotowym i stałej prędkości

Kąt działania=18°

Dopuszczalne rozszerzanie 士12~±35

Połączenie z piastą kołnierzową

Podstawowe dane techniczne:

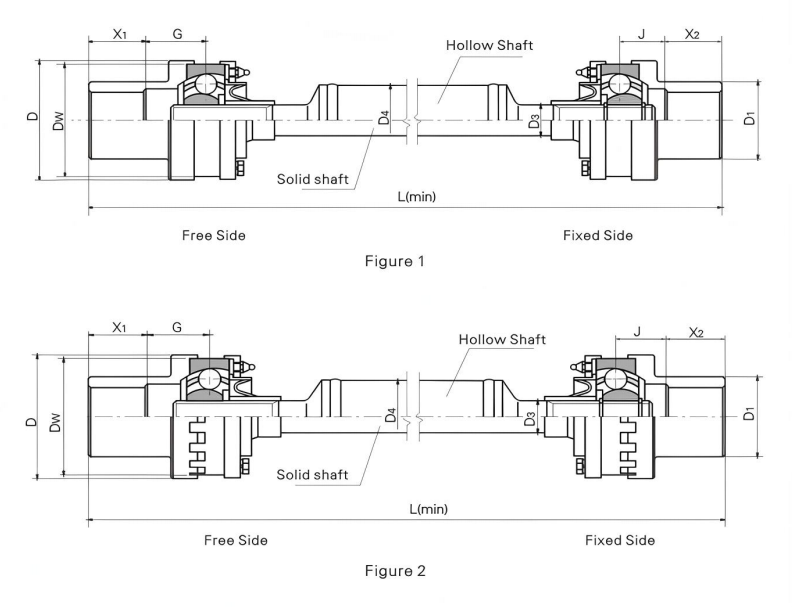

Główne wymiary:

Uwagi: X ₁ ,X ₂ to długości końcówek wałów ustalane przez klientów.

Charakterystyka i zastosowanie

Regulacja odległości montażowej i rozszerzalności osiowej odbywa się poprzez pasowanie wielowypustowe w przegubie uniwersalnym.

służy głównie do napędzania rolki dociskowej, rolki uszczelniającej rolkę szorującą, rolki napinającej wykańczającej i rolki ściskającej na sprzęcie metalurgicznym.

Symboliczny przykład: BJ125D1000

BJ: Typ BJ

125: Specyfikacja to 125

D: Typ D

1000: Długość wynosi 1000

Uniwersalne sprzęgło o stałej prędkości z koszykiem z rowkiem łukowym jest precyzyjnym elementem, który odgrywa kluczową rolę w nowoczesnych przekładniach przemysłowych. Dzięki doskonałej wydajności i niezawodnej jakości stał się idealnym wyborem w wielu scenariuszach zastosowań o wysokich wymaganiach. ​

Przegub homokinetyczny składa się głównie z podstawowych elementów, takich jak pierścień zewnętrzny koszyka kulkowego, pierścień wewnętrzny w kształcie gwiazdy, koszyk i stalowa kulka przenosząca siłę. Pierścień zewnętrzny z koszykiem kulkowym i pierścień wewnętrzny w kształcie gwiazdy są trwale połączone odpowiednio z wałem głównym i podrzędnym. Środek stalowej kulki przenoszącej siłę znajduje się w płaszczyźnie przechodzącej przez środek sprzęgła i jest umieszczony na bieżni składającej się z zewnętrznych sferycznych rowków sferycznego pierścienia zewnętrznego i zewnętrznych sferycznych rowków gwiaździstego pierścienia wewnętrznego. Środki obu kul pokrywają się dokładnie ze środkiem uniwersalnego sprzęgła, a stalowe kulki są zamontowane w okienku klatki. Tak wyrafinowana konstrukcja konstrukcyjna zapewnia, że ​​gdy zmienia się kąt pomiędzy wałem głównym i podrzędnym sprzęgła, punkt przenoszenia siły zawsze znajduje się na dwusiecznej kąta, realizując w ten sposób synchronizację prędkości pomiędzy wałem głównym i podrzędnym, co jest również podstawowym powodem, dla którego nazywa się to synchronicznym sprzęgłem uniwersalnym o stałej prędkości. ​

Pod względem wydajności to sprzęgło ma wiele zalet. Jego synchronizacja jest doskonała, co skutecznie pozwala uniknąć problemu niestabilnej pracy sprzętu spowodowanej różnicą prędkości. Ma silne działanie buforujące i redukujące wibracje, co może znacznie zmniejszyć hałas podczas procesu transmisji i stworzyć cichsze środowisko dla pracy sprzętu. Co więcej, przy tej samej średnicy obrotu i kącie nachylenia, jego nośność można zwiększyć o 0,5-1 razy w porównaniu z podobnymi produktami, które są w pełni zdolne do przenoszenia dużego momentu obrotowego. Zarówno w kierunku osiowym, jak i promieniowym ma dużą wielkość kompensacji, szczególnie w kierunku osiowym, co można osiągnąć bez zewnętrznych wypustów, co znacznie upraszcza ogólną strukturę sprzętu. Ponadto sprzęgło ma również zalety nowatorskiej konstrukcji, lekkości, dobrej przetwarzalności itp., co jest wygodne w produkcji masowej i pomaga obniżyć koszty. Jednocześnie jest niezawodny w działaniu, łatwy w montażu i demontażu, łatwy w codziennej konserwacji i ma długą żywotność. Niezależnie od tego, czy chodzi o duże obciążenie przy niskiej prędkości, czy o wysoką prędkość transmisji, z łatwością sobie z tym poradzi. ​

Synchroniczne sprzęgło uniwersalne o stałej prędkości o wysokim momencie obrotowym i stałym koszyku jest szeroko stosowane w wielu gałęziach przemysłu, takich jak metalurgia, górnictwo, maszyny inżynieryjne, petrochemia itp. W wielkogabarytowych urządzeniach do walcowania stali w przemyśle metalurgicznym może stabilnie przenosić duży moment obrotowy, aby zapewnić wydajność i dokładność procesu walcowania stali; w sprzęcie do kopania i transportu maszyn górniczych może dostosować się do złożonych warunków pracy, aby zapewnić stabilne i niezawodne przenoszenie mocy; w operacjach podnoszenia i kopania maszyn inżynieryjnych zapewnia silne wsparcie dla dużej mocy wyjściowej sprzętu; w wielkoskalowych urządzeniach do mieszania i przenoszenia w przemyśle petrochemicznym odgrywa kluczową rolę w transmisji.
