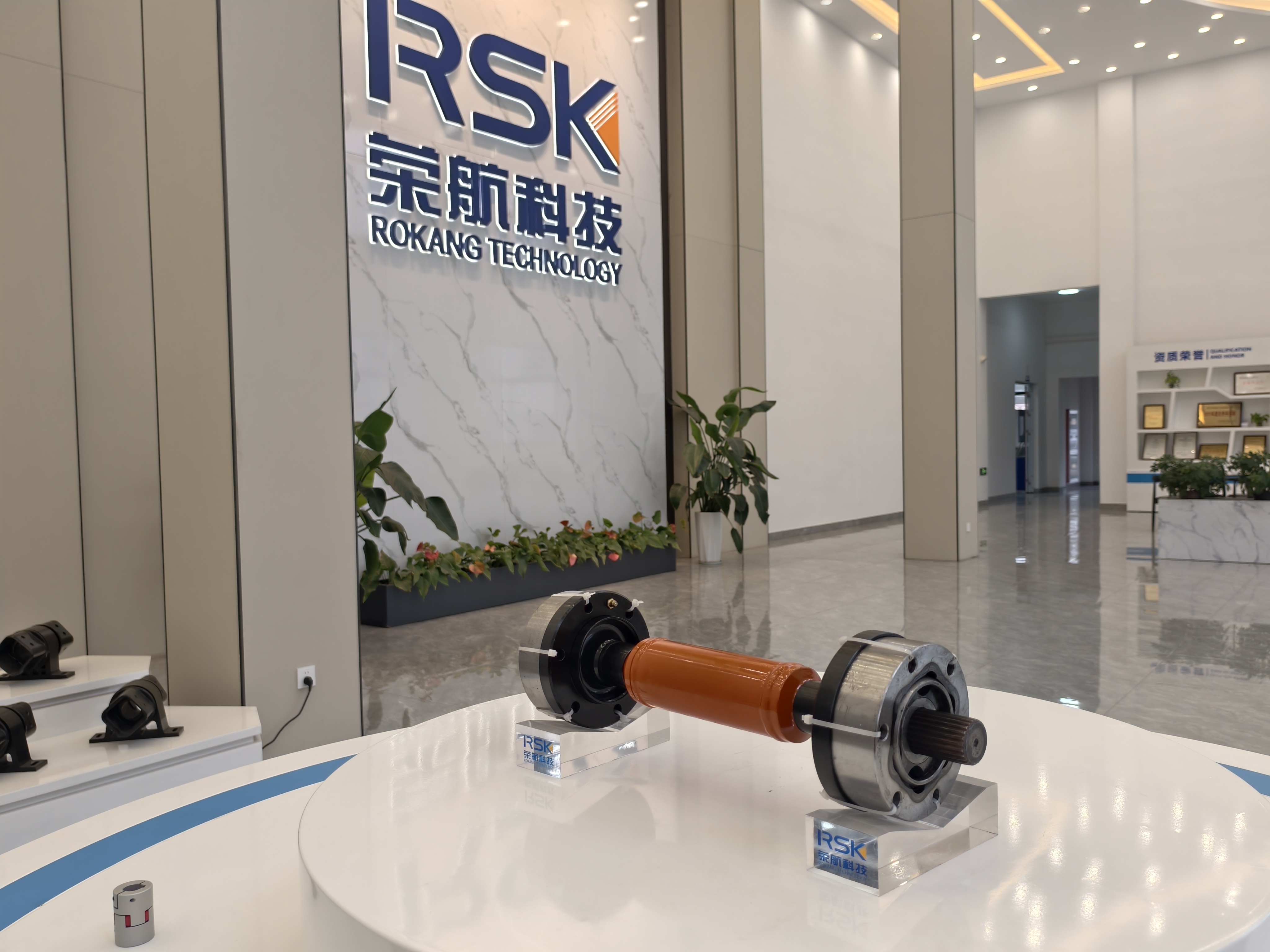

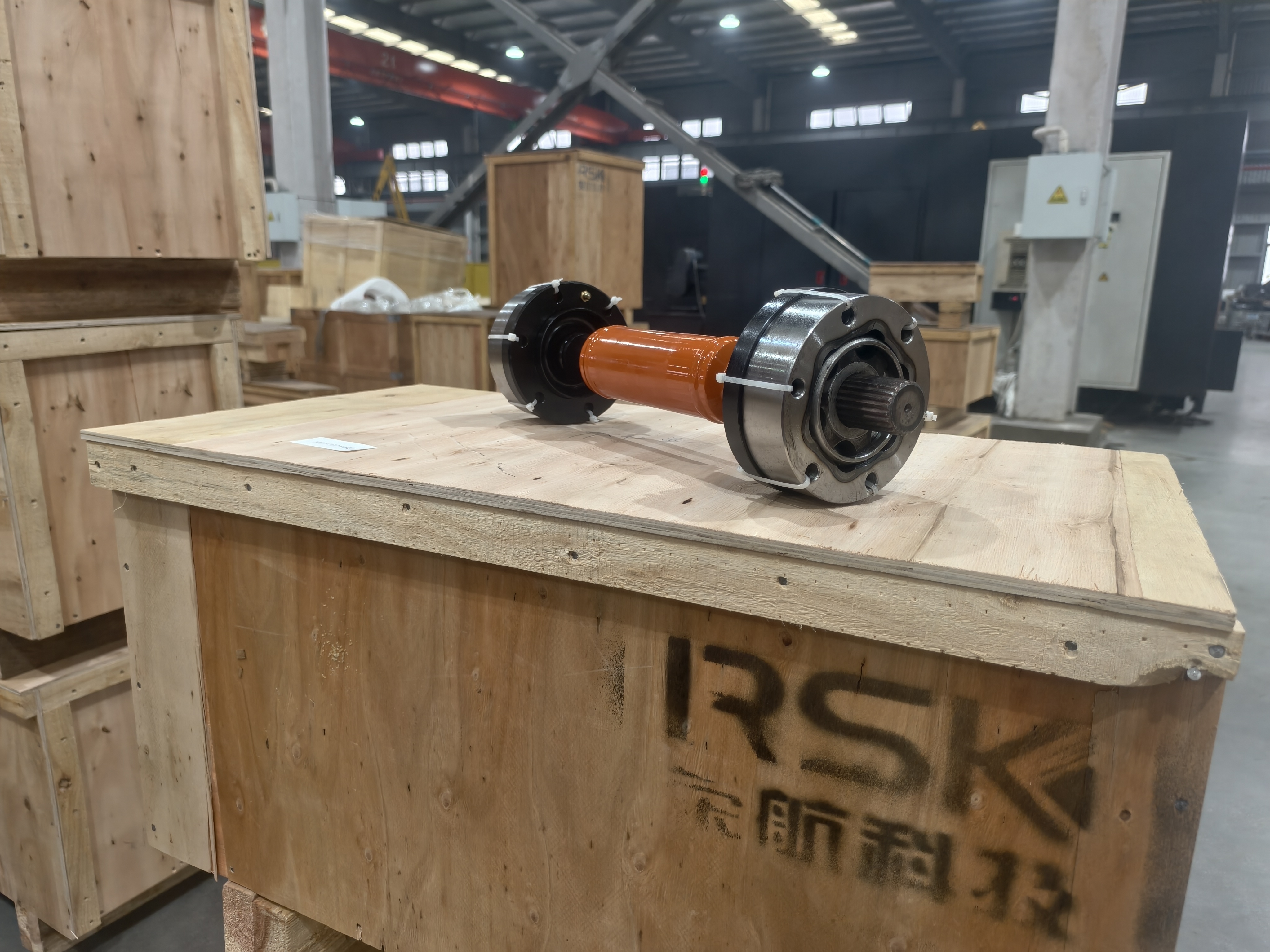

Specyfikacja

Kąt działania ≤18°

Dopuszczalna ekspansja±12~±35

Podstawowe dane techniczne:

Wpisz	Schemat	Nominalny moment obrotowy (N·m)	Moment zmęczeniowy (N·m)	Dopuszczalny kąt pracy		Rozszerzenie Δ	Moment bezwładności GD³ J × 10 ^-3 (kg·m²)
				Dopuszczalny kąt pracy			L=500	L=1000	Co 100 więcej długości
				W rotacji	W spoczynku		Solidny wał	Wał pusty	Solidny wał	Wał pusty
BJ75DF	Rysunek 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Rysunek 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Rysunek 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Rysunek 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Rysunek 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Rysunek 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Rysunek 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Rysunek 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Rysunek 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

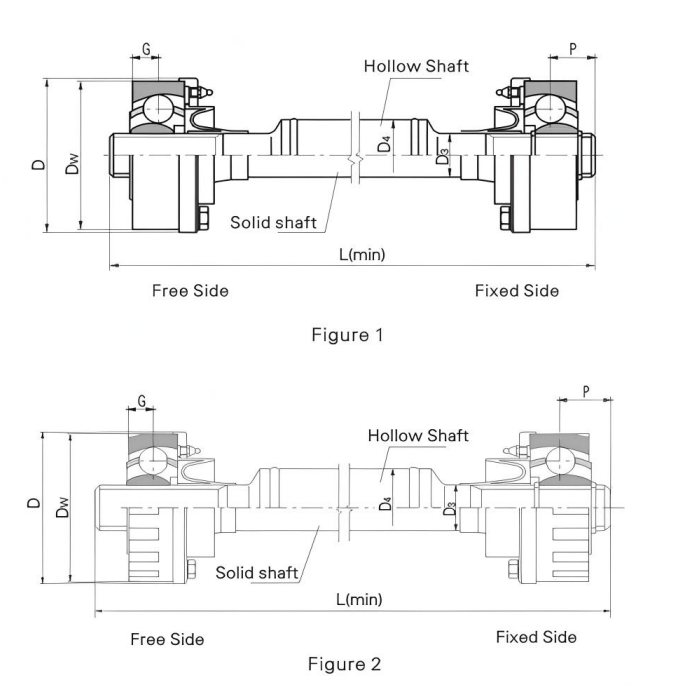

Główne wymiary:

Wpisz	Schemat	Dw	D	G	P	Solidny wał D3	Wał pusty D4	L(min)
Wpisz	Schemat	Dw	D	G	P	Solidny wał D3	Wał pusty D4	Solidny wał	Wał pusty
BJ75DF	Rysunek 1	80	85	12.2	16	22	50	145	505
BJ95DF	Rysunek 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Rysunek 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Rysunek 1	146	151	24.1	28	46	76	250	705
BJ175DF	Rysunek 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Rysunek 2	190	196	30	40	60	102	335	805
BJ225DF	Rysunek 2	212	218	32.5	48	66	102	375	805
BJ250DF	Rysunek 2	230	238	37.5	53	76	140	395	805
BJ300DF	Rysunek 2	266.7	273	42	65	84	140	445	805

Charakterystyka i zastosowanie

Regulacja odległości montażowej i rozszerzalności osiowej odbywa się poprzez pasowanie wielowypustowe w przegubie uniwersalnym.

Stosowany jest głównie do napędzania rolki dociskowej, rolki uszczelniającej rolkę szorującą, rolki napinającej wykańczającej i rolki ściskającej na sprzęcie metalurgicznym.

Symboliczny przykład: BJ125DF1000

BJ: Typ BJ

125: Specyfikacja to 125

DF: Typ DF

1000: Długość wynosi 1000

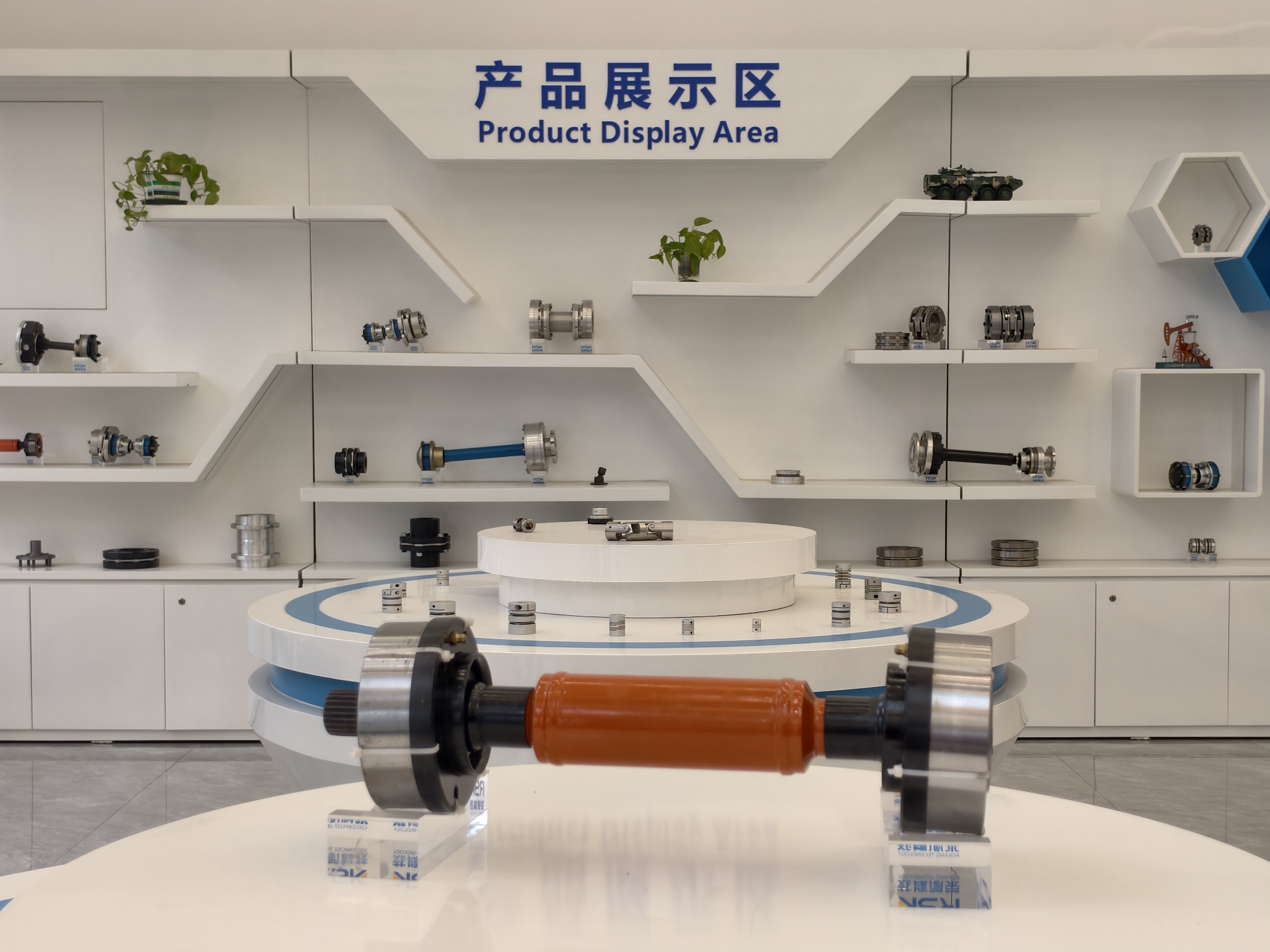

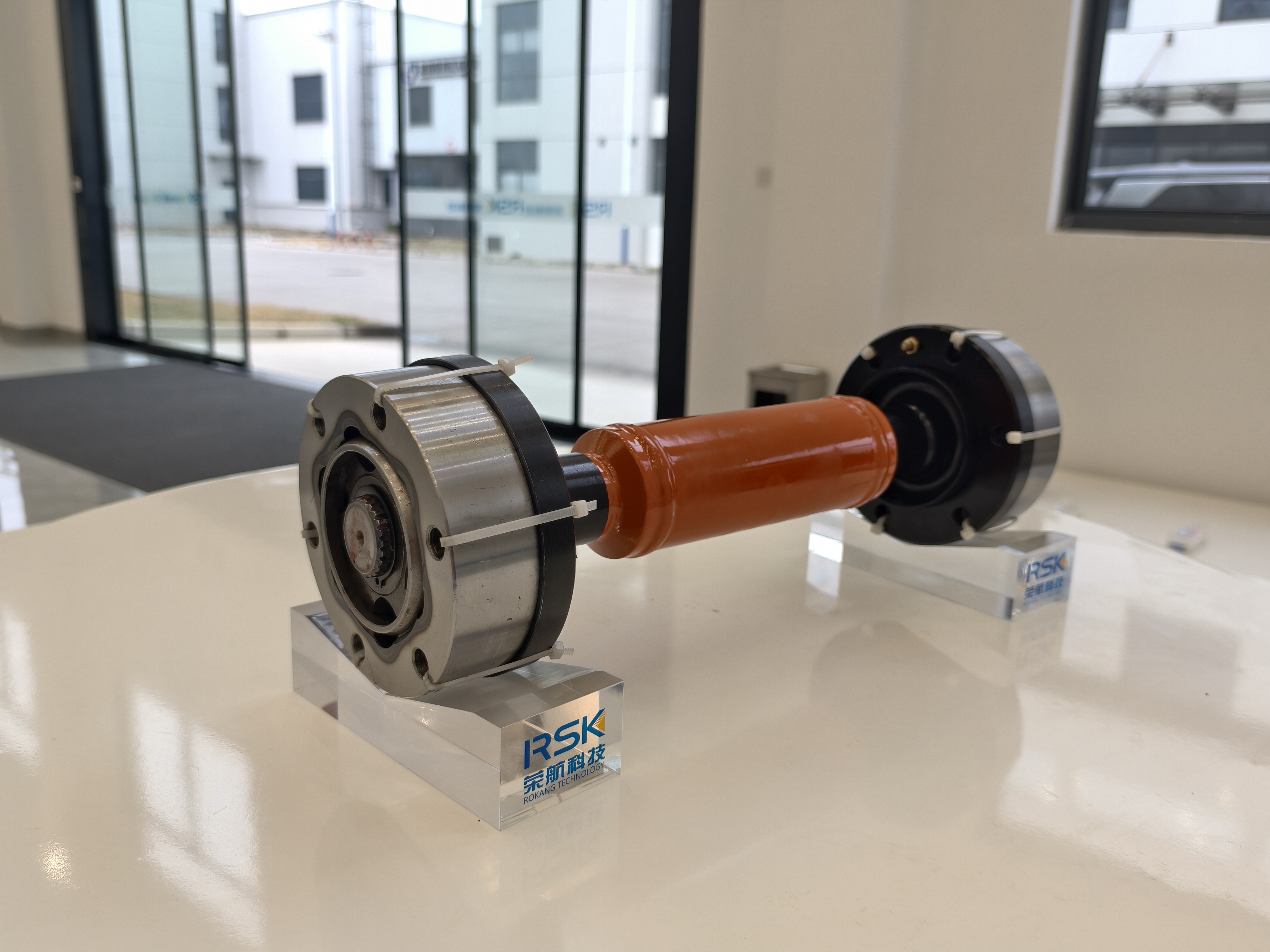

Opisz

Przegub RSK CV (przegub o stałej prędkości z klatką kulową) to wysokowydajny element przekładni. Oferujemy niezawodne, ekonomiczne przeguby homokinetyczne. Jego konstrukcja konstrukcyjna jest precyzyjna i składa się głównie z pierścienia zewnętrznego koszyka kulkowego, pierścienia wewnętrznego w kształcie gwiazdy, koszyka i stalowej kulki przenoszącej siłę. Pierścień zewnętrzny z koszykiem kulkowym i pierścień wewnętrzny w kształcie gwiazdy są trwale połączone odpowiednio z wałami napędzającym i napędzanym. Środki stalowych kulek przenoszących siłę znajdują się w płaszczyźnie przechodzącej przez środek sprzęgła i są umieszczone na bieżni składającej się z zewnętrznych sferycznych rowków sferycznego pierścienia zewnętrznego i zewnętrznych sferycznych rowków gwiaździstego pierścienia wewnętrznego. Środki obu powierzchni kulistych pokrywają się ze środkiem sprzęgła uniwersalnego, zapewniając dokładność i stabilność pracy.

Jeśli chodzi o zasadę działania, aby zapewnić, że środki wszystkich stalowych kulek zawsze znajdują się na dwusiecznej kąta pomiędzy dwiema osiami wału, kulki stalowe instaluje się w okienku klatki. W ten sposób, gdy zmienia się kąt pomiędzy wałem napędowym i napędzanym sprzęgła, punkt przenoszenia siły może w dalszym ciągu znajdować się na dwusiecznej kąta, dzięki czemu prędkość pomiędzy wałem napędowym i napędzanym pozostaje zsynchronizowana, zapewniając stabilne i wydajne przenoszenie mocy.

Produkt ten charakteryzuje się doskonałą odpornością na zużycie. Kluczowe komponenty są wykonane z odpornej na zużycie stali o wysokiej wytrzymałości i są poddawane zaawansowanym procesom, takim jak kucie precyzyjne i wytłaczanie na zimno, aby zapewnić stabilność wewnętrznej konstrukcji stalowej i znacznie poprawić odporność materiału na zużycie. Jednocześnie powierzchnia jest specjalnie zabezpieczona antykorozją, aby jeszcze bardziej zwiększyć odporność produktu na erozję w trudnych warunkach i znacznie wydłużyć jego żywotność.

Ma szeroki zakres zastosowań, zwłaszcza w przemyśle motoryzacyjnym, metalurgicznym, lekkim, maszynowym i innych gałęziach przemysłu, gdzie przekładnia wałowa w warunkach dużych kątów nachylenia i ograniczonych wymiarów promieniowych może zapewnić niezawodne połączenie mocy i gwarancję przekładni dla różnego rodzaju urządzeń mechanicznych.
