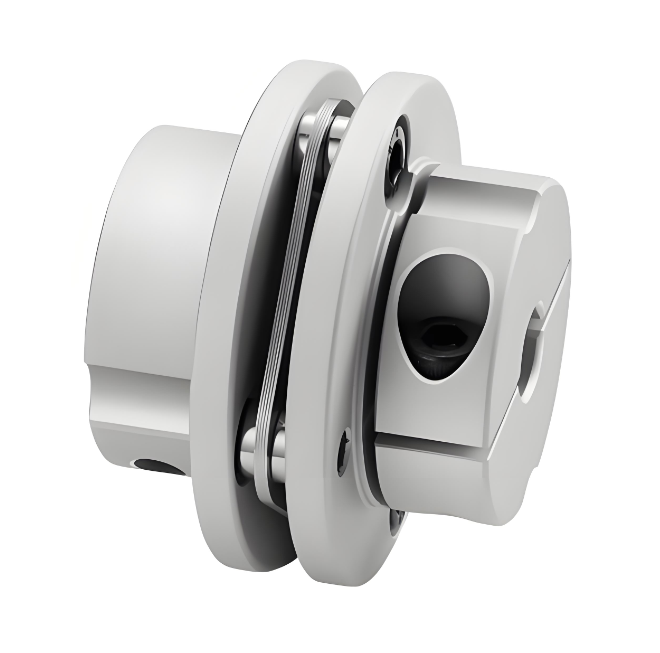

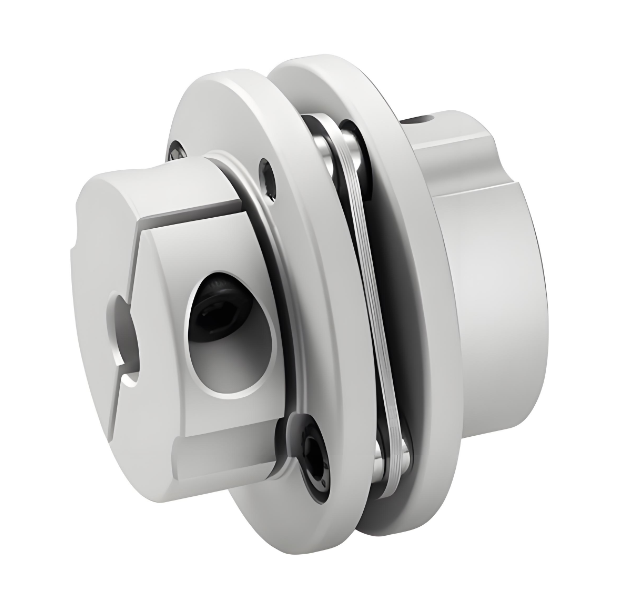

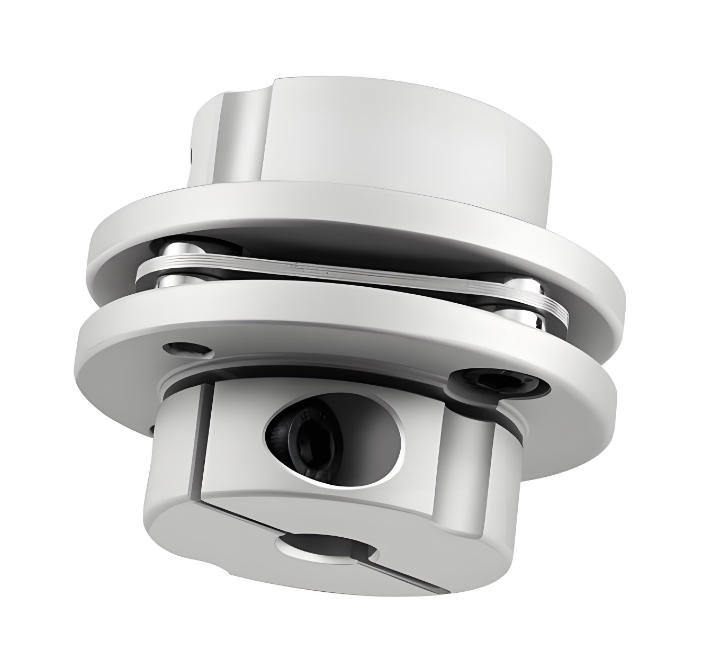

RSK-CPST Stopniowane sprzęgło jednomembranowe ze stopu aluminium do maszyn serwo

RSK-CPST Stopniowane sprzęgło jednomembranowe ze stopu aluminium do maszyn serwo

Skontaktuj się z nami
  • Specyfikacja
  • Opisz
Specyfikacja

> Tuleja wału ze stopu aluminium o wysokiej wytrzymałości

> Membrana wykonana jest ze stali nierdzewnej 304

>Wysoka sztywność momentu obrotowego, może dokładnie kontrolować obrót wału, może przeprowadzać precyzyjne sterowanie

>Przeznaczony do silników serwo i krokowych

>Bezszczelinowe połączenie wału i tulei wału nadaje się do obrotów w przód i w tył

>Niska bezwładność, odpowiednia do pracy z dużą prędkością

> Metoda dokręcania śruby zaciskowej

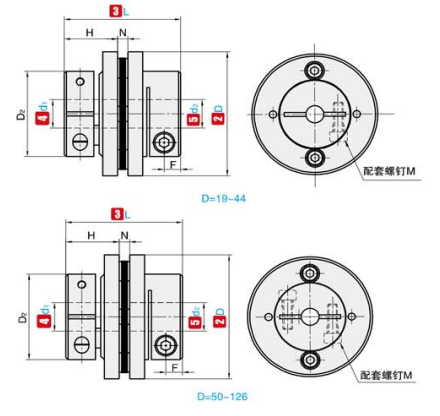

①NIE. ②D ③L ④d₁  ⑤d₂ Zakres opcjonalny D₂ N F H M Moment dokręcania śruby
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NIE. ②D ③L Znamionowy moment obrotowy
(N·m) 		Dopuszczalna ekscentryczność
(mm) 		Dopuszczalne ugięcie
(°) 		Dopuszczalne odchylenie osiowe
(mm) 		Dopuszczalna prędkość
(obr/min) 		Statyczna sztywność odwrotna
(N·m/rad) 		Moment bezwładności
(kg·m²) 		Waga
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5 × 10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1 × 10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5×10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1 × 10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3 × 10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
