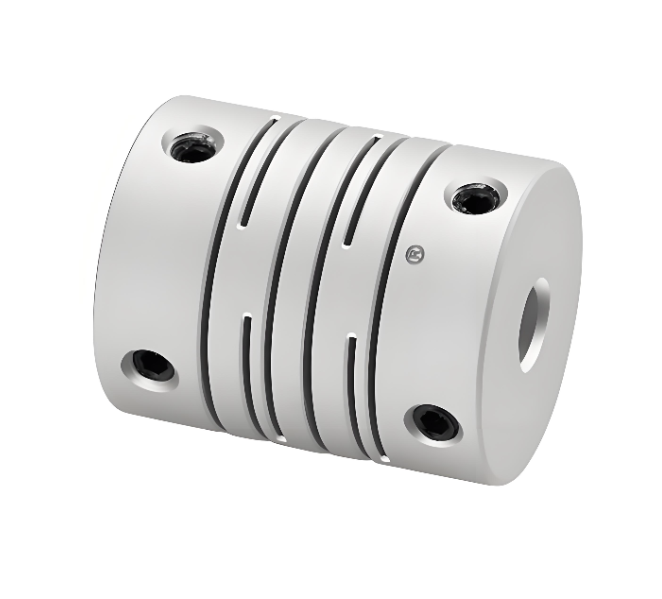

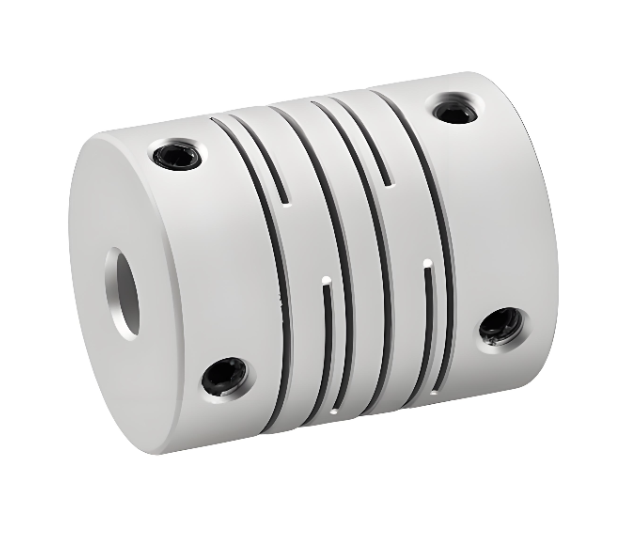

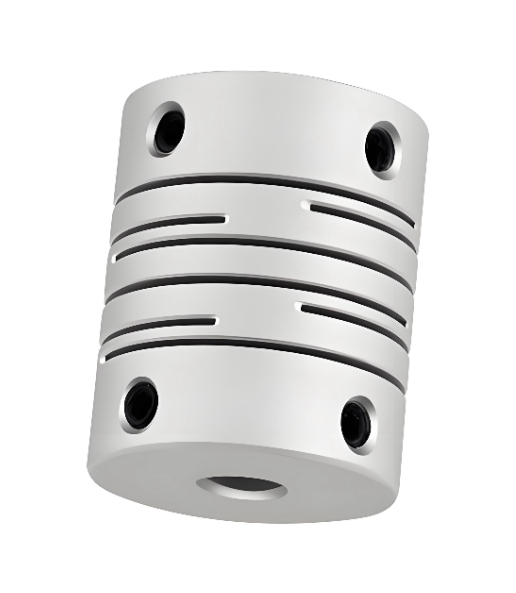

RSK-CPI Wytrzymały stop aluminium ze śrubą pozycjonującą sprzęgło wału równoległego

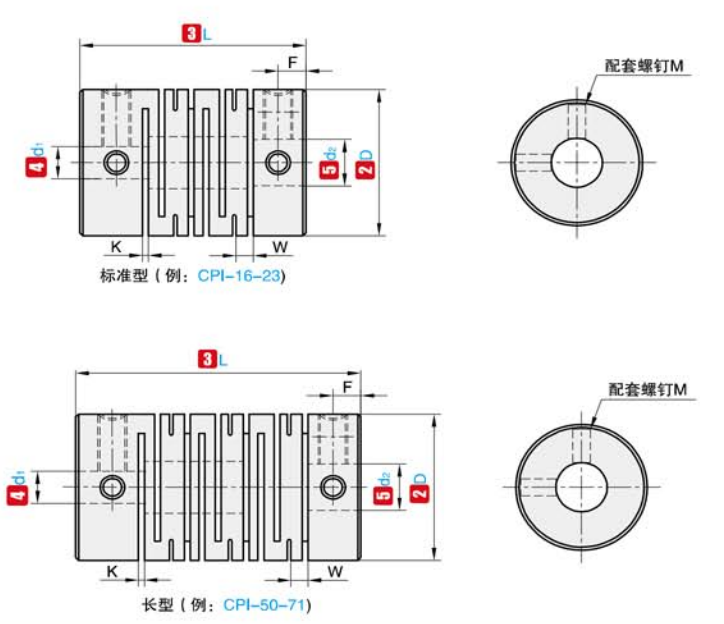

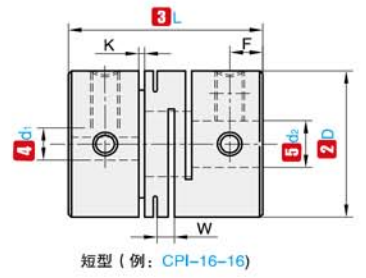

nazwa kodowa

D

L

Standardowa średnica wewnętrzna (mm)

K

W

F

M

Dokręcanie momentem obrotowym (Nm)

RSK-CPI

12

18.5

2 3 4 5 6

0.55

1.2

2.5

M3

1.2

16

18

3 4 5 6 6.35

0.55

1.3

3.0

M3

1.2

16

23

4 5 6 6.35

0.55

1.3

3.0

M3

1.2

20

20

4 5 6 6.35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4 5 6 6.35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4 5 6 6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5 6 6,35     8  9  9,525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8 9 9,525 10 11 12 12,7 14 15 16

0.8

2.3

6.0

M5

5

32

41

8 9 9,525 10 11 12 12,7 14 15 16

0.8

2.3

4.3

M5

5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Uwaga: Otwory wewnętrzne na obu końcach złącza można dowolnie łączyć z minimalną i maksymalną średnicą wewnętrzną. Wymiary średnicy wewnętrznej zaznaczone w tabeli służą wyłącznie celom informacyjnym. Średnica otworu wymagana przez klienta ma charakter wyłącznie informacyjny. W sprawie wymaganej przez klienta średnicy otworu prosimy o kontakt.

Nazwa kodowa

D

L

Moment znamionowy (Nm)

Zezwalaj na odchylenie (mm)

Zezwól na pochylenie (∠°)

Zezwalaj na odchylenie osiowe (mm)

Zezwól na obroty

Statyczna sztywność skrętna (Nm/rad)

Moment bezwładności (Nm)

Waga (g)

RSK-CPI

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3x10 ^-8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3x10 ^-7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9,0x10 ^-7

12

25

25

3

0.15

1.5

±0,20

19000

109

9,0x10 ^-7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2x10 ^-6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6x10 ^-6

27

32

41

6

0.15

1.5

±0,20

12000

270

8,0x10 ^-6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6x10 ^-6

60

40

56

15

0.2

1.5

±0,20

9400

344

3,1x10 ^-5

135

Uwaga: Powyższy moment bezwładnościowy i parametry techniczne mierzone są według standardu maksymalnego otworu. Maksymalna wartość znamionowego momentu obrotowego związana jest z trwałością samego sprzęgła. Im większa średnica zewnętrzna, tym większa siła, a im mniejsza średnica zewnętrzna, tym wyższa dopuszczalna prędkość.
