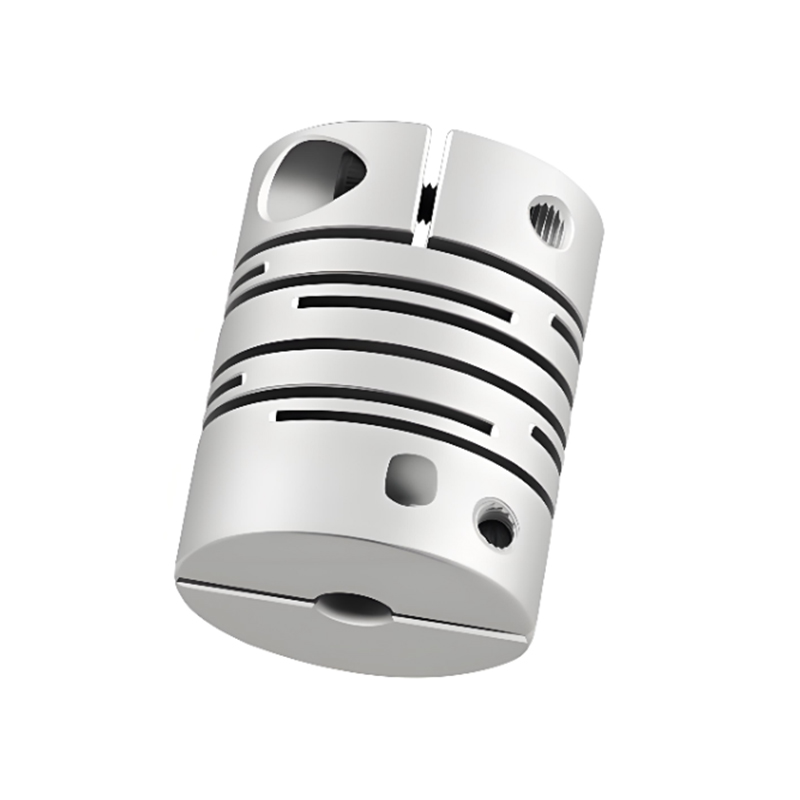

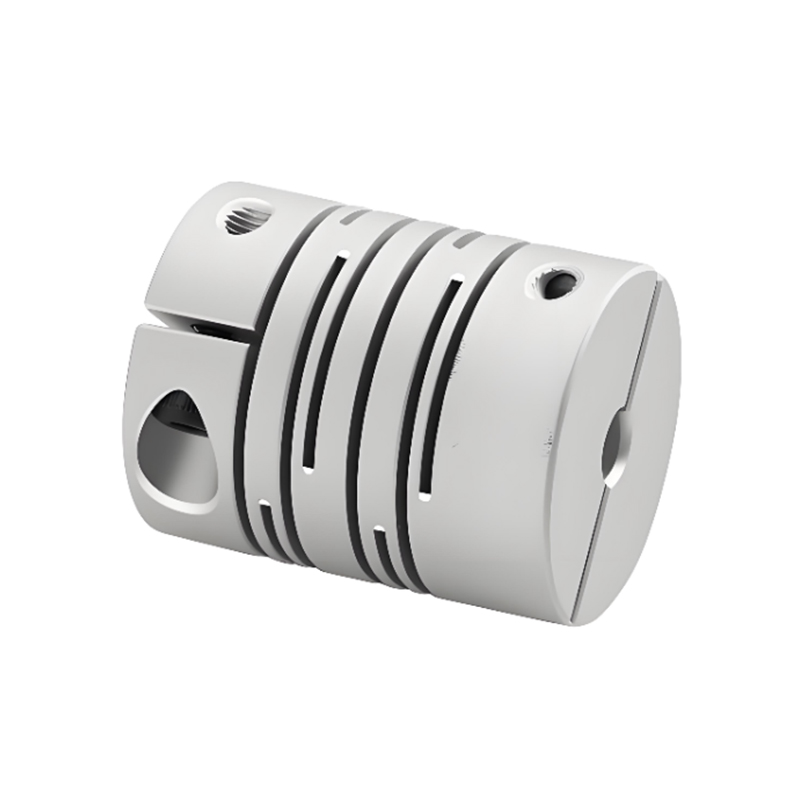

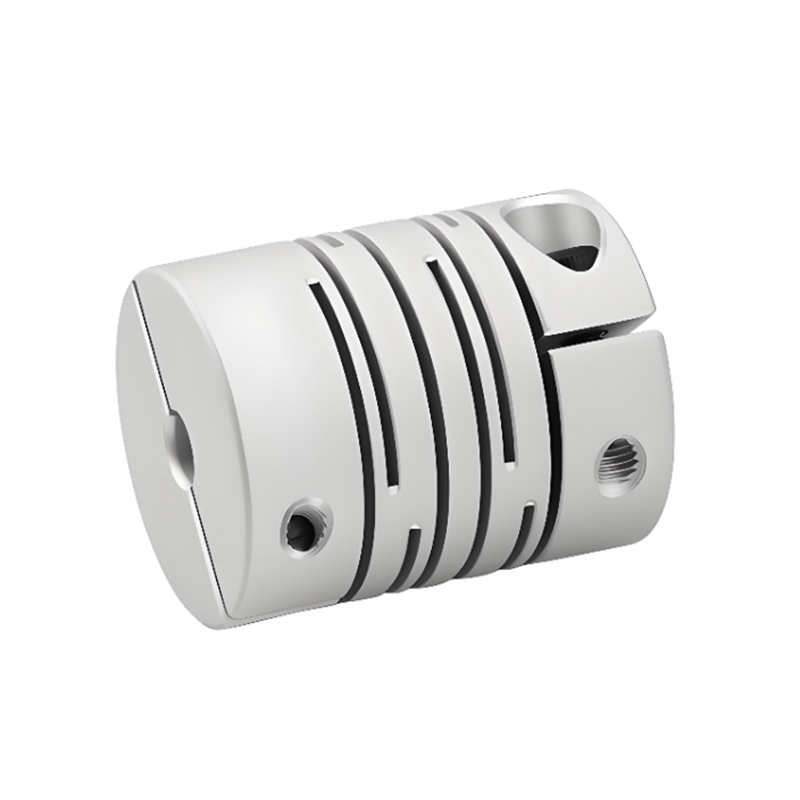

RSK-CPIC Zacisk sprzęgła wału równoległego o wysokiej wytrzymałości ze stopu aluminium

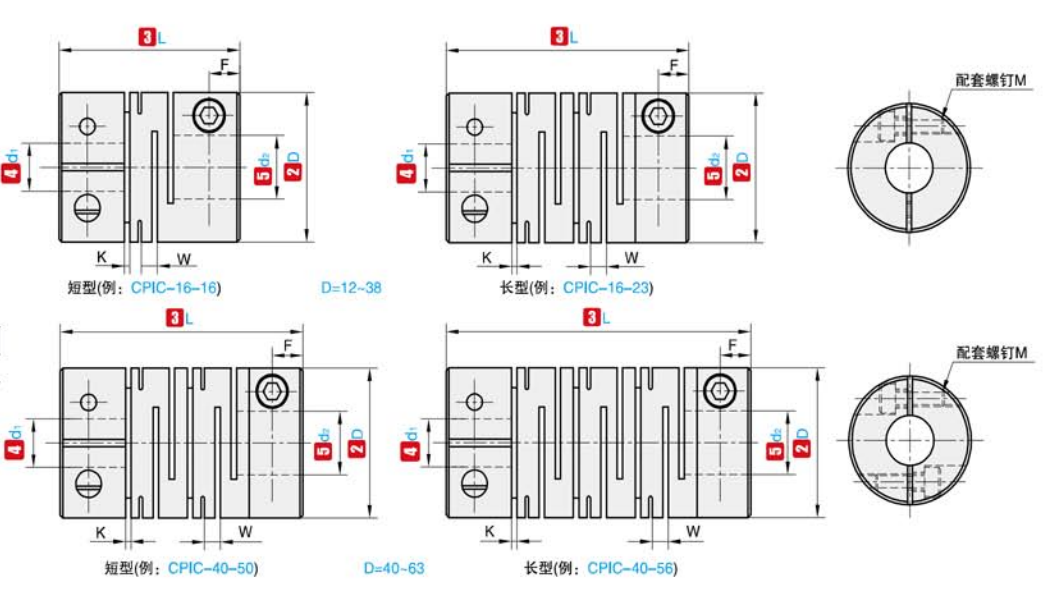

nazwa kodowa

D

L

Standardowa średnica wewnętrzna (mm)

E

F

H

M

Dokręcanie momentem obrotowym (Nm)

RSK-CPIC

12

18.5

2 3 4 5 6

0.55

1.3

2.5

M2,5

0.8

16

18

3 4 5 6 6.35

0.55

1.4

3.18

M2,5

0.8

16

23

3 4 5 6 6.35

0.55

1.4

3.18

M2,5

0.8

20

20

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M2,5

0.8

20

26

4  5  6  6,35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5 6 6,35 7 8 9 9 525 10 11 12

0.6

1.7

4.84

M3

1.2

25

31

5 6 6,35 7 8 9 9 525 10 11 12

0.6

1.8

4.46

M3

1.2

32

32

8 9 9,525 10 11 12 12,7 14 15 16

0.8

2.3

5.3

M4

2.5

32

41

8 9 9,525 10 11 12 12,7 14 15 16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12,7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Uwaga: Otwory wewnętrzne na obu końcach złącza można dowolnie łączyć z minimalną i maksymalną średnicą wewnętrzną. Wymiary średnicy wewnętrznej zaznaczone w tabeli służą wyłącznie celom informacyjnym. Średnica otworu wymagana przez klienta ma charakter wyłącznie informacyjny. W sprawie wymaganej przez klienta średnicy otworu prosimy o kontakt.

Nazwa kodowa

D

L

Moment znamionowy (Nm)

Zezwalaj na odchylenie (mm)

Zezwól na pochylenie (∠°)

Zezwalaj na odchylenie osiowe (mm)

Zezwól na obroty

Statyczna sztywność skrętna (Nm/rad)

Moment bezwładności (Nm)

Waga (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7 x 10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 ^-5

142

Uwaga: Powyższy moment bezwładnościowy i parametry techniczne mierzone są według standardu maksymalnego otworu. Maksymalna wartość znamionowego momentu obrotowego związana jest z trwałością samego sprzęgła. Im większa średnica zewnętrzna, tym większa siła, a im mniejsza średnica zewnętrzna, tym wyższa dopuszczalna prędkość.
