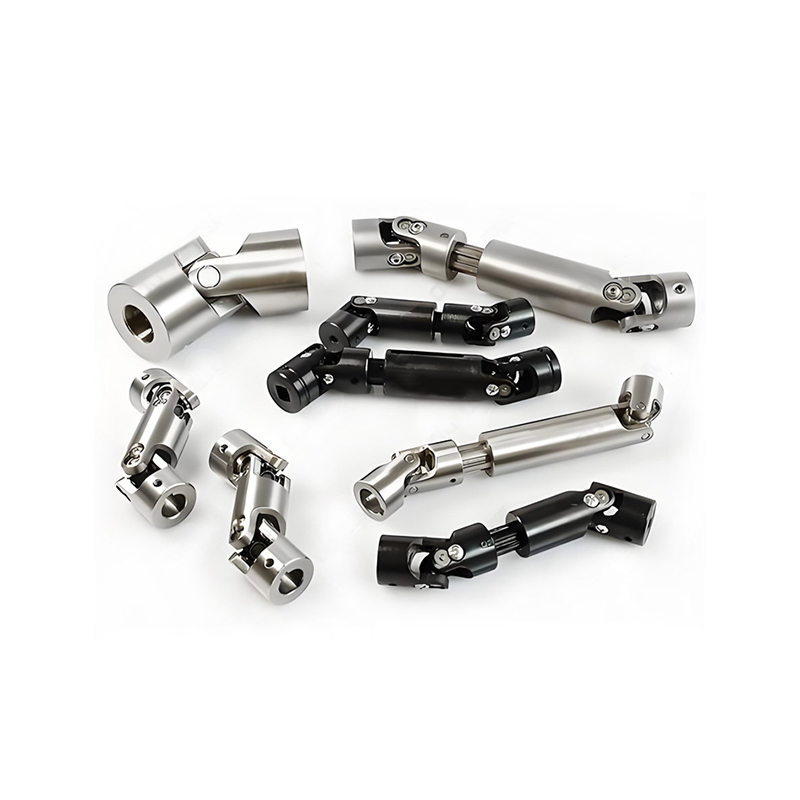

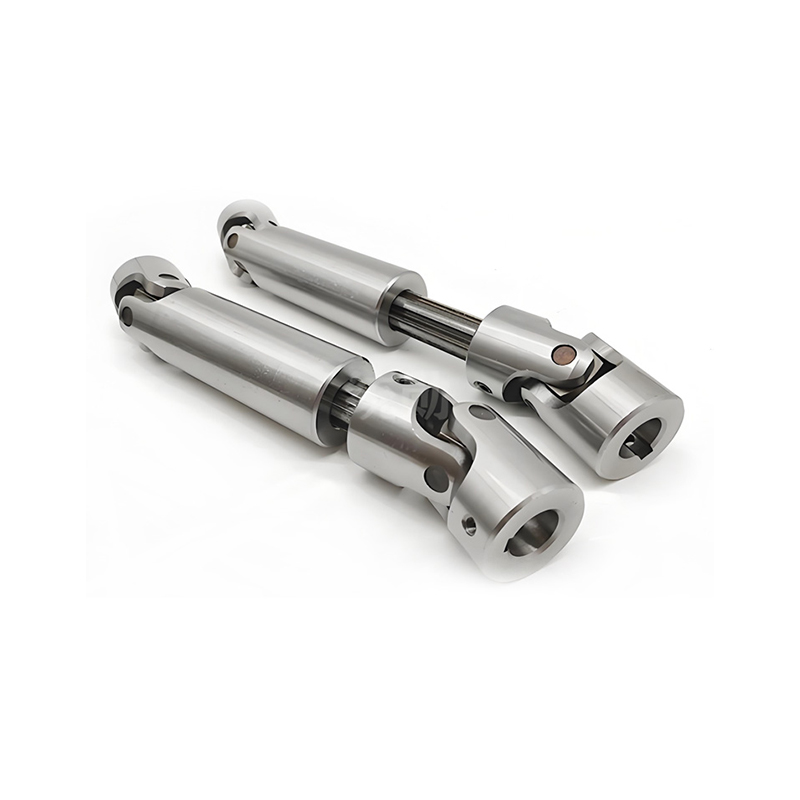

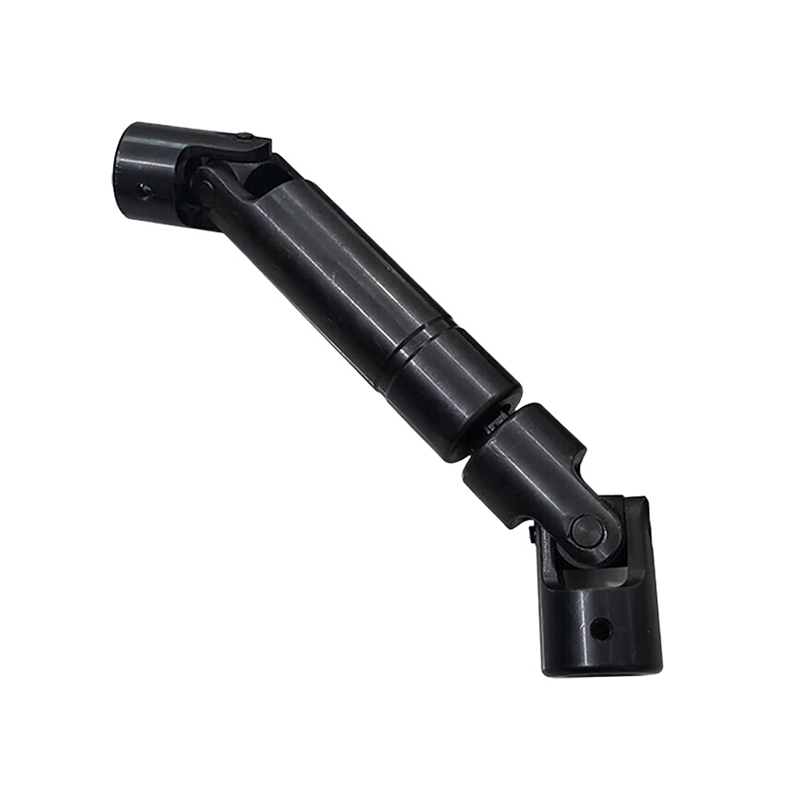

Precyzyjne sprzęgło uniwersalne typu RSK-WSS Typ przedłużki Większa dokładność i niezawodność transmisji

Doskonała stabilność przy dużych prędkościach

Wysoka dokładność i niezawodność transmisji

Zwiększona nośność i żywotność

Zaawansowane smarowanie i uszczelnianie

Zachowuje możliwość kompensacji dużego kąta

Precyzyjne sprzęgło uniwersalne (przegub U) to wysokiej jakości sprzęgło mechaniczne, które przenosi moc obrotową między nieosiowymi wałami, umożliwiając ruch pod różnymi kątami, powszechnie stosowane w pojazdach i maszynach w celu płynnego i niezawodnego przenoszenia momentu obrotowego tam, gdzie nie są możliwe proste połączenia, charakteryzujące się wąskimi tolerancjami, trwałymi materiałami (takimi jak hartowana stal stopowa z łożyskami igiełkowymi) i zaawansowanym uszczelnieniem zapewniającym długą żywotność i stałą wydajność, w przeciwieństwie do standardowych przegubów U, które mogą wykazywać wahania prędkości pod dużymi kątami.

Kluczowa charakterystyka

Kompensacja kąta: Łączy wały pod przecinającymi się, nierównoległymi kątami, co ma kluczowe znaczenie dla zawieszeń lub przegubów maszyn.

Wysoka precyzja: Wyprodukowano zgodnie ze ścisłymi tolerancjami, aby zapewnić płynną pracę, minimalizując wibracje i straty mocy, zauważa Partsource i Belden Universal.

Trwałe komponenty: Wykorzystuje krzyżaki z hartowanej stali stopowej, łożyska igiełkowe poddane obróbce cieplnej i solidne uszczelki zapewniające większą wytrzymałość i rozkład smaru, wyjaśniają Partsource i Belden Universal.

Ochrona przed korozją: często zawiera powłoki ochronne (takie jak MICRO SHIELD™) zapewniające odporność na rdzę, dodaje Partsource

Jak to działa (podstawowy przegub U)

Struktura: Cop w kształcie litery X (krzyż) łączy dwa jarzma (po jednym na każdym wale).

Ruch: Krzyż umożliwia obracanie się wałów, przenosząc obrót nawet pod kątem, jak w przypadku przegubu Cardana.

Potencjalne wahania prędkości: Pojedynczy przegub U może powodować przyspieszanie i zwalnianie wału wyjściowego (prędkość niestała), jeśli kąt jest znaczny, zauważa Wikipedia i WM Berg.

Precyzyjne rozwiązanie: Precyzyjne przeguby minimalizują te wahania, zapewniając płynniejsze dostarczanie mocy w porównaniu ze standardowymi, szczególnie w zastosowaniach krytycznych

Typowe zastosowania

Motoryzacja: Wały napędowe w pojazdach z napędem na tylne koła (RWD) i na cztery koła (4WD), łączące skrzynię biegów z mechanizmami różnicowymi.

Maszyny przemysłowe: Łączenie części obrotowych w automatyce, robotyce i innym ciężkim sprzęcie, gdzie zmieniają się kąty
