Name: RSK-BJCF Rokang R&D Przegub uniwersalny CV z klatką kulową do urządzeń przemysłowych
Rating: 5 (99 reviews)

Specyfikacja

Kąt działania ≤18

Dopuszczalna ekspansja±10~±20

Połączenie z piastą kołnierzową

Podstawowe dane techniczne:

Wpisz	Nominalny moment obrotowy (N·m)	Moment zmęczeniowy (N·m)	Dopuszczalny kąt pracy		Rozszerzenie Δ	Moment bezwładności GD³ J × 10⁻⁵ (kg·m²)
			Dopuszczalny kąt pracy			L=500	L=1000	Co 100 więcej długości
			W rotacji	W spoczynku		Solidny wał	Wał pusty	Solidny wał	Wał pusty
BJ75CF	1520	588	25°	38°	±10	14.8	29.9	0.12	0.96
BJ95CF	2500	1127	25°	38°	±10	32.6	39.4	0.25	0.96
BJ100CF	3724	1420	25°	38°	±10	51.5	65.2	0.32	2.1
BJ125CF	5782	2744	25°	38°	±10	109	122	0.79	2.1
BJ150CF	11564	4704	25°	38°	±15	263	314	1.93	5.2
BJ175CF	15680	6713	25°	38°	±15	469	567	2.80	8.5
BJ200CF	23912	11172	25°	38°	±15	964	1053	5.50	17.8
BJ225CF	29694	14700	25°	38°	±15	1450	1678	7.40	17.8
BJ250CF	42238	20678	25°	38°	±20	2245	2726	12.6	54
BJ300CF	63112	29106	25°	38°	±20	4576	5131	20.2	54

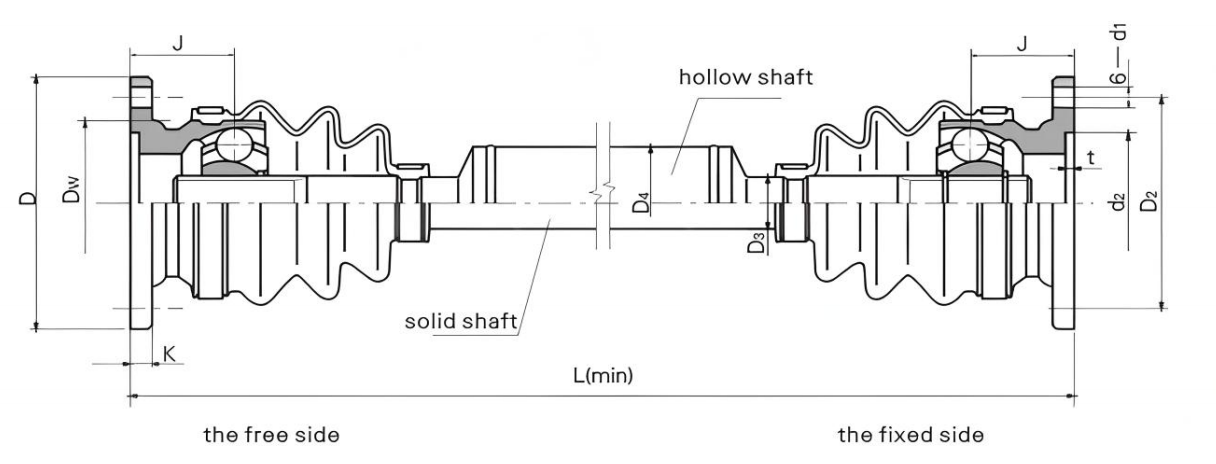

Główne wymiary:

Wpisz	Dw	D	Dz	K	t	d1	dz	J	Solidny wał D3	Wał pusty D4	L(min)
Wpisz	Dw	D	Dz	K	t	d1	dz	J	Solidny wał D3	Wał pusty D4	Solidny wał	Wał pusty
BJ75CF	68.5	118	97	8	3	10.5	620 ^0.074	40	22	50	240	545
BJ95CF	84.5	136	110	10	3	12.5	700 ^0.074	46	27.5	50	290	550
BJ100CF	90	154	125	10	3	14.5	800 ^0.087	47	29.75	60	305	550
BJ125CF	112.5	179	150	10	3.5	14.5	1020 ^0.087	55	36.75	60	375	655
BJ150CF	135	192	165.1	12	3.5	14.5	1100 ^0.087	76	46	76	420	785
BJ175CF	158	215	185	15	5	17	125 ^0.10	83	52	89	470	885
BJ200CF	185	250	215	16	5	19	140 ^0.10	95	60	102	540	905
BJ225CF	206	265	228	18	5	21	155 ^0,10	105	66	102	580	905
BJ250CF	230	295	260	20	6	23	160 ^0,10	120	75	140	650	1000
BJ300CF	266.7	355	318	22	6	25	185 ^0,115	140	84	140	715	1000

Charakterystyka i zastosowanie

Regulacja odległości montażowej i rozszerzalności osiowej odbywa się poprzez pasowanie wielowypustowe w przegubie uniwersalnym. Dopuszczalny kąt pracy jest większy niż w przypadku typu BJ-DF.

Stosowany jest głównie do napędzania walca odchylającego, walca ściskającego, zbiornika płuczącego w metalurgicznych urządzeniach produkcyjnych.

Symboliczny przykład: BJ125CF1000

BJ: Typ BJ

125: Specyfikacja to 125

CF: Typ CF

1000: Długość wynosi 1000

Opis

Przegub uniwersalny CV z klatką kulową Rokang R&D to innowacyjny produkt w dziedzinie przekładni przemysłowych, przeznaczony do skomplikowanych warunków pracy.

Jego unikalna struktura uszczelniająca jest jedną z najważniejszych cech wydajności. Wykorzystuje wysokiej jakości materiały uszczelniające, takie jak sprasowana, pyłoszczelna tuleja złożona z kompozytowej tkaniny osłonowej, elastycznego spiralnego kilu i pierścienia końcowego, który jest szczelnie dopasowany na zewnątrz wału teleskopowego. Pokrycie kompozytowe ma kształt cylindryczny, elastyczny spiralny kil wzmacnia jego strukturę, a pierścień mocujący zapewnia stabilny montaż. Konstrukcja ta może skutecznie izolować ciała obce, kurz i parę wodną, zapobiegać korozji lub zarysowaniu wału teleskopowego podczas ruchu skurczowego i znacznie poprawiać żywotność sprzęgła, redukować nietypowy hałas i poprawiać płynność pracy nawet w trudnych warunkach z dużą ilością cząstek piasku i pyłu.

Pod względem wydajności teleskopowej osiąga wydajną i stabilną funkcję teleskopową dzięki naukowemu projektowi konstrukcji mechanicznej. Wał tulejowy sprzęgła i wał teleskopowy są precyzyjnie dopasowane, a wał teleskopowy może płynnie przesuwać się w wale tulejowym, spełniając potrzeby zmian odległości między osiami w różnych scenariuszach pracy i dostosowując się do ewentualnych zmian położenia podczas pracy urządzenia.

Sprzęgło ma również doskonałą wydajność synchronizacji, która może zapewnić synchronizację prędkości między wałem głównym i podrzędnym, a przenoszenie mocy jest stabilne i niezawodne. W przemyśle motoryzacyjnym, lotniczym, budowlanym, produkcyjnym i innych, niezależnie od tego, czy chodzi o połączenie silnika ze skrzynią biegów, czy o przenoszenie mocy w ciężkich maszynach, może on odegrać kluczową rolę i zapewnić silną gwarancję wydajnej pracy sprzętu.
