Name: Wyprodukowane przez RSK sprzęgło serpentynowe z siatką sprężynową, z krótkim otworem na wale, proste i ekonomiczne
Rating: 5 (99 reviews)

Specyfikacja

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu

Szybki montaż i demontaż oszczędza czas i wysiłek

Bardzo długa żywotność

Prosta konstrukcja i łatwa konserwacja

Niskie wymagania instalacyjne i szeroka gama wzorów

Wymagania dotyczące dokładności montażu w przypadku złączy z siatką serpentynową są niższe niż w przypadku złączy ogólnych

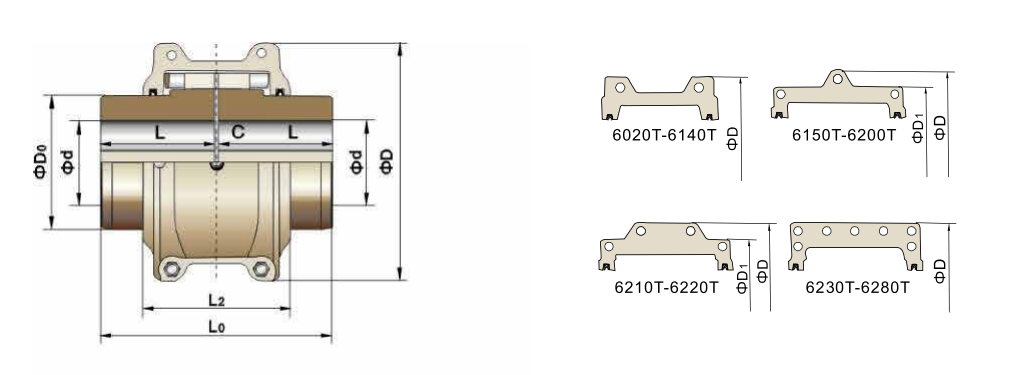

Modelka	Nominalny moment obrotowy/ Tn N. M	Dopuszczalna prędkość/N obr./min	Maksymalny otwór na oś L mm	Długość osiowa L mm	Długość L0 mm	L2 mm	D mm	D0 mm	Przestrzeń C mm	Waga (bez dziury) kg	Moment bezwładnościI Kg.m2	Opłata za olej kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Opis

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego.

Sprzęgło serpentynowe Jiangsu RSK z kratką sprężynową łączy w sobie wysoki moment obrotowy sprzęgieł zębatych z elastycznością sprzęgieł elastycznych, dzięki czemu jest prostszą i bardziej idealną opcją wśród sprzęgieł o średnich i ciężkich obciążeniach. Konstrukcja umożliwiająca szybki demontaż całkowicie eliminuje trudności w montażu i demontażu, oferując bardziej ekonomiczne i niezawodne rozwiązanie sprzęgające.

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu.

Powierzchnie zębów sprzęgła serpentynowego RSK z siatką sprężynową składają się z wielu zakrzywionych powierzchni, które umożliwiają zmianę powierzchni styku w zależności od zmian obciążenia. Dzięki takiej konstrukcji sprzęgło lepiej wytrzymuje uderzenia obciążenia i obciążenia zmienne, zapewniając większe bezpieczeństwo podczas rozruchu lub w nierównych warunkach obciążenia. Ponadto elastyczne przenoszenie sprężyny pochłania znaczną ilość sił wibracyjnych. Jego działanie tłumiące zmniejsza wibracje uderzeniowe o ponad 36%, co czyni go prawdziwym filtrem wstrząsów i wibracji w układach przenoszenia mocy.

Szybki montaż i demontaż oszczędza czas i wysiłek.

Mając na celu rozwiązanie trudności i nieefektywności podczas montażu i demontażu złączy, firma RSK opracowała zupełnie nowe szybkozłącze. Przyjmuje stożkową powierzchnię styku i wykorzystuje kilka śrub o wysokiej wytrzymałości na powierzchni czołowej, aby przyłożyć siłę, uzyskując zarówno efekt rozszerzania, jak i połączenia. Konstrukcja ta pozwala na dopasowanie luzu podczas instalacji, zapewniając jednocześnie wydajność pasowania wciskowego, oszczędzając ponad 70% czasu w porównaniu z tradycyjnymi produktami z pasowaniem wciskowym.

Bardzo długa żywotność.

Sprężyna stożkowa jest wykonana ze stali stopowej o wysokiej wytrzymałości i poddawana rygorystycznemu procesowi obróbki cieplnej w celu uzyskania doskonałej sztywności i elastyczności. Powierzchnia sprężyny jest precyzyjnie piaskowana w celu skompresowania struktury molekularnej warstwy wierzchniej, co skutkuje zwiększoną odpornością na zużycie i dłuższą żywotnością.

Prosta konstrukcja i łatwa konserwacja.

Niskie wymagania instalacyjne i szeroka gama wzorów.

Wymagania dotyczące dokładności montażu w przypadku złączy z siatką serpentynową są niższe niż w przypadku złączy ogólnych. Sprężyna może swobodnie obracać się w rowkach zębów tulei półsprzęgającej, umożliwiając znaczne odchylenia promieniowe, kątowe i osiowe pomiędzy obydwoma wałami. Dopóki te odchylenia mieszczą się w określonym zakresie, nie będą miały wpływu na wydajność przenoszenia mocy, nie będą generować hałasu ani pogarszać żywotności.
