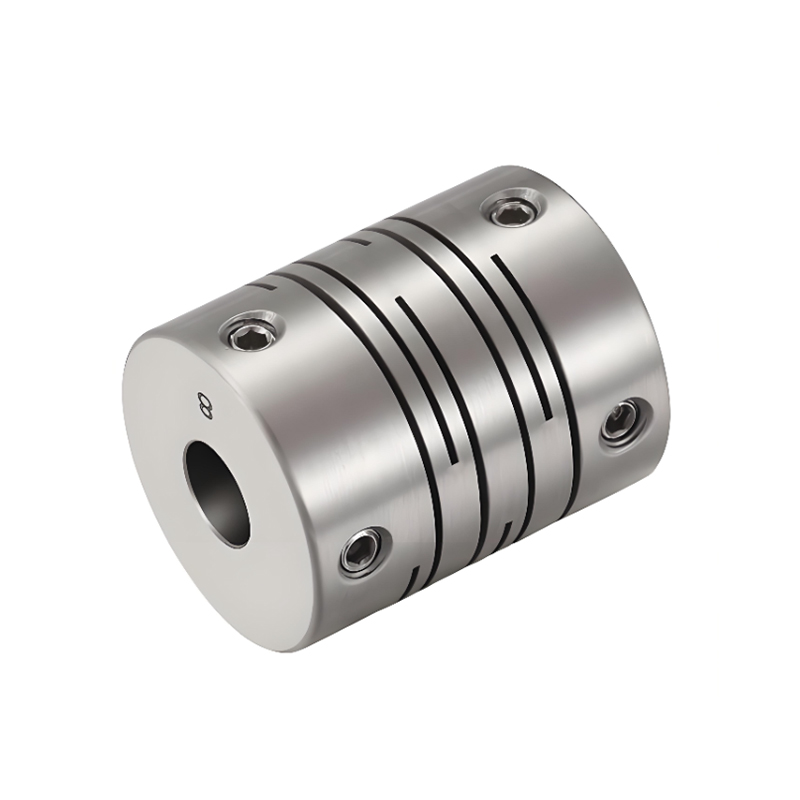

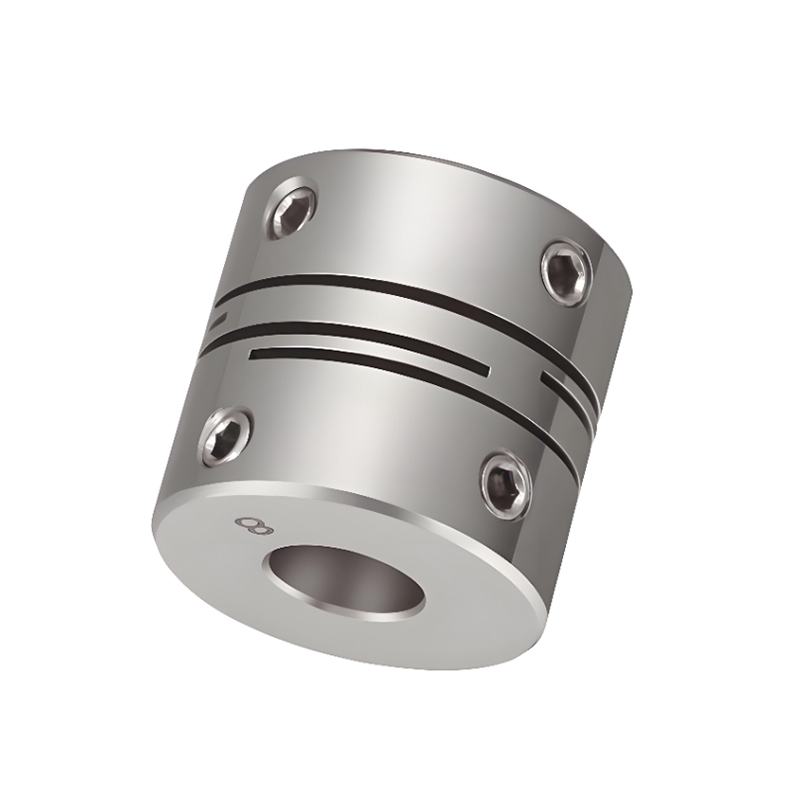

RSK-CPPG Złącze wału równoległego o wysokiej sztywności ze stali nierdzewnej typu śrubowego

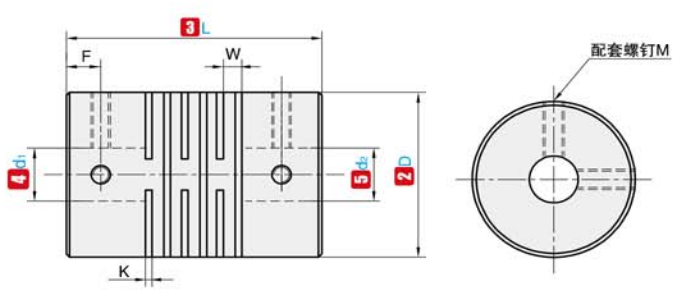

Nazwa kodowa

D

L

Standardowa średnica wewnętrzna (mm)

K

W

F

M

Dokręcanie momentem obrotowym (Nm)

RSK-CPPG

16

17.4

3 4 5 6

0.55

1.18

3.0

M3

0.8

19

20

3 4 5 6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6,35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5 6 6,35 7 8 9 9,525 10 11 12 12,7

0.55

1.81

4.5

M5

5

34

35

8 9 9,525 10 11 12 12,7 14 15 16

0.8

2.09

5.1

M5

5

39

40

8 9 9,525 10 11 12 12,7 14 15 16  18  19

0.8

2.34

7.0

M5

5

44

45

8 9 9,525 10 11 12 12,7 14 15 16  18  19  20

0.8

2.54

7.75

M6

8

Uwaga: Otwory wewnętrzne na obu końcach złącza można dowolnie łączyć z minimalną i maksymalną średnicą wewnętrzną. Wymiary średnicy wewnętrznej zaznaczone w tabeli służą wyłącznie celom informacyjnym. Średnica otworu wymagana przez klienta ma charakter wyłącznie informacyjny. W sprawie wymaganej przez klienta średnicy otworu prosimy o kontakt.

Nazwa kodowa

D

L

Moment znamionowy (Nm)

Zezwalaj na odchylenie (mm)

Zezwól na pochylenie (∠°)

Zezwalaj na odchylenie osiowe (mm)

Zezwól na obroty

Statyczna sztywność skrętna (Nm/rad)

Moment bezwładności (Nm)

Waga (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Uwaga: Powyższy moment bezwładnościowy i parametry techniczne mierzone są według standardu maksymalnego otworu. Maksymalna wartość znamionowego momentu obrotowego związana jest z trwałością samego sprzęgła. Im większa średnica zewnętrzna, tym większa siła, a im mniejsza średnica zewnętrzna, tym wyższa dopuszczalna prędkość.
