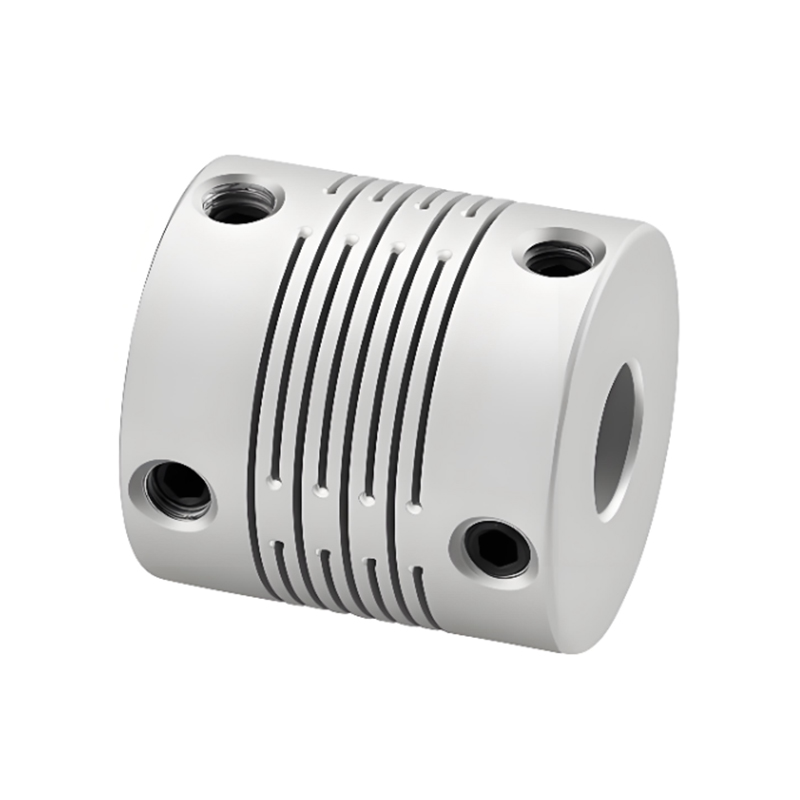

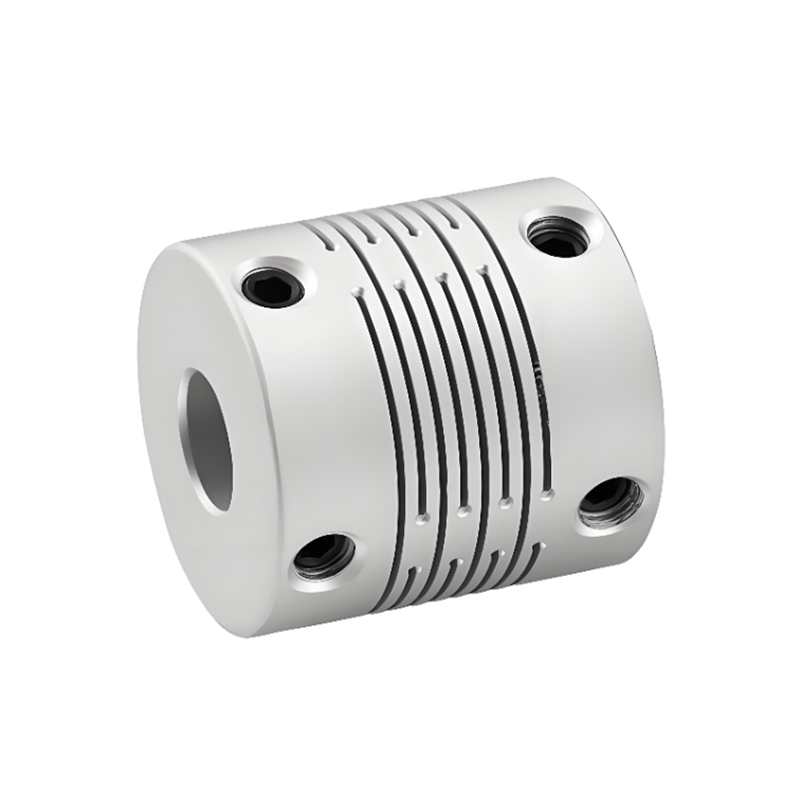

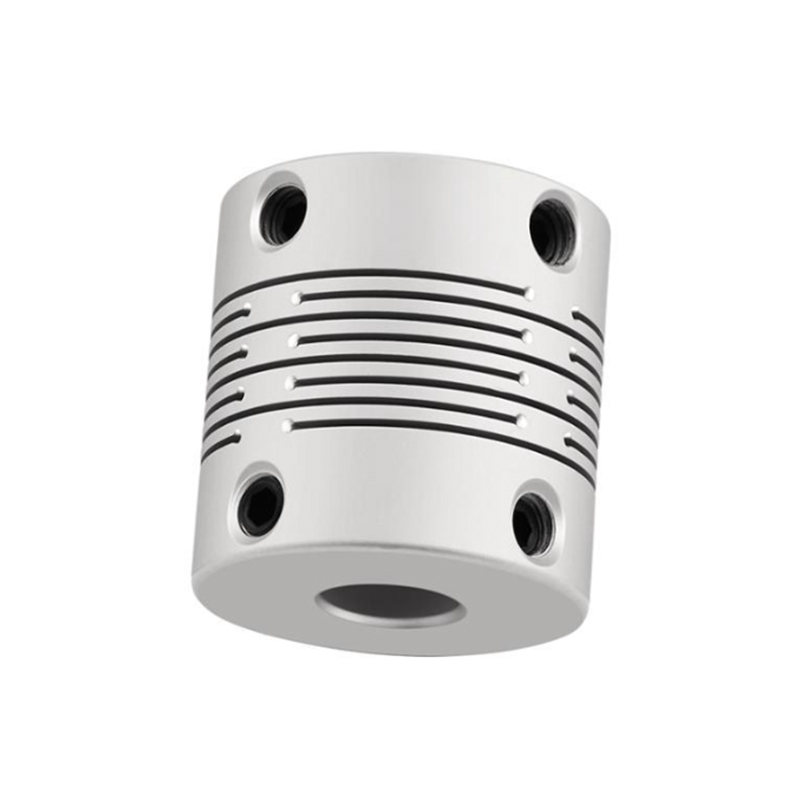

RSK-CPP Śruba pozycjonująca łącznika wału równoległego o wysokiej sztywności ze stopu aluminium

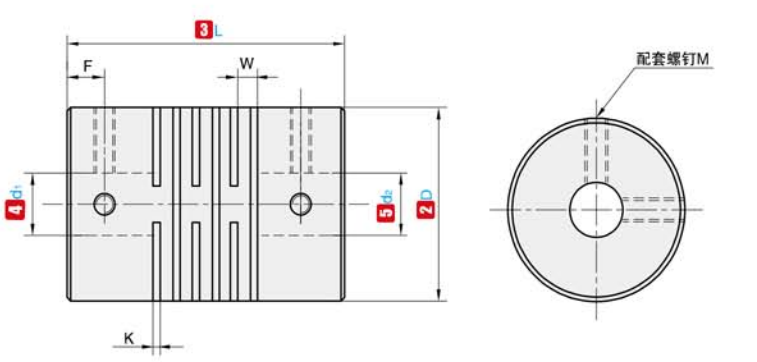

Nazwa kodowa

D

L

Standardowa średnica wewnętrzna (mm)

K

W

F

M

RSK-CPP

16

17.5

3 4 5 6

0.55

1.18

3.0

M3

19

20

3 4 5 6  6.35  7  8

0.55

1.18

2.3

M3

24

25

4  5  6  6,35   7  8  9         10

0.55

1.49

4.25

M4

29

30

5 6 6,35 7 8 9 9 525 10 11 12

0.55

1.81

5.1

M5

34

35

8 9 9,525 10 11 12 12,7 14 15 16

0.8

2.09

5.0

M5

Nazwa kodowa

D

L

Moment znamionowy (Nm)

Zezwalaj na odchylenie (mm)

Zezwól na pochylenie (∠°)

Zezwalaj na odchylenie osiowe (mm)

Zezwól na obroty

Statyczna sztywność skrętna (Nm/rad)

Moment bezwładności (Nm)

Waga (g)

RSK-CPP

16

17.5

0.75

0.05

0.5

±0,10

24000

200

2,8x10 ^-7

7

19

20

1.5

0.05

0.5

±0,10

20000

270

6,2x10 ^-7

10

24

25

2.2

0.05

0.5

±0,10

16000

790

2,0x10 ^-6

22

29

30

3

0.05

0.5

±0,10

13000

1400

5,2x10 ^-6

40

34

35

4.5

0.05

0.5

±0,10

11000

2200

1,1x10 ^-5

64

Uwaga: Powyższy moment bezwładnościowy i parametry techniczne mierzone są według standardu maksymalnego otworu. Maksymalna wartość znamionowego momentu obrotowego związana jest z trwałością samego sprzęgła. Im większa średnica zewnętrzna, tym większa siła, a im mniejsza średnica zewnętrzna, tym wyższa dopuszczalna prędkość.
