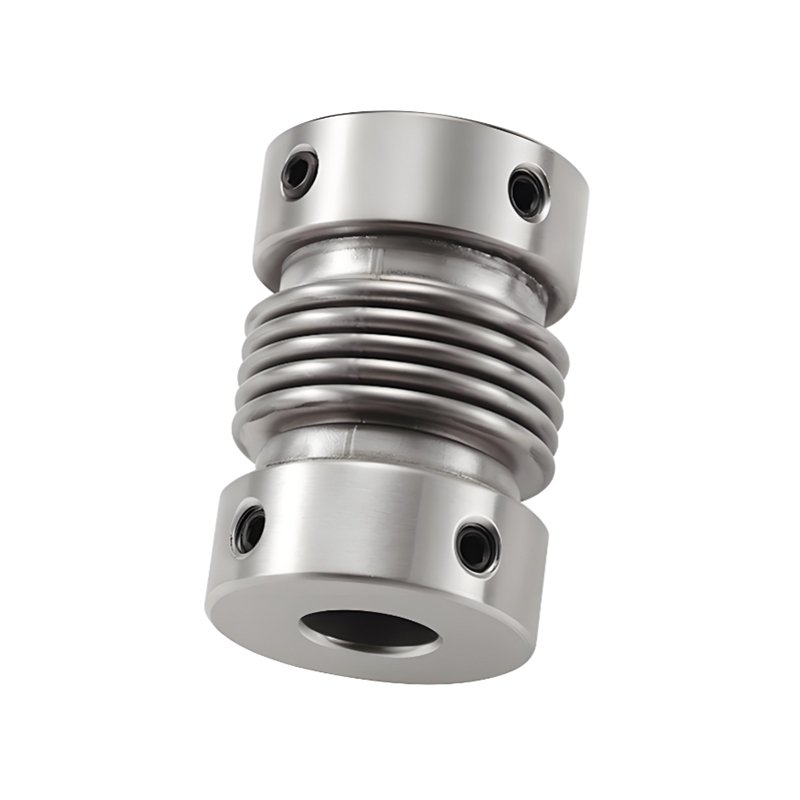

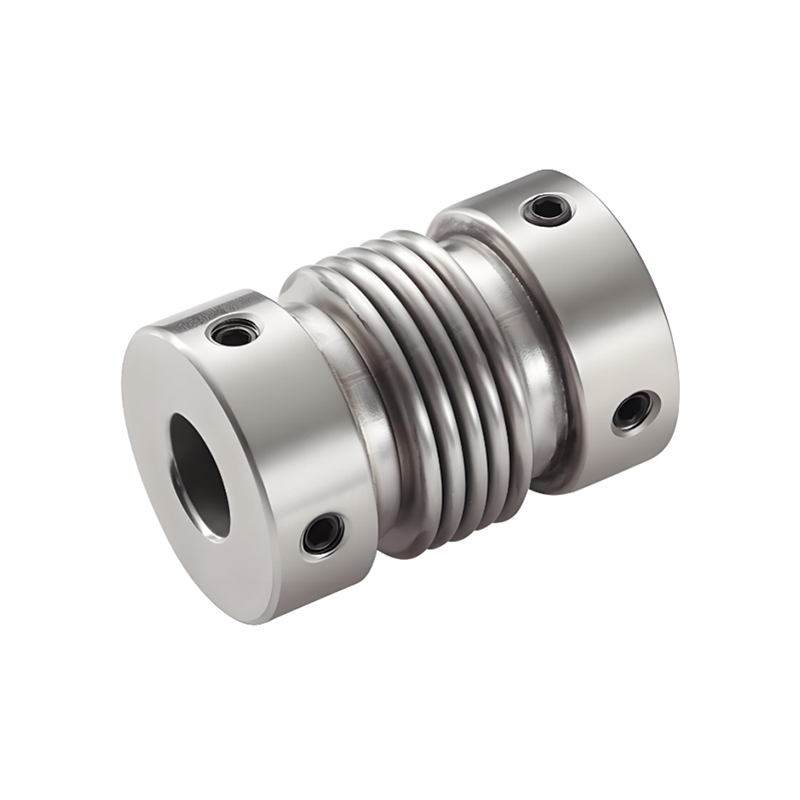

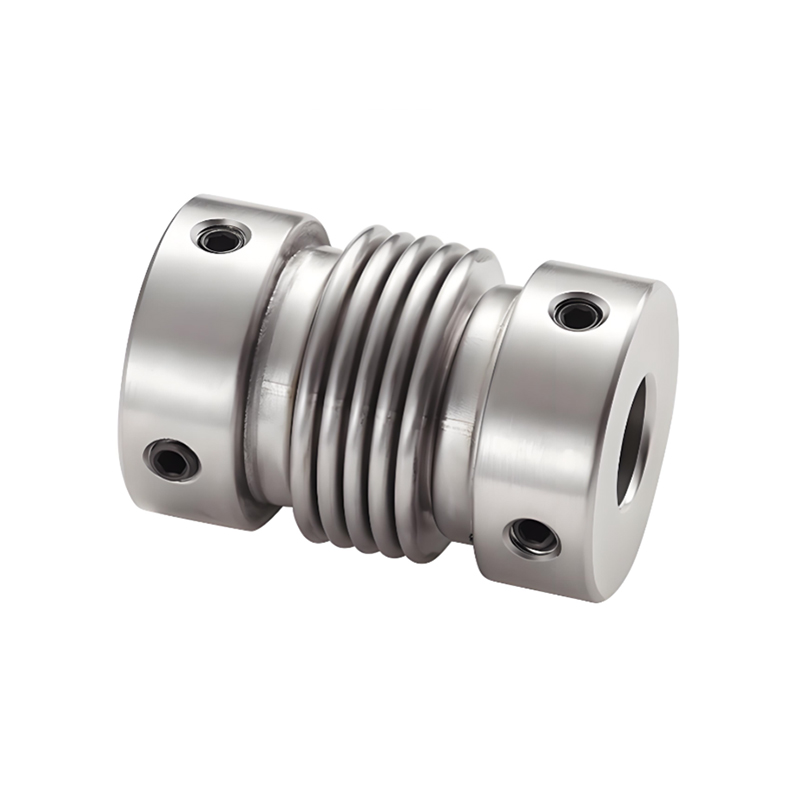

RSK-CPRG Dobra odporność na korozję Złącze mieszkowe ze stali nierdzewnej Śruba pozycjonująca

Skontaktuj się z nami

Specyfikacja

> Całość wykonana jest ze stali nierdzewnej o doskonałej odporności na korozję

> Spawanie laserowe pomiędzy miechem a tuleją wału, zerowy luz obrotowy, odpowiedni do jazdy do przodu i do tyłu

>Konstrukcja mieszka skuteczniej kompensuje odchylenia promieniowe, kątowe i osiowe

>Sposób dokręcania śruby pozycjonującej

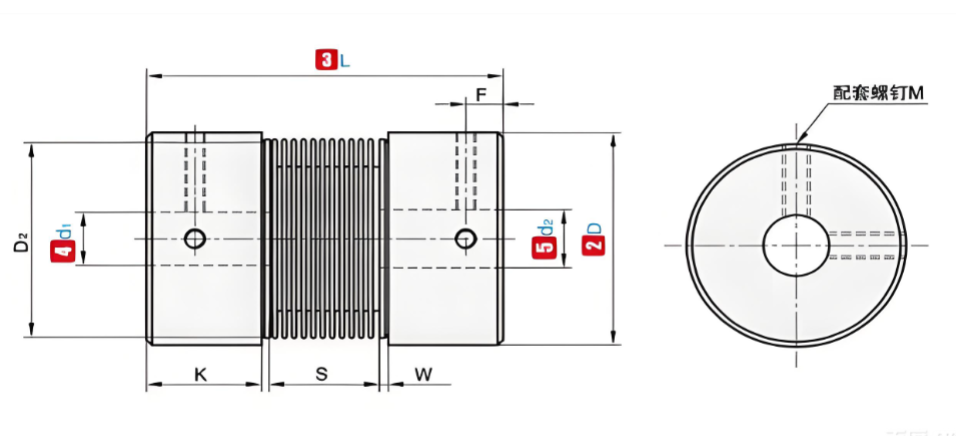

P/N	ΦD	L	Standardowa średnica wewnętrzna (mm)	K	W	S	D₂	F	M	Dokręcanie momentem obrotowym (Nm)
RSK-CPRG	16	27	4-5-6-6,35-7-8	7.5	2	8	13.5	3	M3	1.2
	20	32	5-6-6,35-7-8-9-9.525-10	7.2	2.8	12	18	3.5	M3	1.2
	22.5	34	5-6-6,35-7-8-9-9.525-10	8.05	2.8	12.3	20.2	3.6	M4	2.5
	25	37	6-6,35-7-8-9-9.525-10	9.5	3	12	20.2	4.5	M4	2.5
	32	42	8-9-9.525-10-11-12-12,7-14-15	8	4	18	27.2	4.5	M5	5
Uwaga: Otwory wewnętrzne na obu końcach złącza można dowolnie łączyć z minimalną i maksymalną średnicą wewnętrzną. Wymiary średnicy wewnętrznej zaznaczone w tabeli służą wyłącznie celom informacyjnym. Średnica otworu wymagana przez klienta ma charakter wyłącznie informacyjny. W sprawie wymaganej przez klienta średnicy otworu prosimy o kontakt.

P/N	ΦD	L	Moment znamionowy (Nm)	Zezwalaj na odchylenie (mm)	Zezwól na pochylenie (∠°)	Zezwalaj na odchylenie osiowe (mm)	Zezwól na obroty	Statyczna sztywność skrętna (Nm/rad)	Moment bezwładności (Nm)	Waga (g)
RSK-CPRG	16	27	1.2	0.1	2	0.3 -0,1	16000	150	7,9X10⁻⁷	22
	20	32	2.2	0.1	2	0.3 -0,1	13000	220	2,0X10⁻⁶	36
	22.5	34	2.7	0.15	2	0.3 -0,1	12000	300	6,2X10⁻⁶	54
	25	37	3	0.15	2	0.5 -1,3	11000	330	6,7X10⁻⁶	73
	32	42	3.7	0.2	2	0.5 -1,3	10000	490	2,0X10⁻⁵	128
Uwaga: Powyższy moment bezwładnościowy i parametry techniczne mierzone są według standardu maksymalnego otworu. Maksymalna wartość znamionowego momentu obrotowego związana jest z trwałością samego sprzęgła. Im większa średnica zewnętrzna, tym większa siła, a im mniejsza średnica zewnętrzna, tym wyższa dopuszczalna prędkość.

Opisz

Sprzęgło składa się głównie z dwóch piast ze stali nierdzewnej o wysokiej wytrzymałości i umieszczonego pośrodku cienkościennego mieszka ze stali nierdzewnej. Unikalna konstrukcja mieszków może nie tylko skutecznie kompensować odchylenia promieniowe, kątowe i osiowe pomiędzy dwoma wałami, zapewniając płynne i dokładne przenoszenie mocy w przypadku błędu montażowego lub przemieszczenia wału podczas pracy urządzenia, ale także pochłania wibracje, zmniejsza hałas podczas pracy sprzętu i wydłuża ogólną żywotność.

Pod względem materiału wybrano wysokiej jakości stal nierdzewną, aby zapewnić sprzęgłu doskonałe właściwości olejoodporne i odporne na korozję, bez obawy przed erozją wszelkiego rodzaju olejów i mediów chemicznych, i nadaje się do przetwórstwa spożywczego, przemysłu chemicznego, farmaceutycznego i innych gałęzi przemysłu o wyjątkowo wysokich wymaganiach w zakresie higieny i odporności na korozję. Specjalna konstrukcja uszczelnienia dodatkowo blokuje przedostawanie się zanieczyszczeń zewnętrznych i zapewnia stabilną pracę wewnętrznej precyzyjnej struktury.

Charakteryzuje się brakiem szczeliny i wysoką czułością, może dokładnie przenosić moment obrotowy, dużą sztywność skrętną, stałą charakterystykę obrotu w prawo i w lewo, wysoką dokładność transmisji i może spełniać wymagania operacyjne sprzętu o wysokiej precyzji. Istnieją różne metody instalacji, w tym mocowanie za pomocą górnej śruby, mocowanie zaciskowe i mocowanie za pomocą tulei rozporowej, które użytkownicy mogą elastycznie wybierać w zależności od rzeczywistych warunków pracy, a instalacja jest prosta i szybka. Funkcja bezobsługowa znacznie zmniejsza koszty eksploatacji i konserwacji sprzętu oraz poprawia wydajność produkcji. Niezależnie od tego, czy jest to precyzyjna obrabiarka CNC, czy zautomatyzowana linia produkcyjna o wyjątkowo wysokich wymaganiach dotyczących stabilności, sprzęgło to może wykazać się doskonałą wydajnością i zapewnić solidną gwarancję stabilnej pracy sprzętu.
