RSK-TBC 6ZT Wielomembranowe sprzęgło przekładniowe o dużej prędkości i dużej mocy

RSK-TBC 6ZT Wielomembranowe sprzęgło przekładniowe o dużej prędkości i dużej mocy

Skontaktuj się z nami
  • Specyfikacja
  • Opisz
Specyfikacja

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Znamionowy moment obrotowy T kn N.m 300 420 650 1100 1600 2600
Maksymalny moment obrotowy T ks N.m 450 630 975 1650 2400 3900
Średnica zewnętrzna D mm 77 89 104 123 143 167
Średnica otworu d mm 25-45 32-52 40-60 45-70 55-90 65-100
Maksymalna prędkość N maks min-1 13600 11800 10100 8500 7300 6200
Kompensacja Przesunięcie osiowe △Ka mm 0.8 0.9 1.1 1.3 1.5 1.7
Przesunięcie promieniowe Rękaw 1 △Kr mm 0.2 0.2 0.25 0.3 0.3 0.35

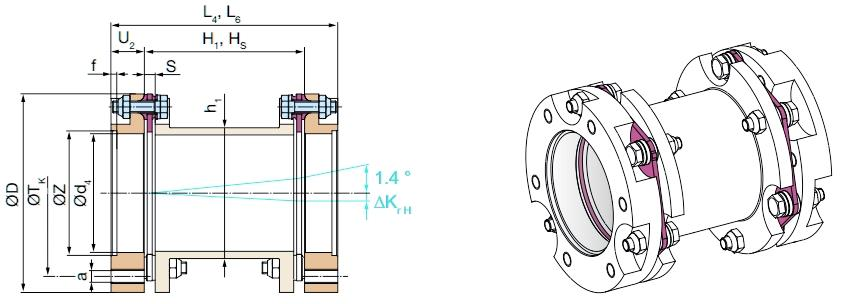

Rękaw 2 △ Keh mm 0.7 0.8 1 1.25 1.45 1.5

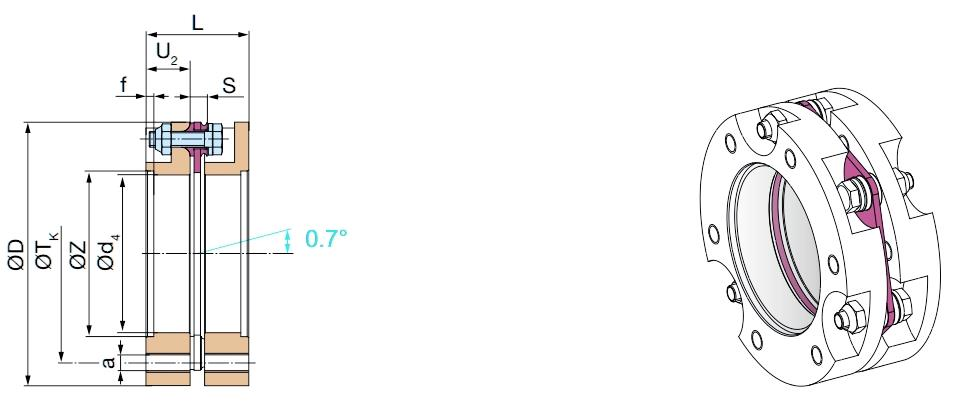

Przesunięcie kątowe Pojedyncza membrana ° 0.7

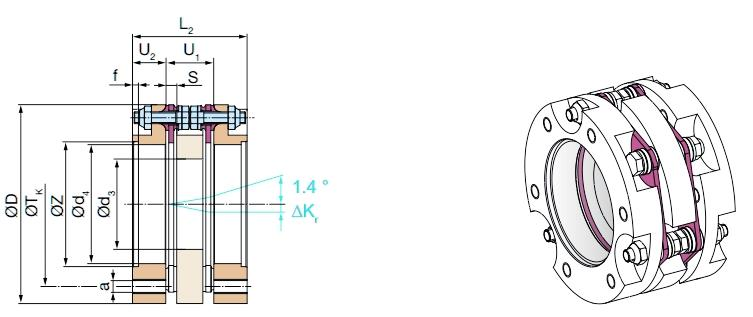

Podwójna membrana ° 1.4
Sztywność wiosenna Nm/rad 285 305 875 1285 2025

3260

Model: RSK-TBC 6ZT 6077 6089 6104 6123 6143 6167
Znamionowy moment obrotowy T kn N.m 190 290 450 720 1000 1600
Maksymalny moment obrotowy T ks N.m 285 435 675 1080 1500 2400
Średnica zewnętrzna D mm 77 89 104 123 143 167
Średnica otworu d mm 25-45 32-52 40-60 45-70 55-90 65-100
Maksymalna prędkość N maks min-1 13600 11800 10100 8500 7300 6200
Kompensacja Przesunięcie osiowe △Ka mm 1.1 1.3 1.5 1.8 2.1 2.5
Przesunięcie promieniowe Rękaw 1 △Kr mm 0.3 0.3 0.4 0.45 0.45 0.55
Rękaw 2 △ Keh mm 1.0 1.2 1.5 1.8 2.1 2.2
Przesunięcie kątowe Pojedyncza membrana ° 1
Podwójna membrana ° 2
Sztywność wiosenna Nm/rad 229 248 298 876 1089 1990

Uwagi:
1. Moment znamionowy dotyczy momentu przemiennego i przesunięcia do wartości maksymalnej.
2. Maksymalny moment obrotowy jest odpowiedni dla jednego kierunku obrotu i maksymalnego ciśnienia ≤ 10 5

3. Maksymalna prędkość nie jest odpowiednia dla zbyt długiego rękawa.
4. Offset nie jest odpowiedni do jednoczesnego osiągnięcia wartości maksymalnej.
5. Przesunięcie osiowe jest odpowiednie dla konstrukcji z podwójną membraną i ma wartość statyczną.
6. Sztywność sprężyny kątowej jest odpowiednia dla wartości pojedynczej membrany.
7. W sprawie konkretnych wymiarów projektowych prosimy o kontakt z naszym działem projektowym.
