Specyfikacja

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu

Szybki montaż i demontaż oszczędza czas i wysiłek

Bardzo długa żywotność

Prosta konstrukcja i łatwa konserwacja

Niskie wymagania instalacyjne i szeroka gama wzorów

Wymagania dotyczące dokładności montażu w przypadku złączy z siatką serpentynową są niższe niż w przypadku złączy ogólnych

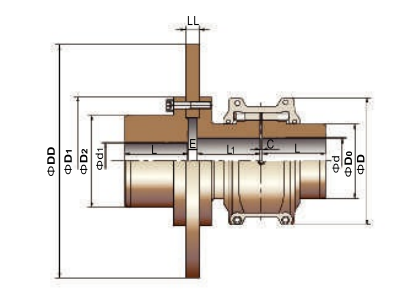

Modelka	Nominalny moment obrotowy/ Tn N. M	Moment hamowania Tn N.m	Dozwolona prędkość/ N obr./min	Maksymalny otwór na oś/ d1 mm	Maksymalny otwór na oś d mm	Długość osiowa L mm	Wśród długości L1 mm	Wymiary zewnętrzne tacy hamulcowej DD mm	Szerokość tacy hamującej LL mm	D mm	D2 mm	Przestrzeń C mm	Przestrzeń E mm	Waga (bez otworu i dysku) kg	Ilość oleju (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Opisz

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego.

Sprzęgło serpentynowe Jiangsu RSK z kratką sprężynową łączy w sobie wysoki moment obrotowy sprzęgieł zębatych z elastycznością sprzęgieł elastycznych, dzięki czemu jest prostszą i bardziej idealną opcją wśród sprzęgieł o średnich i ciężkich obciążeniach. Konstrukcja umożliwiająca szybki demontaż całkowicie eliminuje trudności w montażu i demontażu, oferując bardziej ekonomiczne i niezawodne rozwiązanie sprzęgające.

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu.

Powierzchnie zębów sprzęgła serpentynowego RSK z siatką sprężynową składają się z wielu zakrzywionych powierzchni, które umożliwiają zmianę powierzchni styku w zależności od zmian obciążenia. Dzięki takiej konstrukcji sprzęgło lepiej wytrzymuje uderzenia obciążenia i obciążenia zmienne, zapewniając większe bezpieczeństwo podczas rozruchu lub w nierównych warunkach obciążenia. Ponadto elastyczne przenoszenie sprężyny pochłania znaczną ilość sił wibracyjnych. Jego działanie tłumiące zmniejsza wibracje uderzeniowe o ponad 36%, co czyni go prawdziwym filtrem wstrząsów i wibracji w układach przenoszenia mocy.

Szybki montaż i demontaż oszczędza czas i wysiłek.

Mając na celu rozwiązanie trudności i nieefektywności podczas montażu i demontażu złączy, firma RSK opracowała zupełnie nowe szybkozłącze. Przyjmuje stożkową powierzchnię styku i wykorzystuje kilka śrub o wysokiej wytrzymałości na powierzchni czołowej, aby przyłożyć siłę, uzyskując zarówno efekt rozszerzania, jak i połączenia. Konstrukcja ta pozwala na dopasowanie luzu podczas instalacji, zapewniając jednocześnie wydajność pasowania wciskowego, oszczędzając ponad 70% czasu w porównaniu z tradycyjnymi produktami z pasowaniem wciskowym.

Bardzo długa żywotność.

Sprężyna stożkowa jest wykonana ze stali stopowej o wysokiej wytrzymałości i poddawana rygorystycznemu procesowi obróbki cieplnej w celu uzyskania doskonałej sztywności i elastyczności. Powierzchnia sprężyny jest precyzyjnie piaskowana w celu skompresowania struktury molekularnej warstwy wierzchniej, co skutkuje zwiększoną odpornością na zużycie i dłuższą żywotnością.

Prosta konstrukcja i łatwa konserwacja.

Niskie wymagania instalacyjne i szeroka gama wzorów.

Wymagania dotyczące dokładności montażu w przypadku złączy z siatką serpentynową są niższe niż w przypadku złączy ogólnych. Sprężyna może swobodnie obracać się w rowkach zębów tulei półsprzęgającej, umożliwiając znaczne odchylenia promieniowe, kątowe i osiowe pomiędzy obydwoma wałami. Dopóki te odchylenia mieszczą się w określonym zakresie, nie będą miały wpływu na wydajność przenoszenia mocy, nie będą generować hałasu ani pogarszać żywotności.
