RSK Szybki montaż i demontaż Złącze sprężynowe serpentynowe

Skontaktuj się z nami

Specyfikacja

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu

Szybki montaż i demontaż oszczędza czas i wysiłek

Bardzo długa żywotność

Prosta konstrukcja i łatwa konserwacja

Niskie wymagania instalacyjne i szeroka gama wzorów

Wymagania dotyczące dokładności montażu w przypadku złączy sprężynowych serpentynowych są niższe niż w przypadku złączy ogólnych

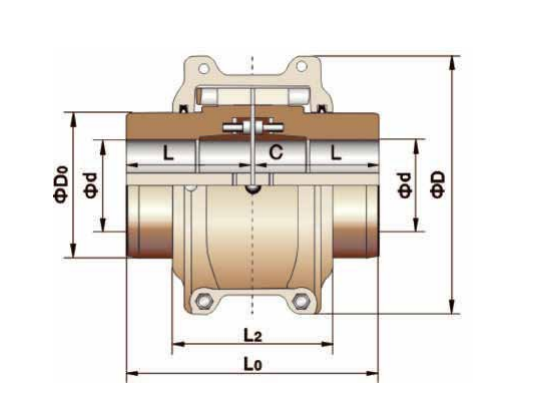

Modelka	Nominalny moment obrotowy/ Tn N. M	Dopuszczalna prędkość/N obr./min	Maksymalny otwór na oś L mm	Długość osiowa L mm	Długość L0 mm	L2 mm	D mm	D0 mm	Przestrzeń C mm	Waga (bez dziury) kg	Moment bezwładnościI Kg.m ²	Opłata za olej kg
6080T	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120T	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250T	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270T	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280T	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

Opisz

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego.

Sprzęgło sprężynowe serpentynowe Jiangsu RSK łączy w sobie wysoki moment obrotowy sprzęgieł zębatych z elastycznością sprzęgieł elastycznych, dzięki czemu jest prostszą i bardziej idealną opcją wśród sprzęgieł o średnich i dużych obciążeniach. Konstrukcja umożliwiająca szybki demontaż całkowicie eliminuje trudności w montażu i demontażu, oferując bardziej ekonomiczne i niezawodne rozwiązanie sprzęgające.

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu.

Powierzchnie zębów serpentynowego sprzęgła sprężynowego RSK składają się z wielu zakrzywionych powierzchni, dzięki czemu powierzchnia styku zmienia się w zależności od zmian obciążenia. Dzięki takiej konstrukcji sprzęgło lepiej wytrzymuje uderzenia obciążenia i obciążenia zmienne, zapewniając większe bezpieczeństwo podczas rozruchu lub w nierównych warunkach obciążenia. Ponadto elastyczne przenoszenie sprężyny pochłania znaczną ilość sił wibracyjnych. Jego działanie tłumiące zmniejsza wibracje uderzeniowe o ponad 36%, co czyni go prawdziwym filtrem wstrząsów i wibracji w układach przenoszenia mocy.

Szybki montaż i demontaż oszczędza czas i wysiłek.

Mając na celu rozwiązanie trudności i nieefektywności podczas montażu i demontażu złączy, firma RSK opracowała zupełnie nowe szybkozłącze. Przyjmuje stożkową powierzchnię styku i wykorzystuje kilka śrub o wysokiej wytrzymałości na powierzchni czołowej, aby przyłożyć siłę, uzyskując zarówno efekt rozszerzania, jak i połączenia. Konstrukcja ta pozwala na dopasowanie luzu podczas instalacji, zapewniając jednocześnie wydajność pasowania wciskowego, oszczędzając ponad 70% czasu w porównaniu z tradycyjnymi produktami z pasowaniem wciskowym.

Bardzo długa żywotność.

Sprężyna stożkowa jest wykonana ze stali stopowej o wysokiej wytrzymałości i poddawana rygorystycznemu procesowi obróbki cieplnej w celu uzyskania doskonałej sztywności i elastyczności. Powierzchnia sprężyny jest precyzyjnie piaskowana w celu skompresowania struktury molekularnej warstwy wierzchniej, co skutkuje zwiększoną odpornością na zużycie i dłuższą żywotnością.

Prosta konstrukcja i łatwa konserwacja.

Niskie wymagania instalacyjne i szeroka gama wzorów.

Wymagania dotyczące dokładności montażu w przypadku złączy sprężynowych serpentynowych są niższe niż w przypadku złączy ogólnych. Sprężyna może swobodnie obracać się w rowkach zębów tulei półsprzęgającej, umożliwiając znaczne odchylenia promieniowe, kątowe i osiowe pomiędzy obydwoma wałami. Dopóki te odchylenia mieszczą się w określonym zakresie, nie będą miały wpływu na wydajność przenoszenia mocy, nie będą generować hałasu ani pogarszać żywotności.
