Specyfikacja

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu

Szybki montaż i demontaż oszczędza czas i wysiłek

Bardzo długa żywotność

Prosta konstrukcja i łatwa konserwacja

Niskie wymagania instalacyjne i szeroka gama wzorów

Wymagania dotyczące dokładności montażu w przypadku złączy z siatką serpentynową są niższe niż w przypadku złączy ogólnych

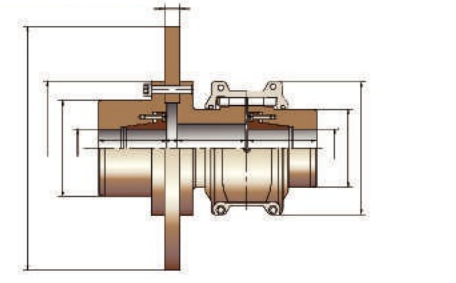

Modelka	Nominalny moment obrotowy/ Tn N. M	Moment hamowania Tn N.m	Dozwolona prędkość/ N obr./min	Maksymalny otwór na oś/ d1 mm	Maksymalny otwór na oś d mm	Długość osiowa L mm	Wśród długości L1 mm	Wymiary zewnętrzne tacy hamulcowej DD mm	Szerokość tacy hamującej LL mm	D mm	D2 mm	Przestrzeń C mm	Przestrzeń E mm	Waga (bez otworu i dysku) kg	Ładuj kg
6080T	2050	680	3160	55	95	95	315	30	190	122	3	220	30.4	0.172
6090T	3730	1240	3060	70	70	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	85	85	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	100	100	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	110	110	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	120	145	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	130	160	190	170	630	30	384	268	6	20	262.3	1.135

6150T	39800	13200	1300	190	180	200	210	1000	30	450	295	6	15	335.6	1.952
6160T	55900	18600	1150	210	200	215	220	1000	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	230	230	230	240	1200	30	570	395	6	20	660.2	3.496
6180T	103000	34300	920	270	260	270	260	1200	30	630	430	6	20	910.5	3.768
6190T	137000	45600	890	310	300	290	265	1400	30	680	508	6	20	1128	4.4

6200T	186000	62000	780	350	340	320	265	1400	30	760	530	6	20	1527	5.63
6210T	249000	83000	820	370	360	350	320	1600	30	850	580	13	20	2126	10.53
6220T	336000	112000	850	410	400	390	350	1600	30	930	590	13	20	2785	16.07
6230T	435000	145000	550	430	420	420	360	1800	30	1000	670	13	20	3584	24.06
6240T	559000	186000	500	460	450	450	370	1800	30	1100	700	13	20	4735	33.82

Opisz

Jest to proste i ekonomiczne sprzęgło do zastosowań wymagających wysokiego momentu obrotowego.

Sprzęgło serpentynowe Jiangsu RSK z kratką sprężynową łączy w sobie wysoki moment obrotowy sprzęgieł zębatych z elastycznością sprzęgieł elastycznych, dzięki czemu jest prostszą i bardziej idealną opcją wśród sprzęgieł o średnich i ciężkich obciążeniach. Konstrukcja umożliwiająca szybki demontaż całkowicie eliminuje trudności w montażu i demontażu, oferując bardziej ekonomiczne i niezawodne rozwiązanie sprzęgające.

Odporność na uderzenia, tłumienie drgań i możliwość dostosowania do zmiennych obciążeń zapewniają lepszą ochronę sprzętu.

Powierzchnie zębów sprzęgła serpentynowego RSK z siatką sprężynową składają się z wielu zakrzywionych powierzchni, które umożliwiają zmianę powierzchni styku w zależności od zmian obciążenia. Dzięki takiej konstrukcji sprzęgło lepiej wytrzymuje uderzenia obciążenia i obciążenia zmienne, zapewniając większe bezpieczeństwo podczas rozruchu lub w nierównych warunkach obciążenia. Ponadto elastyczne przenoszenie sprężyny pochłania znaczną ilość sił wibracyjnych. Jego działanie tłumiące zmniejsza wibracje uderzeniowe o ponad 36%, co czyni go prawdziwym filtrem wstrząsów i wibracji w układach przenoszenia mocy.

Szybki montaż i demontaż oszczędza czas i wysiłek.

Mając na celu rozwiązanie trudności i nieefektywności podczas montażu i demontażu złączy, firma RSK opracowała zupełnie nowe szybkozłącze. Przyjmuje stożkową powierzchnię styku i wykorzystuje kilka śrub o wysokiej wytrzymałości na powierzchni czołowej, aby przyłożyć siłę, uzyskując zarówno efekt rozszerzania, jak i połączenia. Konstrukcja ta pozwala na dopasowanie luzu podczas instalacji, zapewniając jednocześnie wydajność pasowania wciskowego, oszczędzając ponad 70% czasu w porównaniu z tradycyjnymi produktami z pasowaniem wciskowym.

Bardzo długa żywotność.

Sprężyna stożkowa jest wykonana ze stali stopowej o wysokiej wytrzymałości i poddawana rygorystycznemu procesowi obróbki cieplnej w celu uzyskania doskonałej sztywności i elastyczności. Powierzchnia sprężyny jest precyzyjnie piaskowana w celu skompresowania struktury molekularnej warstwy wierzchniej, co skutkuje zwiększoną odpornością na zużycie i dłuższą żywotnością.

Prosta konstrukcja i łatwa konserwacja.

Niskie wymagania instalacyjne i szeroka gama wzorów.

Wymagania dotyczące dokładności montażu w przypadku złączy z siatką serpentynową są niższe niż w przypadku złączy ogólnych. Sprężyna może swobodnie obracać się w rowkach zębów tulei półsprzęgającej, umożliwiając znaczne odchylenia promieniowe, kątowe i osiowe pomiędzy obydwoma wałami. Dopóki te odchylenia mieszczą się w określonym zakresie, nie będą miały wpływu na wydajność przenoszenia mocy, nie będą generować hałasu ani pogarszać żywotności.
